汽車總線分析、測試、仿真和標定軟件ZXDoc
ZXDoc是廣州致遠電子股份有限公司為滿足新能源汽車研發、測試、產線生產所需而開發的國產汽車總線工具鏈軟件，支持CAN、CAN FD、LIN、車載以太網數據收發、同時具備數據回放功能、還可實現DBC解析、UDS診斷、SOME/IP、ECU刷寫、XCP/CCP標定、仿真等多項應用層功能。是進行CAN FD/LIN/車載以太網總線測試、監控、診斷、開發的好幫手。
ZXDoc功能列表
| 功能類型 | 功能說明 |
|---|---|
| 總線協議 | CAN，CAN FD，LIN，車載以太網 |
| 設備通道數 | 不限 |
| 硬件過濾 | 上位機端設置ID范圍實現硬件設備控制器過濾總線報文 |
| 軟件過濾 | 可根據時間、通道、報文ID和Data等篩選過濾總線報文 |
| 報文數據發送 | 支持原始報文按us級周期定時發送、觸發發送、DBC/LDF報文發，可配置信號生成器 |

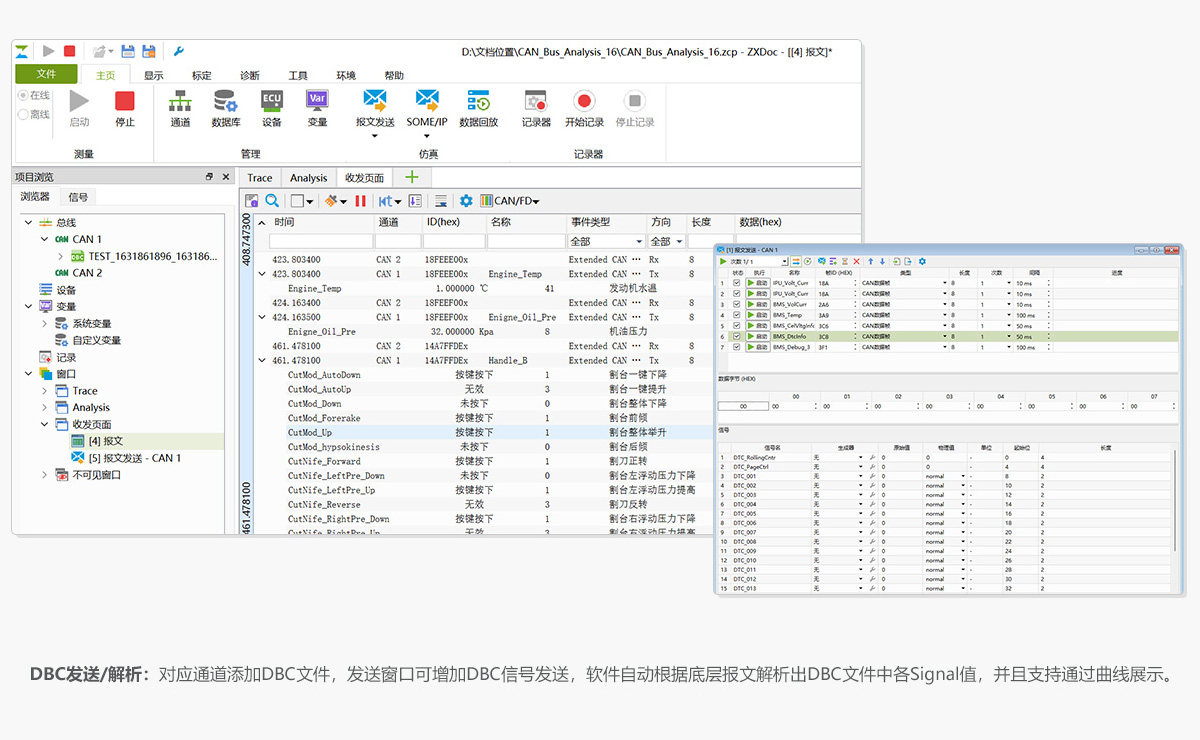

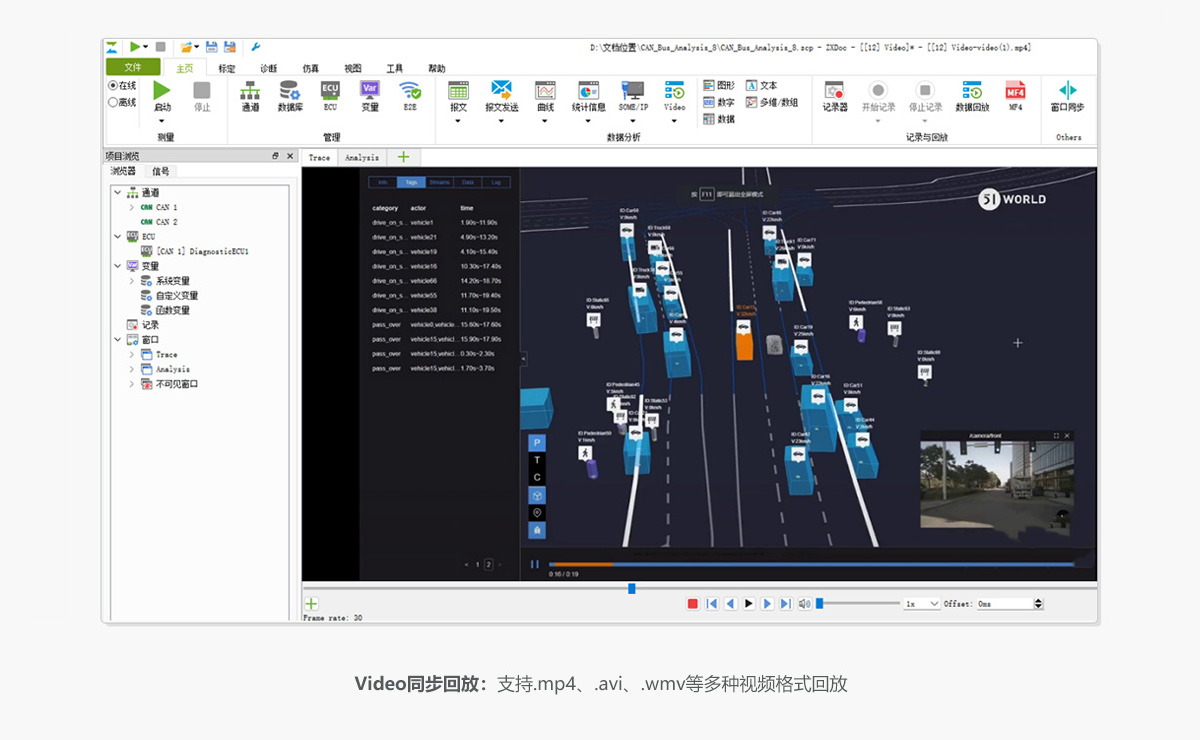

| 報文數據監控 | 實時顯示原始報文，加載DBC/LDF/ARXML之后可以解析數據（基于DBC信號的ARXML文件需ZXDoc上先轉成DBC文件再解析） |
| 報文數據保存 | 支持asc、blf、mat、mf4等多種格式保存報文 |
| 報文數據回放 | 支持在線、離線回放，可設置文件回放次數、回放速率和根據時間范圍回放總線數據 |

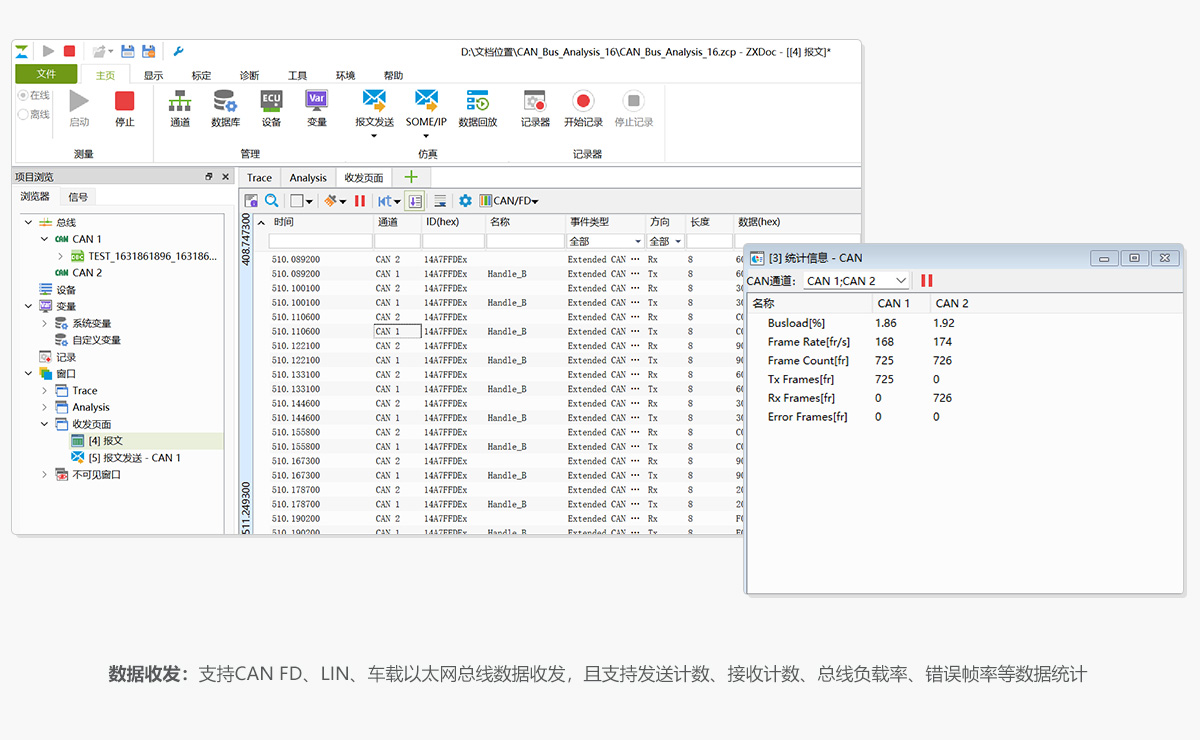

| 報文數據統計 | 支持查看總線通訊正確報文幀數量和錯誤幀數量 |
| 總線利用率 | 支持查看當前總線通訊利用率，了解總線負載 |

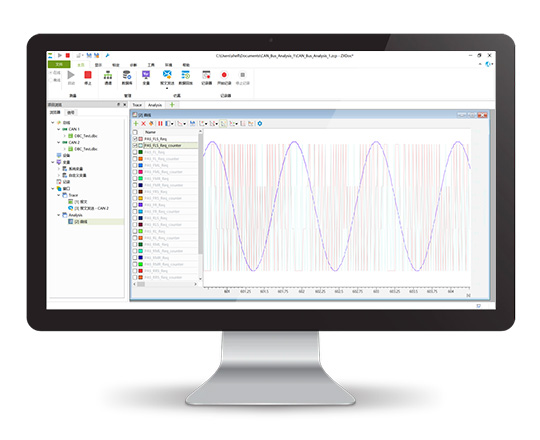

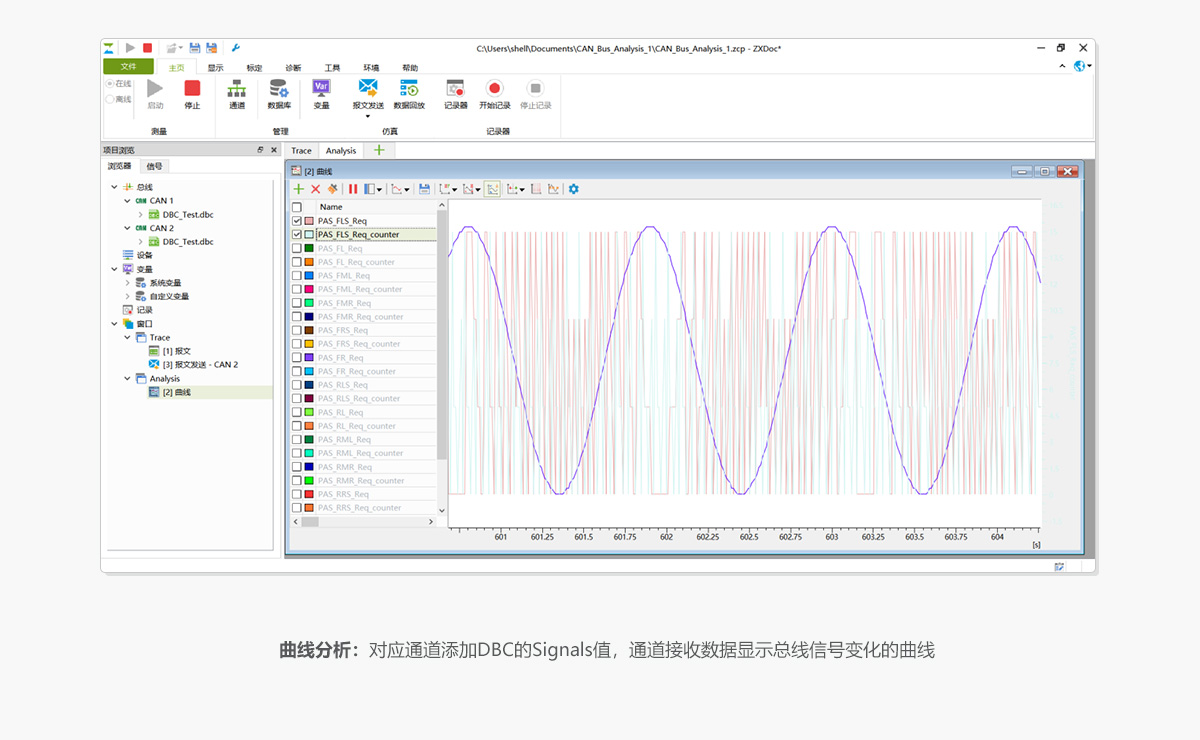

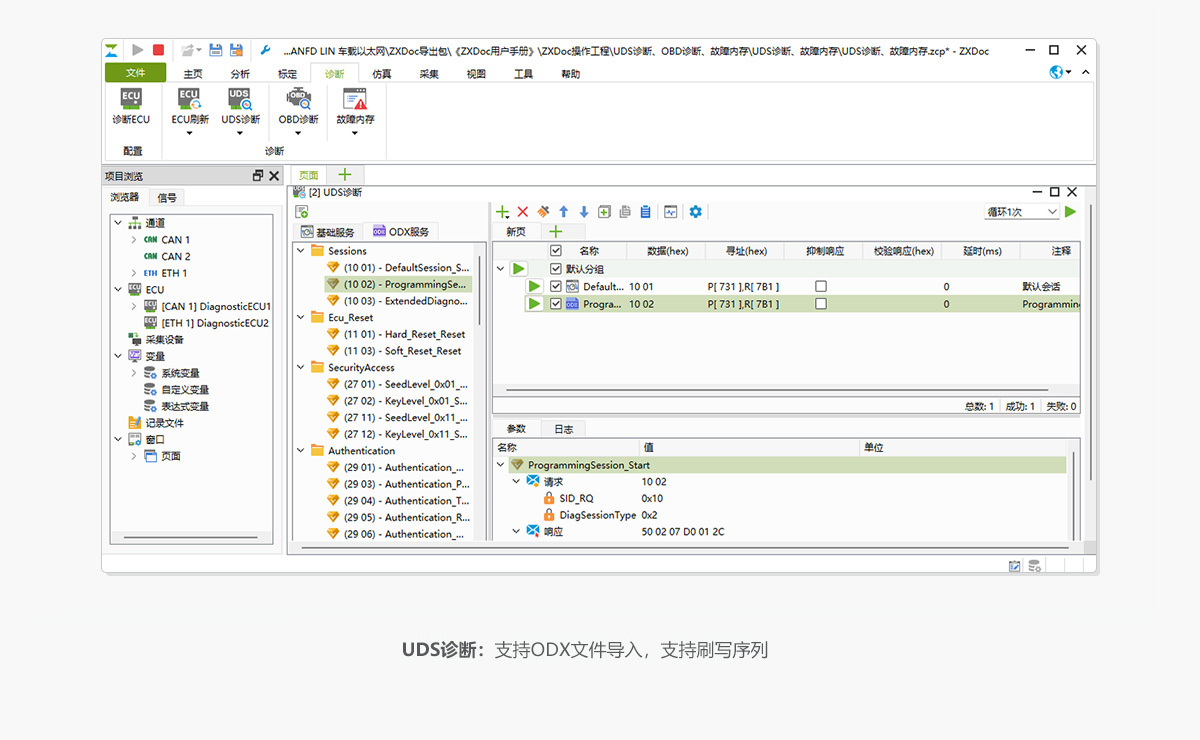

| 曲線分析 | 加載DBC/LDF文件，可實現CAN/CAN FD/LIN總線數據曲線演示，總線數據變化一目了然 |
| E2E安全算法 | 支持導入E2E安全算法庫 |
| UDS診斷 | 基于ISO-15765和ISO-14229協議，支持配置診斷參數和診斷服務，多幀發送，配置基于 UDS 的 Flash Bootloader,實現自動化診斷等，支持 ODX 文件 |

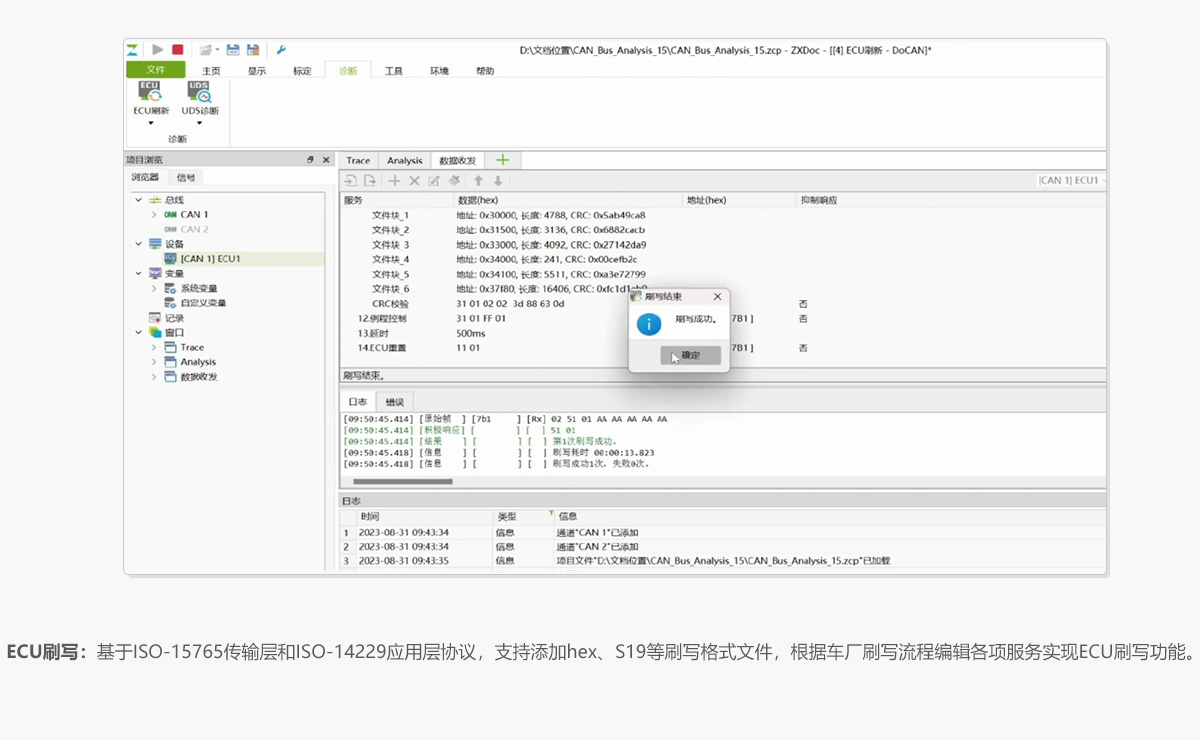

| ECU刷寫 | CAN FD接口卡搭配ZXDoc，向 ECU發送軟件和數據信息，實現 ECU 管理和軟件更新。 |

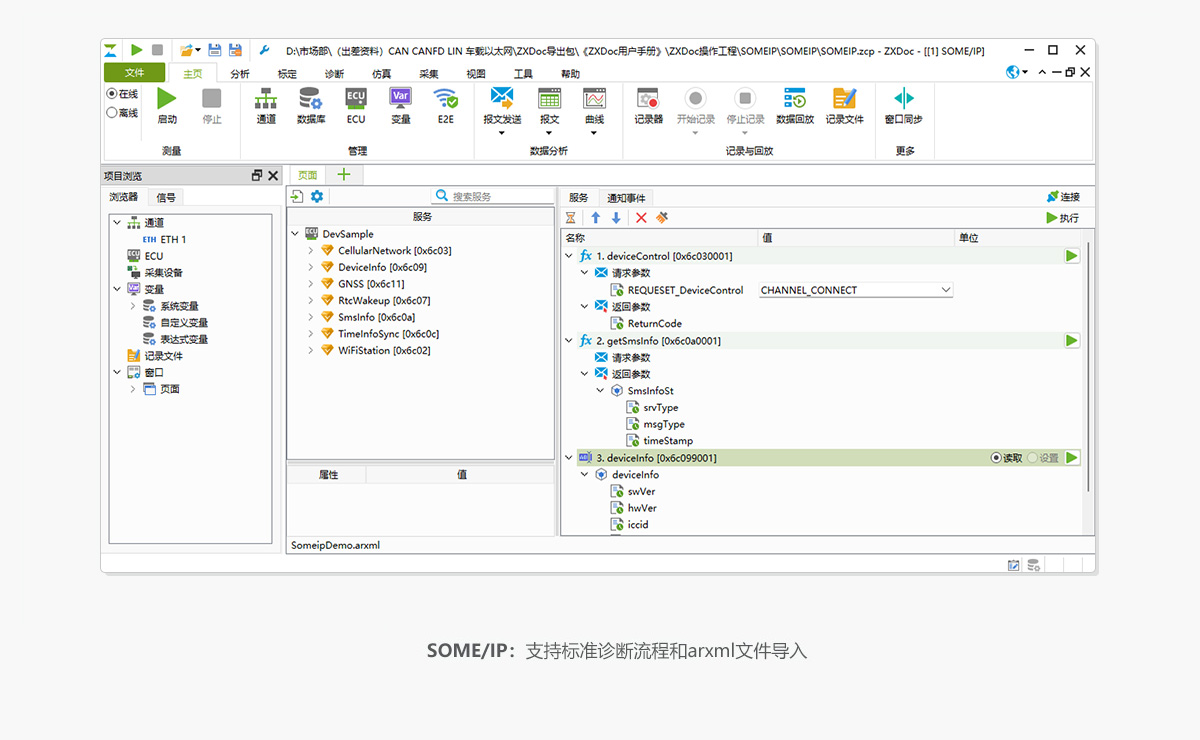

| SOME/IP | 支持標準診斷流程和arxml文件導入 |
| XCP/CCP標定 | 支持導入A2L文件、標定參數管理、圖形顯示變量曲線等 |
| 圖形面板 | 多樣的COM控件列表，包含開關、記錄器、指示燈、進度條、計量器等 |

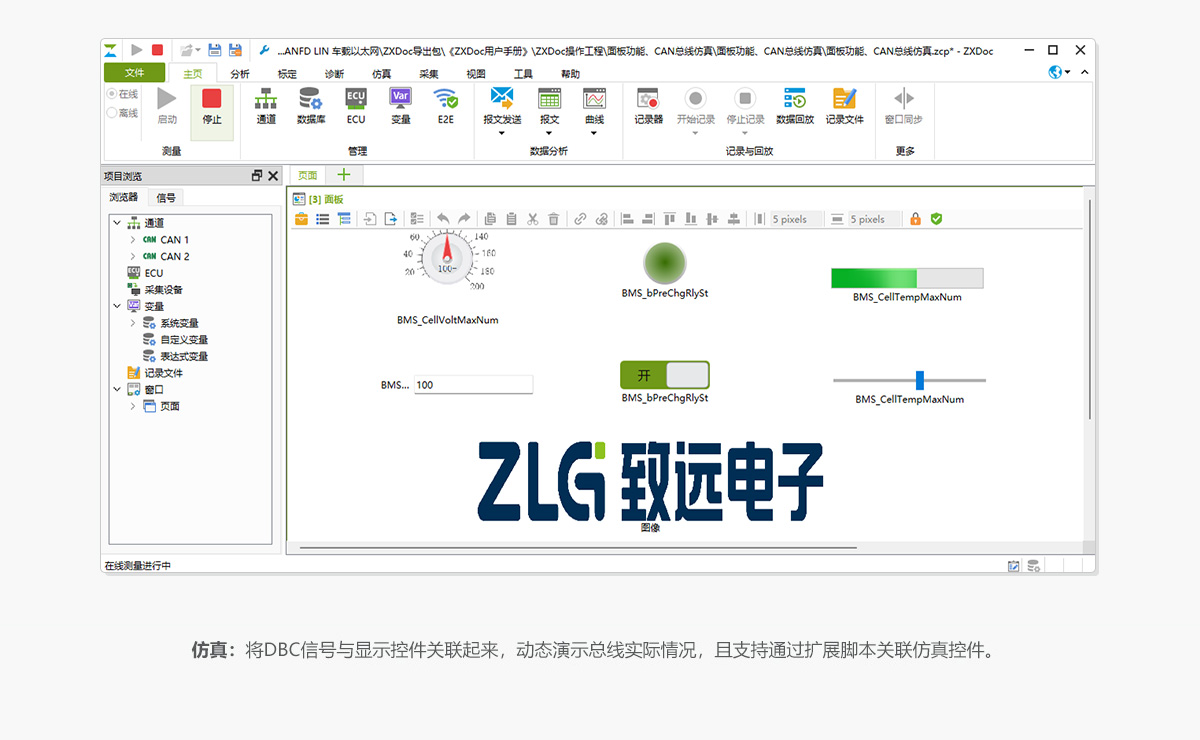

| 仿真 | CAN總線仿真/面板仿真，加載數據庫直接選擇需要仿真的節點 |
| 擴展腳本 | Python |
| 第三方API | C++、Python |
| 操作系統 | Win7/8/10/11 |
