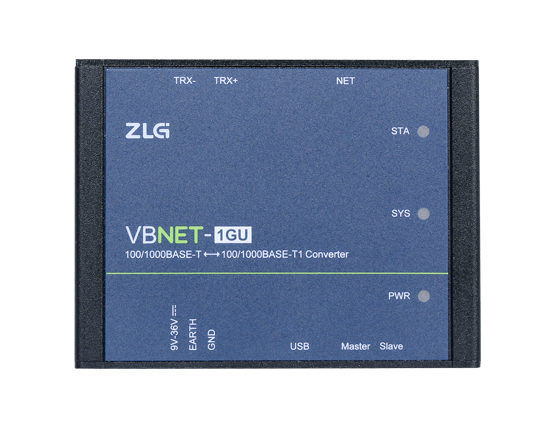

單通道千兆車載以太網轉換器
隨著汽車電子的發展，車內ECU數量持續增加，帶寬需求也在不斷增長，車載以太網將逐漸成為汽車總線的主干網。
VBNET-1GX系列產品是廣州致遠電子股份有限公司開發的工業級高性能車載以太網轉換器，內部集成了1路普通百兆千兆以太網接口，1路滿足OPEN Alliance BroadR-Reach 規范的百兆千兆車載雙線以太網接口。設備具有自適應速率協商功能，可以工作在 -40℃～ 85℃的溫度范圍內，支持普通以太網和車載以太網的全雙工物理層轉換。
車載以太網連接線配件選型
請左右拖動表格進行觀看
| 型號（兼容） | 電連ECT--電連ECT | 羅森博格H-MTD-- 羅森博格H-MTD | 泰科MATEnet-- 羅森博格H-MTD | 泰科MATEnet-- 泰科MATEnet | 泰科MATEnet--電連ECT | |
|---|---|---|---|---|---|---|
| 圖片 |  |  |  |  |  | |
| 系統對應料號 | 26.06.00379 | 26.06.00412 | 26.06.00413 | 26.06.00414 | 26.06.00415 | |
| 接口樣式 | 母頭 | |||||
| 長度 | 2m | |||||
| 工作溫度 | -40~105°C | |||||
| 電氣性能 | 接觸電阻(中心針) | 25mΩ Max | ||||
| 頻率 | DC TO 1GHZ | |||||
| 阻抗 | 100+/-5Ω e500ps | |||||
| 回波損耗 | ≤-23dB,DC TO 600MHz；≤-20dB,600MHz-1GHz | |||||
| 絕緣電阻 | ≥100MΩ | |||||
| 測試電壓 | 500V rms | |||||
| 工作電壓 | 100V rms | |||||
| 電流 | ≤1.5A DC | |||||
| 機械性能 | 耐久 | ≥25 次 | ||||
| 插入力 | ≤75N | |||||
| 拔出力 | ≥2N | |||||
| 外殼保持力 | ≥110N | |||||
一站式車載以太網測試分析解決方案
ZLG致遠電子推出的單通道百兆千兆車載以太網轉換器，可實現100/1000BASE-T1和100/1000BASE-TX之間的全雙工物理層轉換。
多類車載接口形式，因需選型

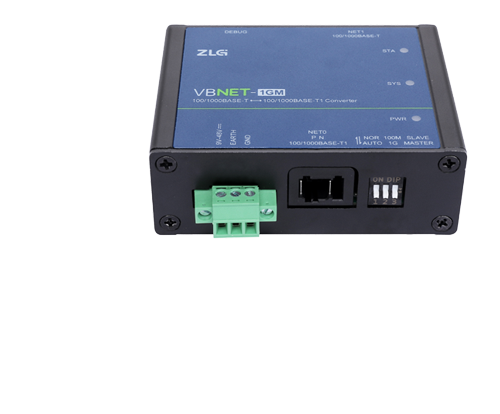

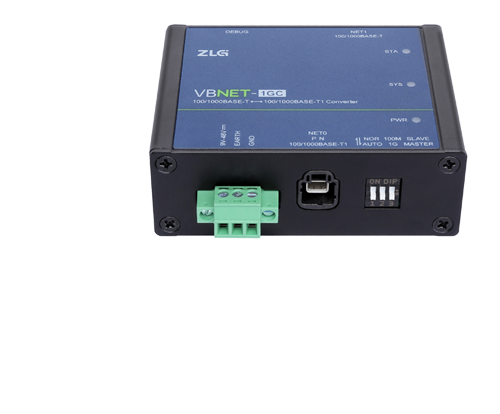

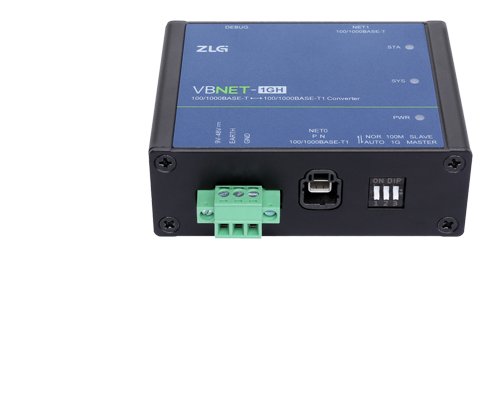

為滿足市場需求，推出了兼容泰科、電連和羅森博格接口的VBNET-1GX型號。
內置抗干擾濾波器，適應任何車輛環境
車載以太網接口內置符合OPEN Alliances標準的100/1000BASE-T1濾波器，確保系統車載網絡的穩定、可靠運行。
支持自適應/撥碼開關配置Master/Slave模式
單通道車載以太網轉換器支持自適應或撥碼開關配置主從模式，撥向絲印 Master 或Slave即為對應的模式選擇，撥碼配置為軟件實時配置，在設備上電的任何運行狀態下?lián)艽a都立即生效。
體積小巧，方便集成
單通道車載以太網轉換器產品體積小巧，應用方便。用戶只需要預留較小的應用尺寸，即可快速完成計算機接到車載以太網網絡，實現系統級的ECU刷寫。
Type-C/寬壓直流供電，調試集成靈活應用
設備支持兩種供電方式，一是通過USB Type-C供電，二是通過直流電源供電，使用一種供電方式即可工作，也可同時接入DC電源和USB線。
支持車載以太網通訊狀態LED指示燈
全系產品支持LED燈狀態指示，可輕松掌握車載以太網Link情況和通信情況。
車載以太網全場景應用
VBNET系列產品適用于研發測試、售后試驗、ECU產線、子系統級別應用、整車架構級別應用。
