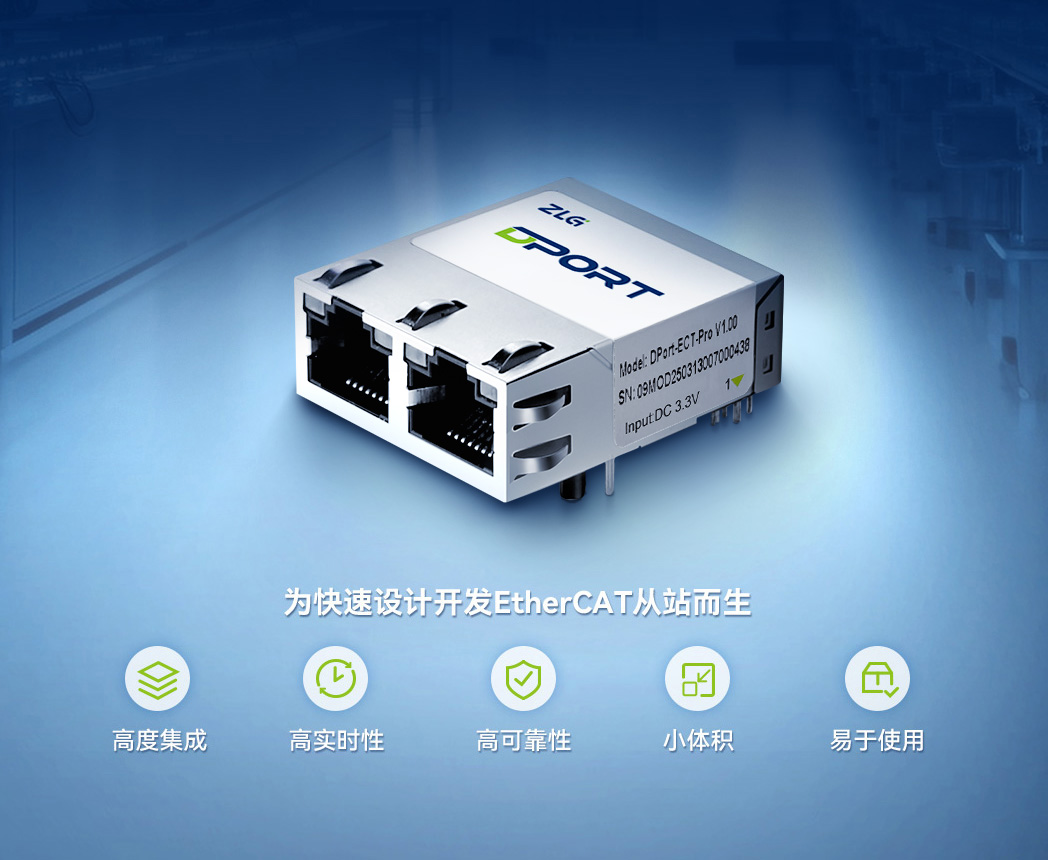

國內首創集成式EtherCAT從站模塊

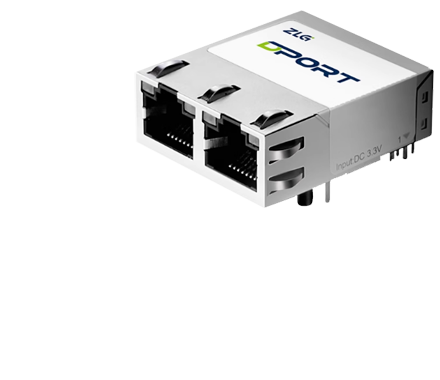

DPort-ECT

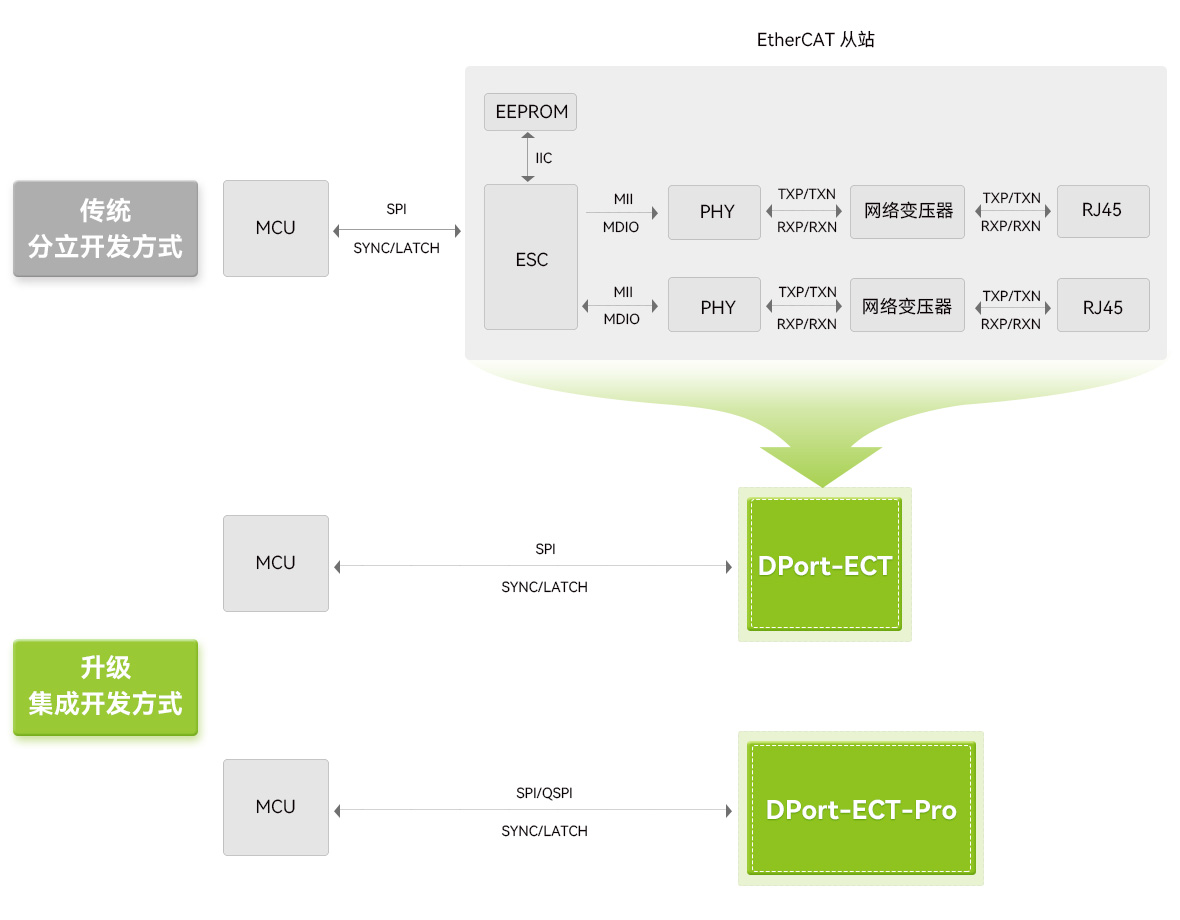

四合一集成式設計，快速開發EtherCAT從站
DPort -ECT 是四合一集成式EtherCAT從站模塊，將 ESC 芯片、PHY芯片、網絡變壓器、RJ45插座高集成度封裝。用戶只需MCU控制SPI通信接口與從站配置引腳，輕松實現EtherCAT從站開發。

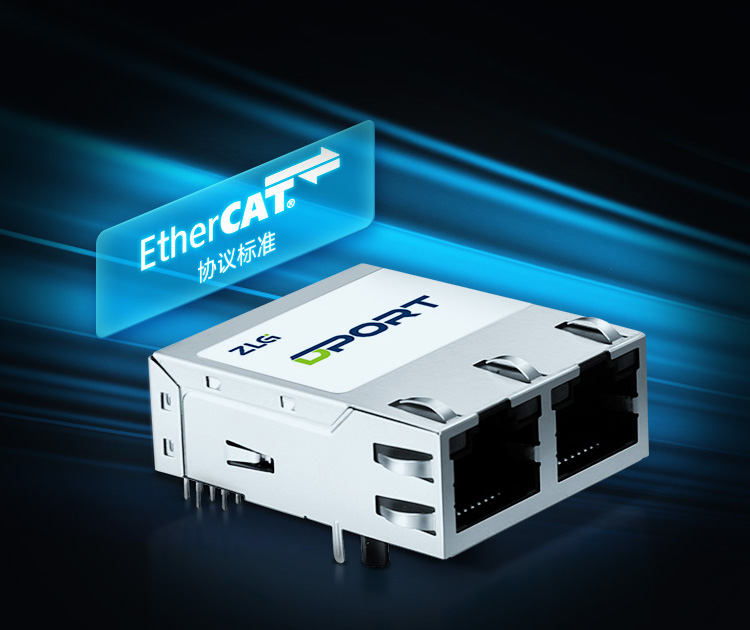

高速傳輸，低延遲通信
DPort-ECT設計依照EtherCAT協議標準，數據傳輸快，通信延遲低，同步精度高，具有卓越的實時性能。

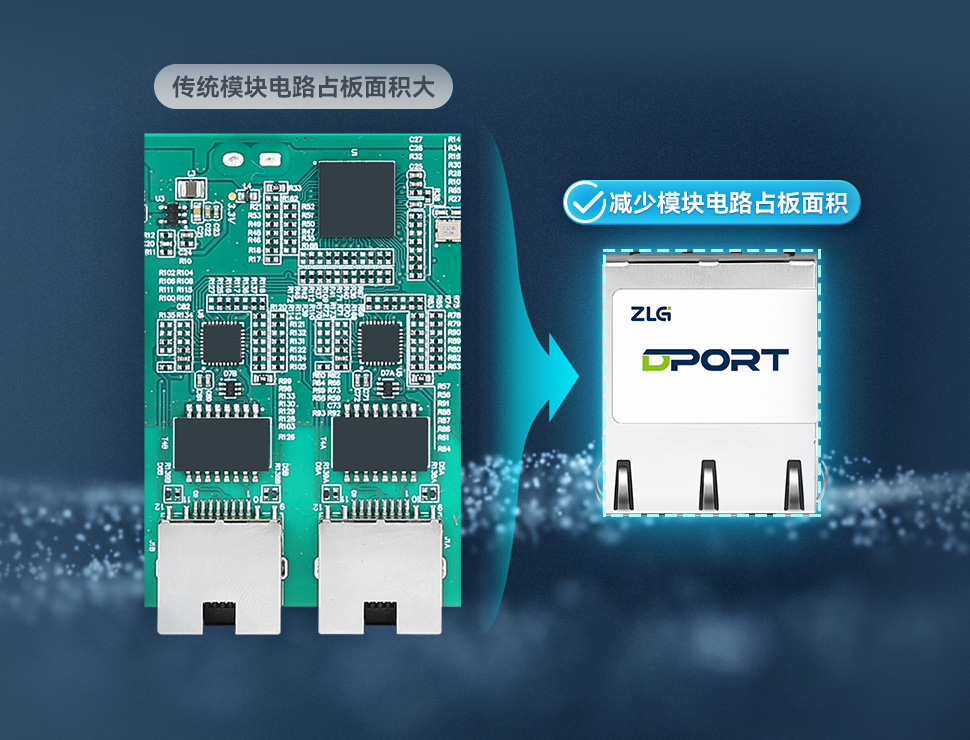

小體積
DPort-ECT模塊體積小巧，集成度高，能夠減少模塊電路占板面積，大大降低系統的復雜性和成本。
工業級設計，高可靠性

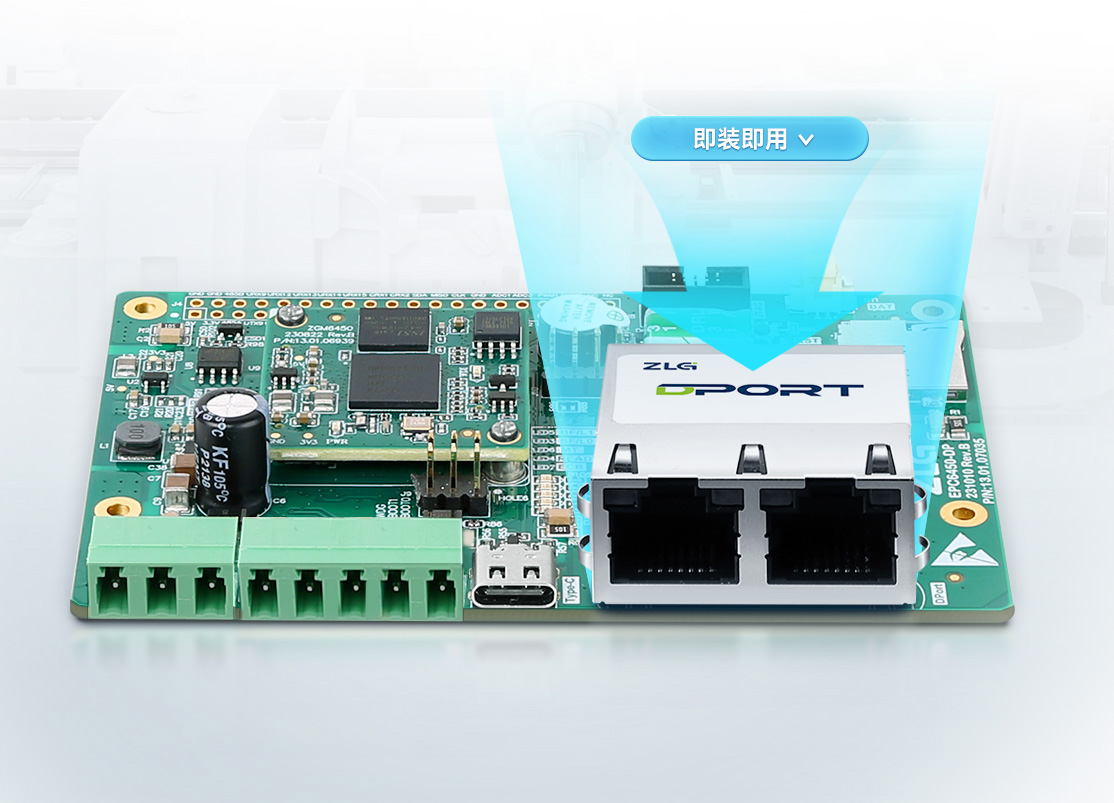

簡單部署，易于使用
參數表
| 產品型號 | DPort-ECT |
|---|---|
| 網口數量 | 2 |
| 主控接口 | SPI |
| 接口電平 | 3.3V |
| 速率 | 10/100Mbps自適應 |
| 供電電壓 | 3.3V±3% |
| DC抖動 | ≤15ns |
| 工作溫度 | -40℃~+85℃ |
| 存儲溫度 | -40℃~+85℃ |
| 相對濕度 | 5%~90%（非冷凝） |
| 電磁兼容 | 靜電放電抗擾度試驗：4級 雷擊（浪涌）抗擾度試驗：3級 電快速瞬變?nèi)好}沖抗擾度試驗：3級 射頻場感應的傳導騷擾看擾度試驗：10V |
| 評估板 | EPC6450-DP（不含DPort模塊）、EPC103-DP（不含DPort模塊） |
