ZIO系列插板式模組
ZIO系列插板式I/O模塊是ZLG開發的可靈活設計的遠程I/O擴展模塊。該系列產品由耦合器、數字I/O、電機驅動、模擬量、電源等功能模塊組成。
ZIO系列可以通過定制化的底板集成各類接口，搭配多種功能模塊，能夠?qū)崿F(xiàn)小型化的同時通過預制線纜的方式減少接線，從而減少設備安裝調試的人工成本。
ZIO系列插板式模組
ZIO系列插板式I/O模塊是ZLG開發的可靈活設計的遠程I/O擴展模塊。該系列產品由耦合器、數字I/O、電機驅動、模擬量、電源等功能模塊組成。
ZIO系列可以通過定制化的底板集成各類接口，搭配多種功能模塊，能夠?qū)崿F(xiàn)小型化的同時通過預制線纜的方式減少接線，從而減少設備安裝調試的人工成本。

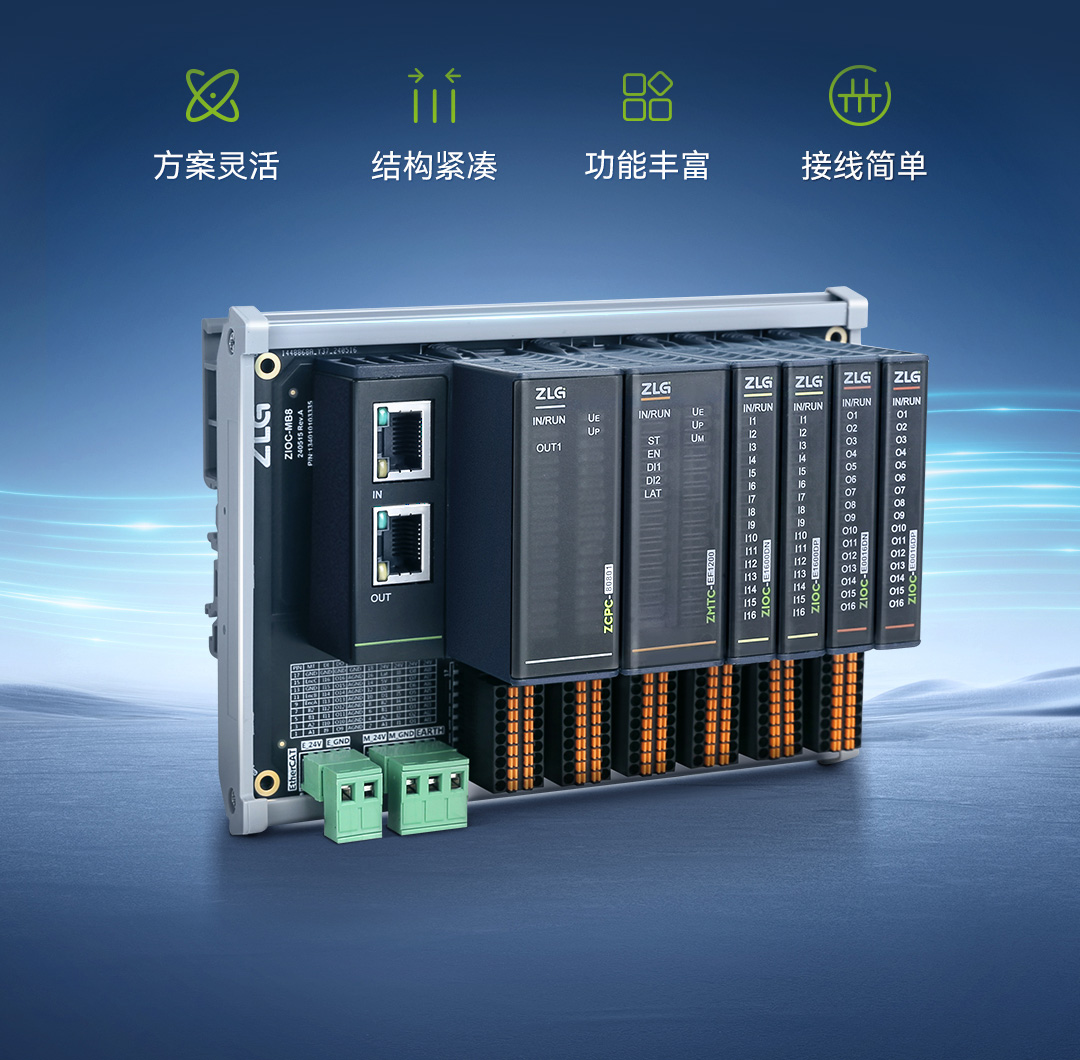

預制分線底板 即插即用

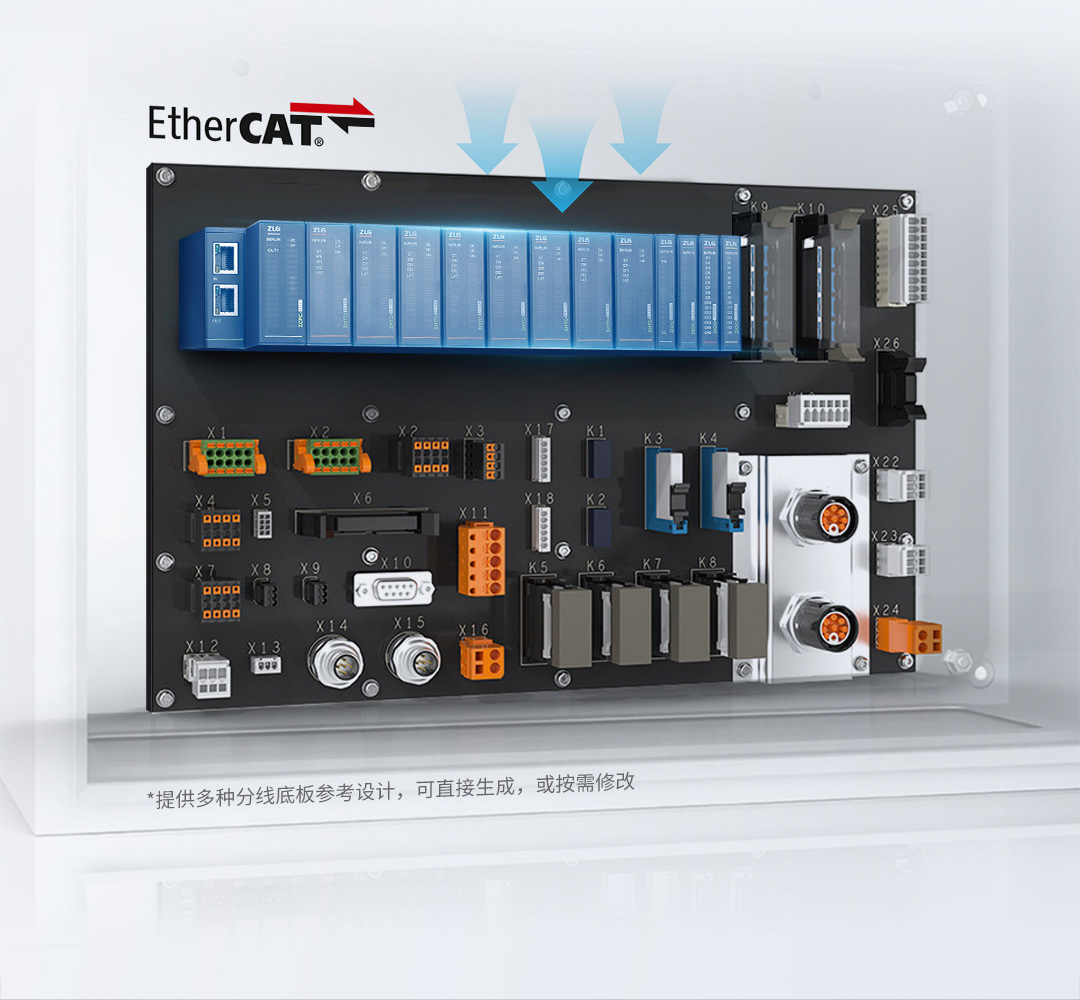

ZIO系列模組采用EtherCAT總線通訊，通過獨特的結構設計，可以插入預制專用的分線底板中，分線底板可按需定制接口種類及數量，并通過編碼好的組件實現即插即用。
適用于批量標準化生產

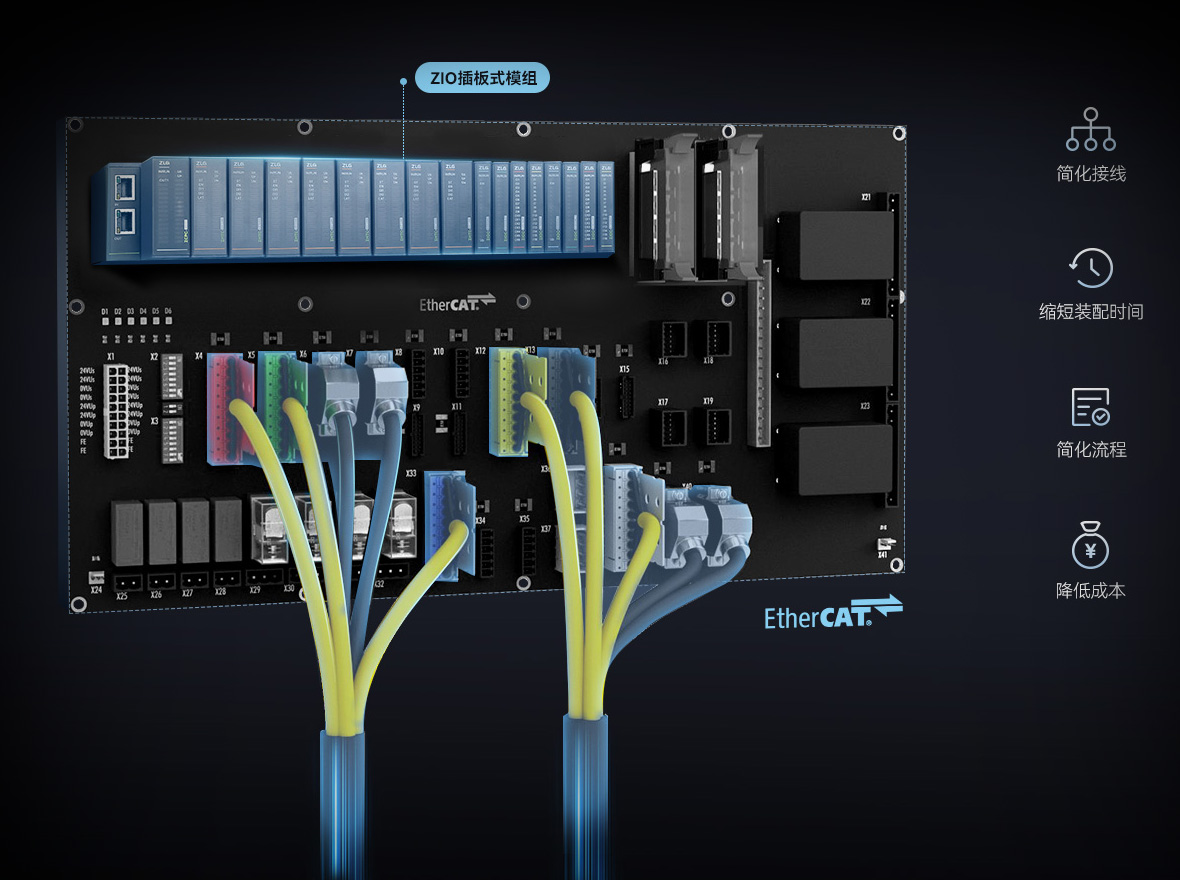

ZIO插板式模組和傳感執行層的連接組件可以靈活布置在分線底板上，用線束避免了接線錯誤，用防呆接口連接器防止插錯，可以簡化接線工作，同時極大縮短電氣裝配時間,簡化工作流程，降低批量的安裝生產成本

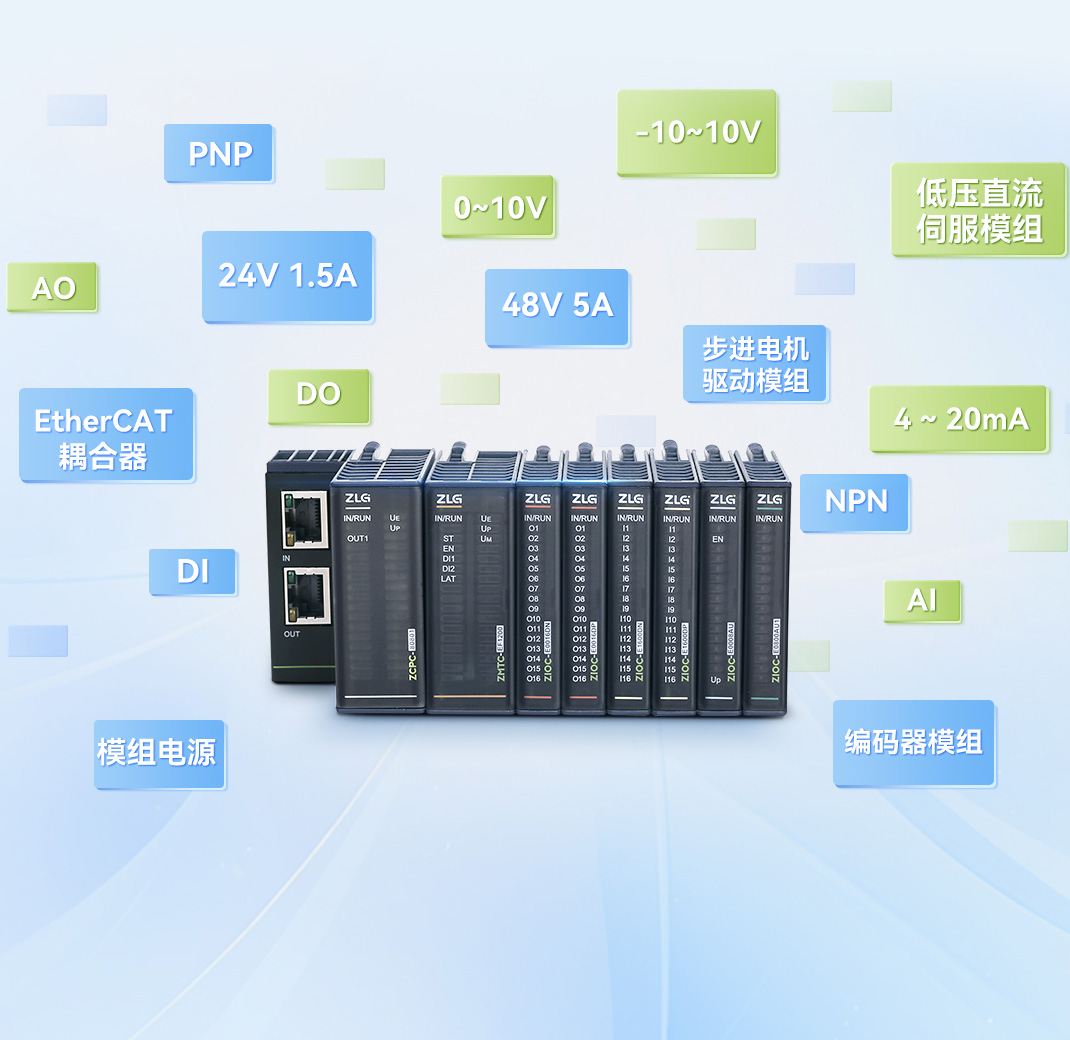

模塊種類豐富
具有EtherCAT耦合模組、電機驅動模組、DI\DO模組、AI\AO模組以及模組電源等功能模組可供選擇
結構緊湊、體積小巧

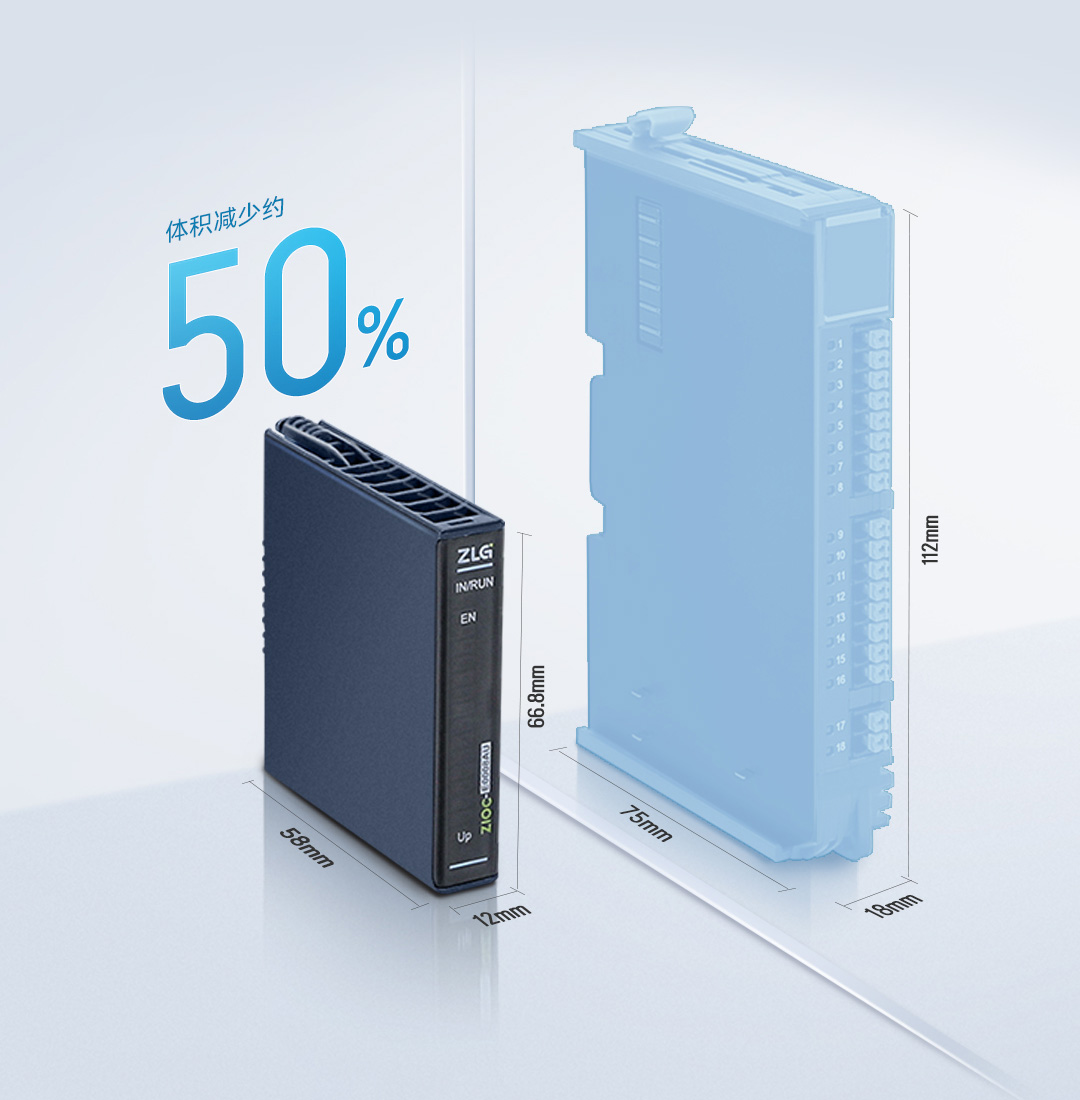

ZIO插板式模組結構非常緊湊，其體積幾乎為常規卡片式模塊的一半，可以有效節省設備控制箱的空間。
選型表
| 模塊功能 | 型號 | 規格 |
|---|---|---|
| 耦合器 | ZCPC-80801 | EtherCAT總線耦合器，IN/OUT雙網口，含4.5A電源 |
| 分線底板 | ZMB-IO-6 | EtherCAT總線耦合器+6個單排模組或3個雙排模組 |
| ZMB-EF1200-4 | EtherCAT總線耦合器+4個ZMTC-EF1200步進伺服模組 | |
| ZMB-EF1200-8 | EtherCAT總線耦合器+8個ZMTC-EF1200步進伺服模組 | |
| 電機模組 | ZMTC-EF1200 | EtherCAT總線型，兩相步進，48V/5A, 開環或編碼器閉環可配 |
| 數字量輸入模塊 | ZIOC-E1600DN | 16通道數字量輸入，NPN，0-7V |
| ZIOC-E1600DP | 16通道數字量輸入，PNP，11-30V | |
| 數字量輸出模塊 | ZIOC-E0016DN | 16通道數字量輸出，NPN，單路0.5A |
| ZIOC-E0016DP | 16通道數字量輸出，PNP，單路0.5A | |
| 模擬量輸入模塊 | ZIOC-E0800AI | 8通道模擬量輸入，電流型，0-20mA |
| ZIOC-E0800AU | 8通道模擬量輸入，電壓型，0-10V | |
| ZIOC-E0800AU1 | 8通道模擬量輸入，電壓型，2*（0-10V）+6*（-10-+10V） | |
| 模擬量輸出模塊 | ZIOC-E0008AU | 8通道模擬量輸出，電壓型，0-10V |
| 通訊電源 | ZPWC-240304 | EtherCAT模組電源，3.3V/4.5A |
*提供多種分線底板參考設計，可直接生產，或按需修改
