ZMC900E 國產EtherCAT主站控制器
為滿足機器人應用控制而生
ZMC900E 國產EtherCAT主站控制器適用于機器人、注塑行業、沖壓行業、車床行業、搬運碼垛、噴涂、玻璃機、壓鑄機、包裝設備、3C設備、鋰電池設備、紡織、流水線工作站、非標自動化裝備、特種機床等不同自動化設備應用需求。
產品參數表
| 名稱 | ZMC900E |
|---|---|
| 主控芯片 | 2.0GHz 4+1個 Arm? Cortex?-A55 64位微控制器，3核Cortex?-R5F |
| 內存 | LPDDR4(4GB) |
| 存儲器 | eMMC(8GB) |
| 鐵電存儲 | FRAM 32KB |
| HDMI | 支持最高分辨率1920*1080 |
| LVDS | 支持最高分辨率1920*1080 |
| USB 接口 | 2路USB3.0 Host |
| EtherCAT口 | 主站，ms 周期任務抖動 ±1.5μs 以內 |
| 網口 | 3路，支持 TCP/IP、ModbusTCP、OPC UA 協議 |
| MinipCle | 支持4G/Wi-Fi |
| M.2接口 | 支持 |
| CAN-FD | 1路，電氣隔離、支持 CANOpen 協議 |
| RS485 | 1路，電氣隔離、通訊參數可配、Modbus RTU 協議/ 自由協議，波特率最高支持4Mbps |
| 系統I/O | 4路數字量輸入，4路數字量輸出，最大支持電流 300mA |
| 用戶I/O輸入 | 16路數字量輸入或12路數字量輸入 +1路正交編碼器； NPN 型正交編碼器推薦型號OMRON/E6B2-CWZ6C/2000P/2M； I/O 輸入 最高響應顓率4KHz、導通電流>=4.2mA(15V) 典型值6.9mA |
| 用戶I/O輸出 | 16路數字量輸出，NPN 型，最大支持電流 300mA，(24v 吸入) |
| 編碼器 | 1路正交編碼器 (推薦型號 OMRON/E6B2-CWZ6C/2000P/2M) 計數長度32 位有符號，2MHz |
| ADC | — |
| DAC | — |
| 其他接口 | — |
| RTC實時時鐘 | 年月日時分秒 |
| 看門狗 | 板載獨立硬件看門狗 |
| 掉電檢測 | 支持掉電檢測，5S掉電續航 |
| 供電電源 | DC24V+5%，電氣隔離，支持掉電檢測 |
| 工作溫度 | -40° C~70° C |

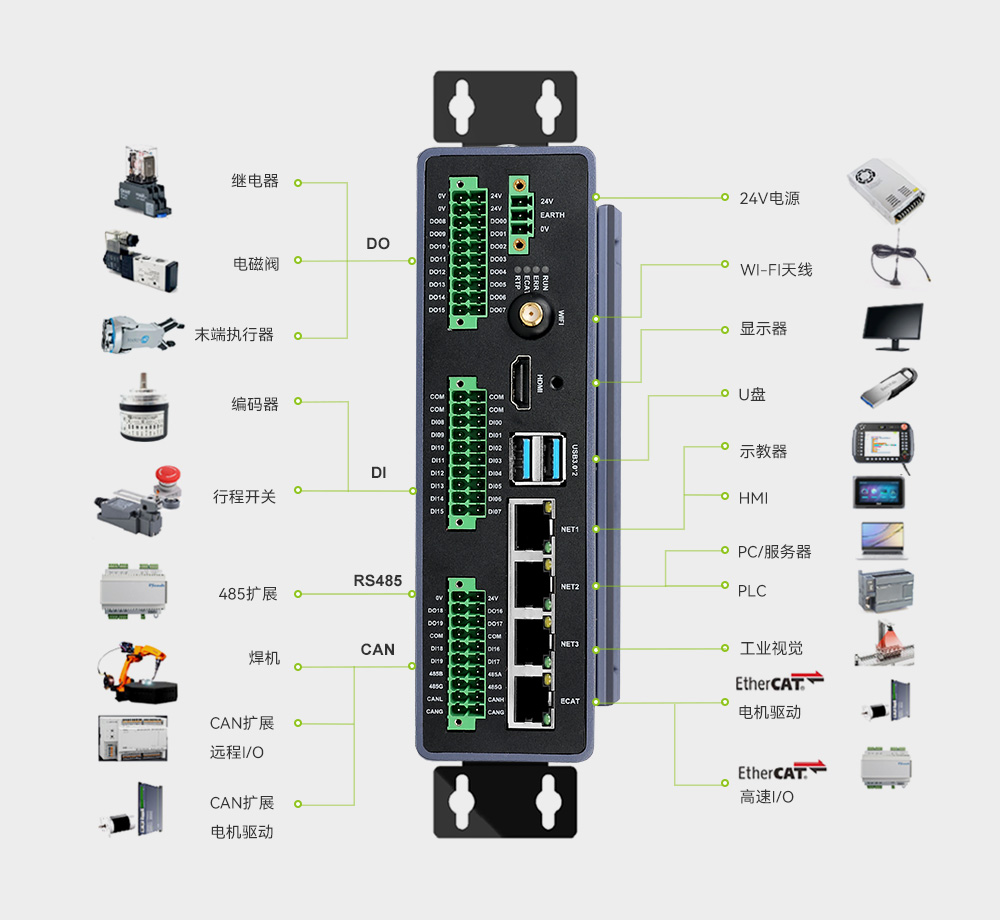

接口豐富，靈活滿足各種自動化設備應用需求
ZMC900E接口豐富，集成1路專用EtherCAT口，3路通用以太網、1路CAN 、1路RS485、1路TF卡、1路USB3.0 Host、1路HDMI接口、16路DI數字輸入、16路DO數字輸出等接口，靈活滿足自動化設備應用需求。

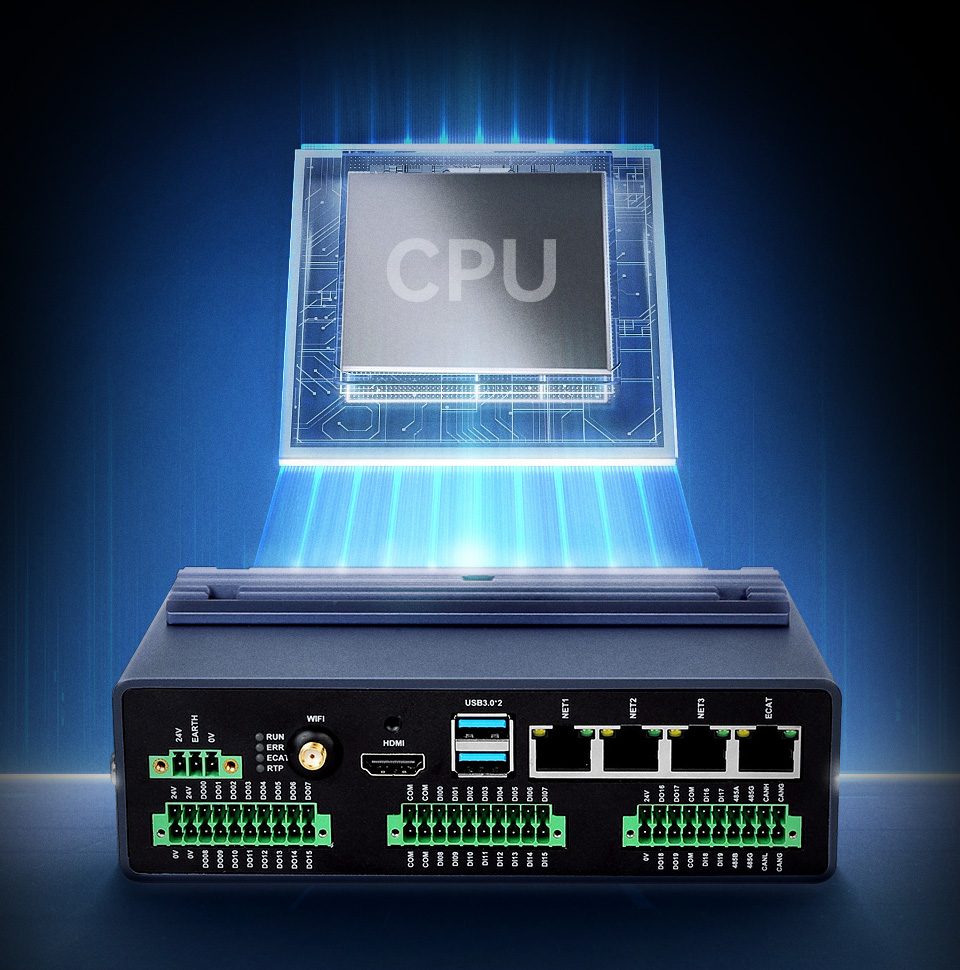

國芯之核，匠心之作
ZMC900E CPU處理器等關鍵物料均選用國產物料，物料自主可控，產品生命周期長，國芯之核，匠心之作，可放心選用。
多核異構，各有分工
ZMC900E專為要求獨特結合實時處理和通信與應用處理的工業應用而構建。采用5個2.0GHz高性能的 64 位 Arm? Cortex? -A55 CPU內核，3個高實時高可靠 Cortex? -R5F雙核鎖步內核，Cortex? -A55 提供RT-Linux 應用所必需的強大計算元件，Cortex? -R5F低延遲路徑提供出色實時性能。

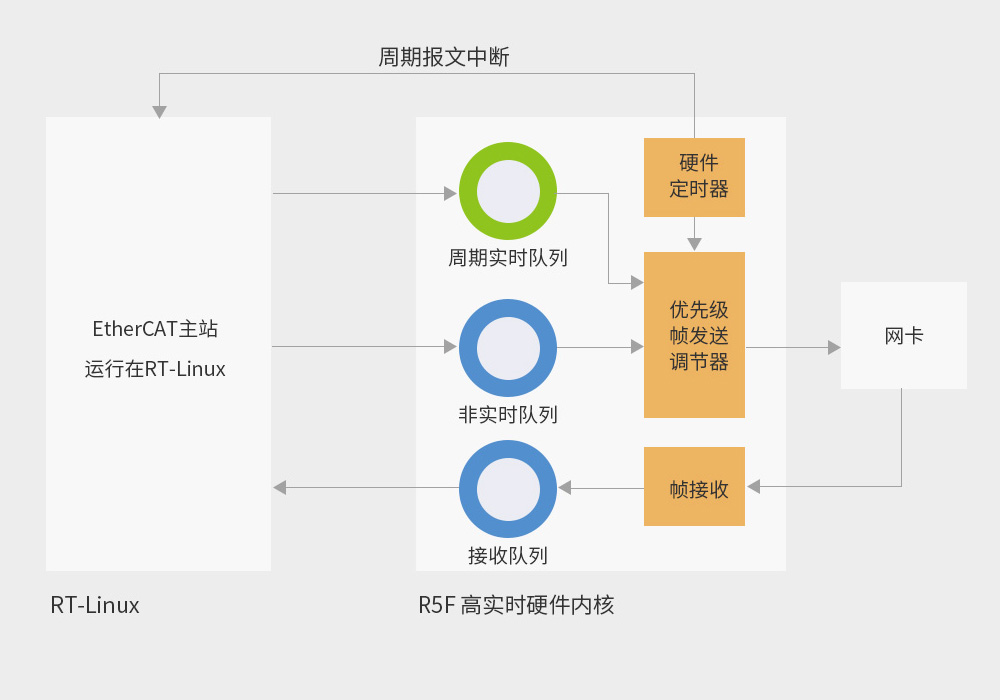

商業授權的EtherCAT協議棧，穩定性更有保證
ZMC900E采用商業授權EtherCAT協議棧，支持通過Time-Triggered Send (TTS) TTS硬件去抖動方式來消除周期報文的抖動，以解決應用層實時性不足的問題，通訊實時性更有保證。

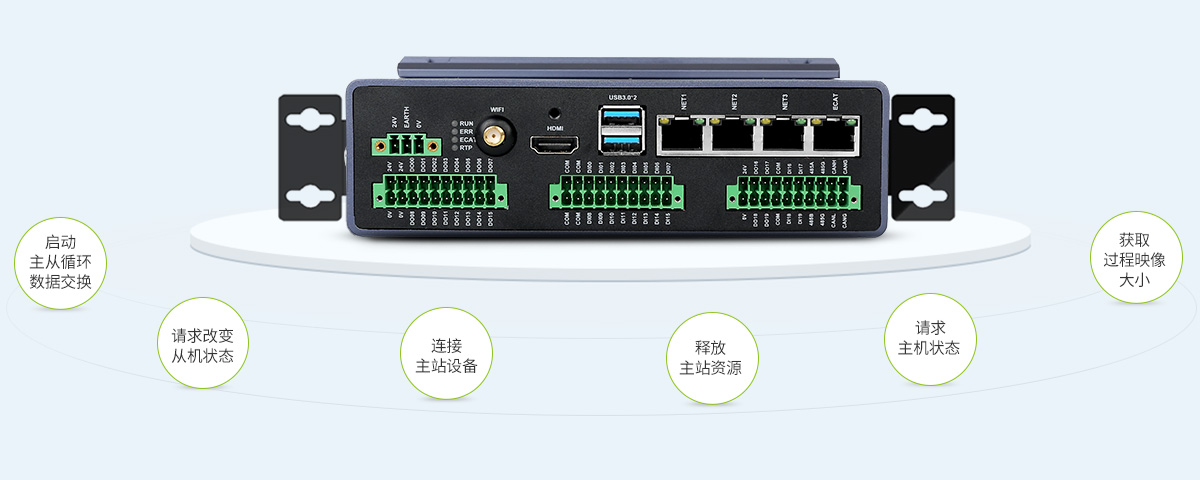

高效便捷的函數接口，極大縮短開發周期
ZMC900E提供開放的API接口，支持二次開發集成工藝，用戶可以將核心工藝經驗掌握在自己手中，有利于保護自己的知識產權和領域經驗。

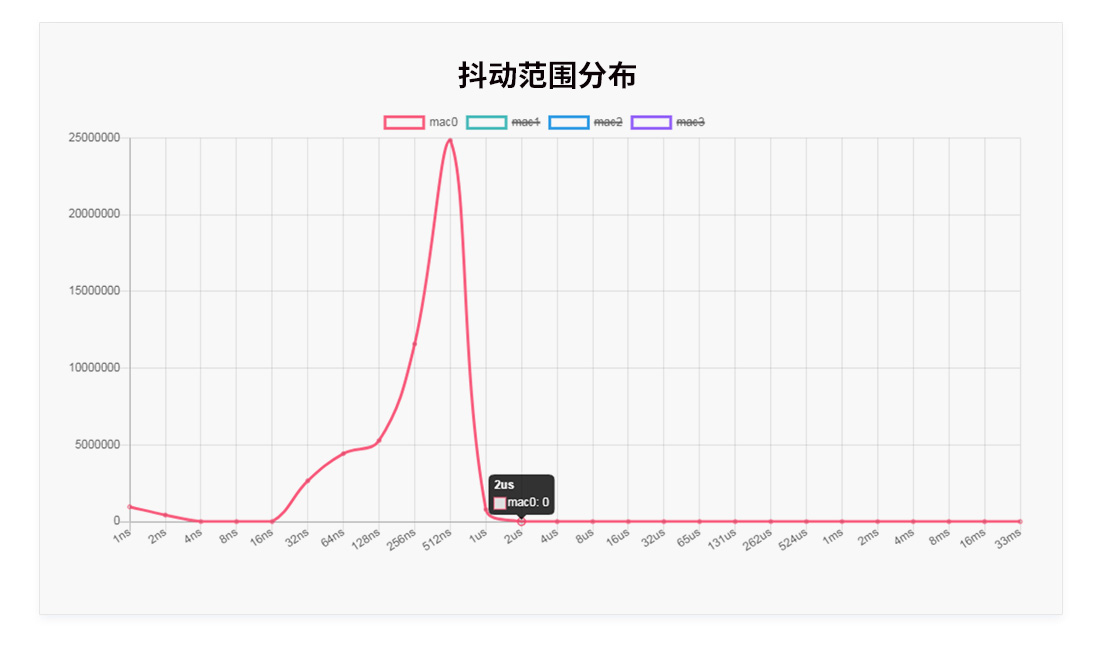

高實時性操作系統搭配先進的網絡技術讓系統擁有良好的擴展性
搭配的RT-Linux高實時性系統，有著實時性、跨平臺性、便捷方案維護三個方面的優勢。EtherCAT通訊可實現ms 周期任務抖動 ±1.5us 以內，滿足運動控制的高實時性要求。

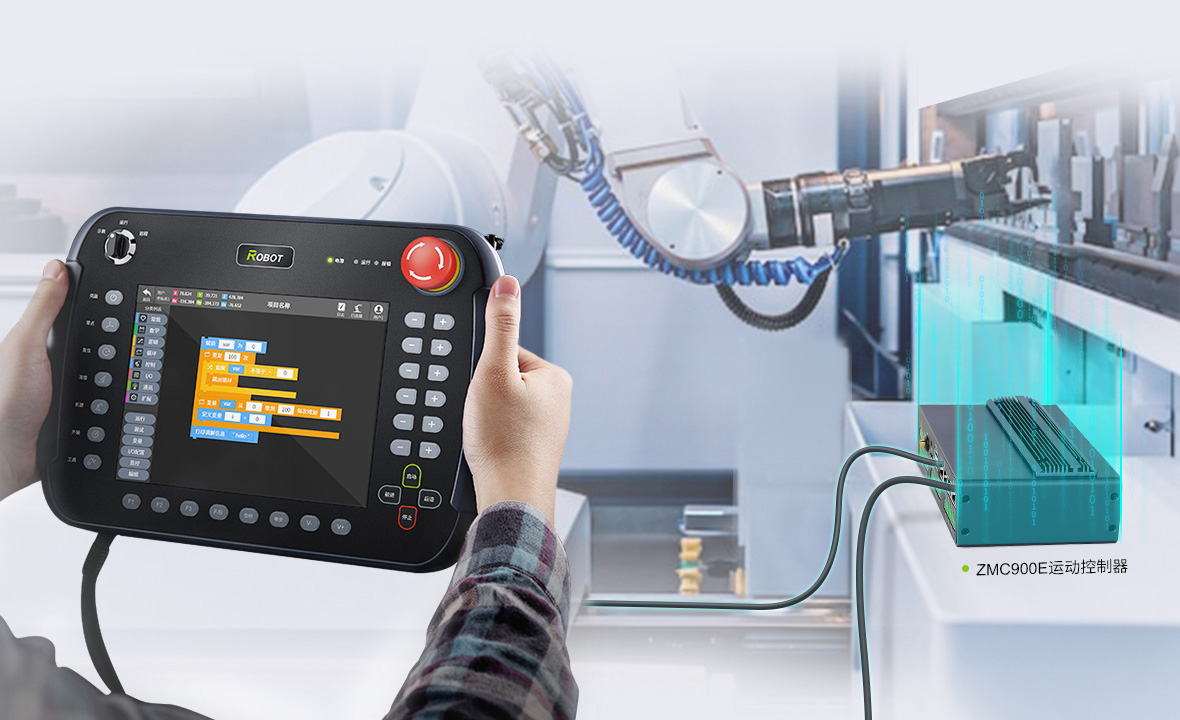

搭配示教器使用，機器人與設備操作更直觀
ZMC900E控制器可與ZTP800示教器（移動HMI）搭配使用， ZTP800優異的人體工程學設計與友好的配套軟件，可以顯著提高使用者操控體驗，共同為用戶提供完整的機器人控制/示教解決方案。

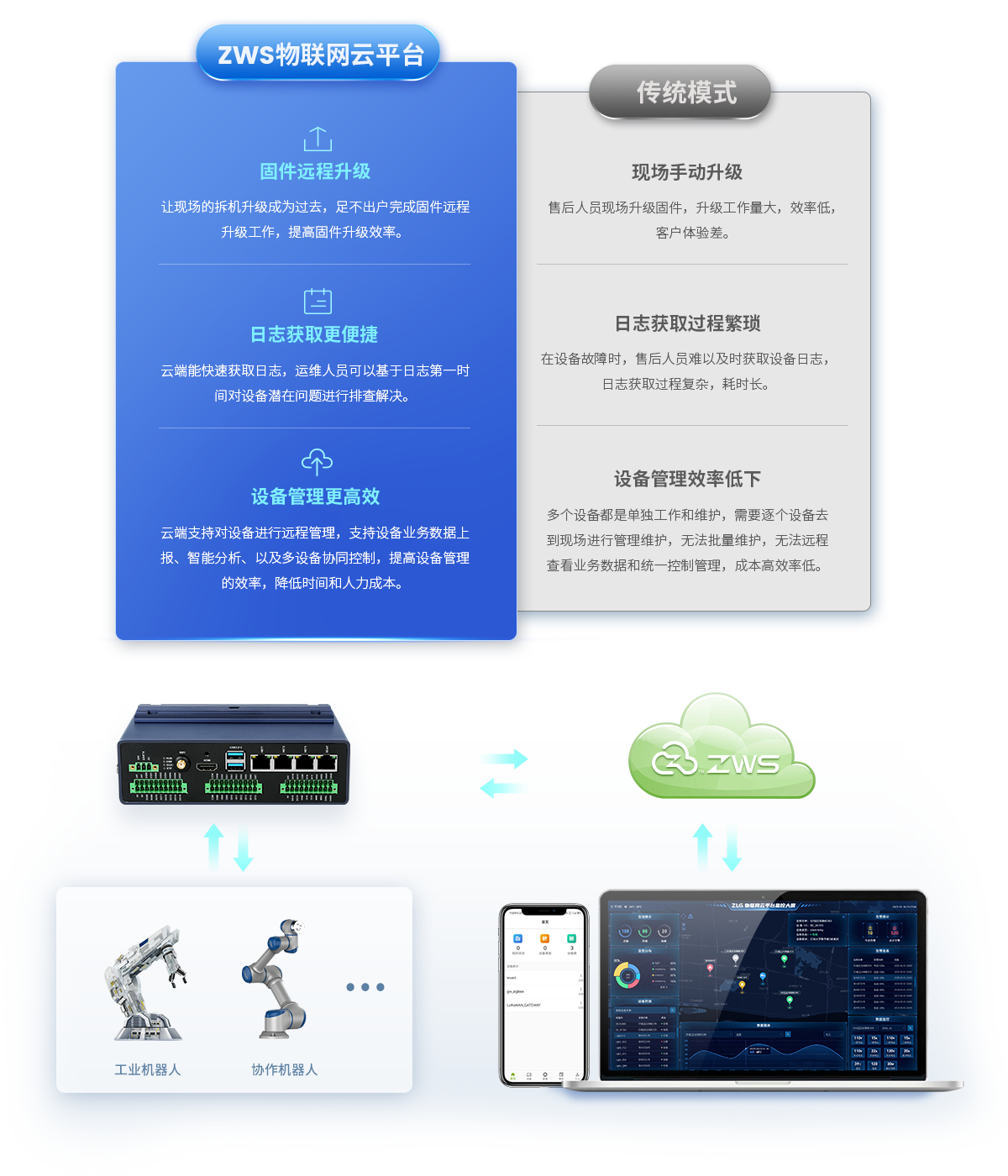

搭配ZWS物聯網云平臺，助力設備管理維護更高效
基于致遠電子自主研發的ZWS物聯網云平臺，打破傳統的設備管理模式，支持固件遠程升級、日志文件快速召回、多設備管理等功能。

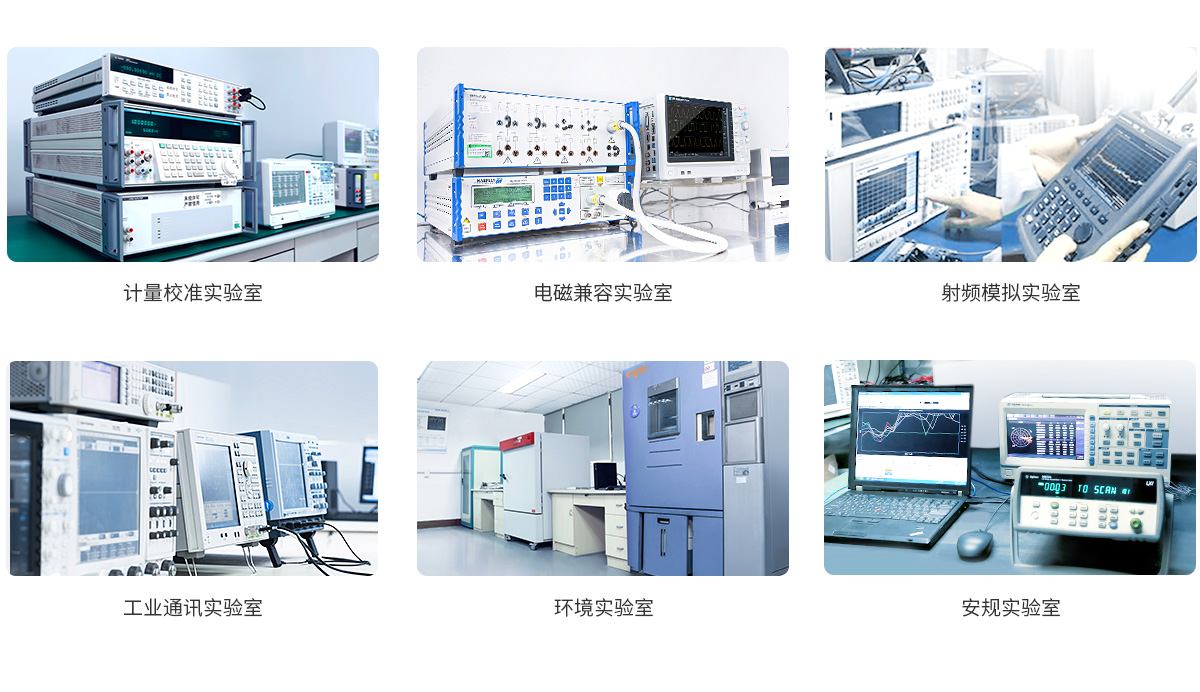

嚴格測試穩定可靠，品質更有保證
ZMC900E控制器均通過六大科研實驗室嚴格的實踐驗證，保證在多種惡劣環境下仍然穩定可靠。
