隨著中央計算+區域控制的中央集中式架構廣泛應用，車內大部分網絡節點帶寬達10Mbit/s，傳統CAN、CAN FD總線已不滿足需求，而百兆車載以太網則無法滿足低成本、總線型拓?fù)湫枨?。在這個時代背景下，IEEE在2019年發布了802.3cg[1]協議，旨在協議層面上定義10BASE-T1，支持以太網進入邊緣節點，以實現這一新的需求。
ZLG致遠電子推出的VBNET-10U是一款多功能10BASE-T1S車載以太網設備，支持 10BASE-T1S 和 100BASE-TX 以太網的數據轉換，可模擬 10BASE-T1S 網絡節點， 直連 PC電腦便可使用 ZXDoc或Wireshark 進行網絡分析，多用于汽車和工業系統的 10BASE-T1S 通訊的開發和測試。
選型表
請左右拖動表格進行觀看
| 型號 | VBNET-10U |
|---|---|

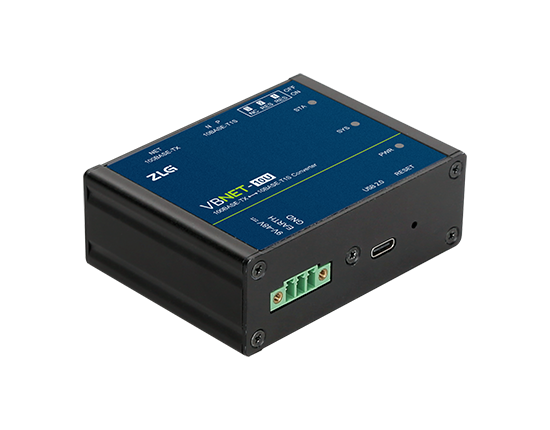

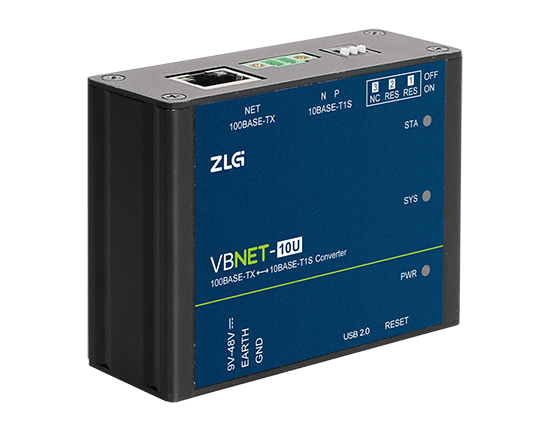

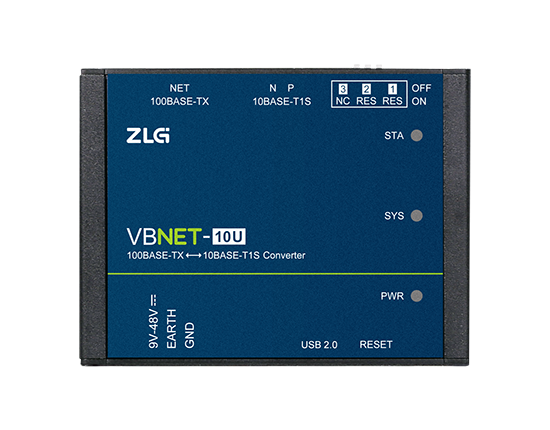

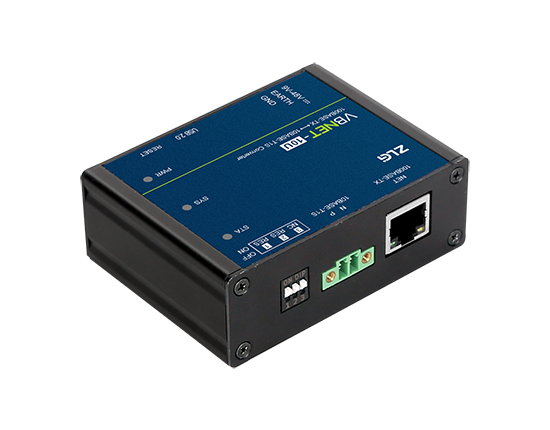

| 實物圖 |  |
| 車載以太網接口形式 | OPEN2端子 |
| 在線文檔 | |
| 性能特色 | PLCA協調子層，支持多節點拓?fù)?/td> |
| 車載以太網路數 | 1 |
| 車載以太網速率 | 10BASE-T1S |
| 全雙工物理層轉換 | 支持 |
| 普通以太網路數 | 1 |
| 普通以太網接口形式 | RJ45 |
| 普通以太網速率 | 10M/100M自適應 |
| USB路數 | 1 |
| USB接口形式 | Type-C，支持對設備直接供電，支持轉換通訊 |
| PC接口 | RJ45、USB |
| 上位機功能 | SOME/IP、DoIP |
| 工業級 | -40~85℃ 2500VDC 電氣隔離 |
| 供電電壓 | 電源供電：9-48V |
| 整機功耗 | 2W |
| 外殼 | |
| 體積 |

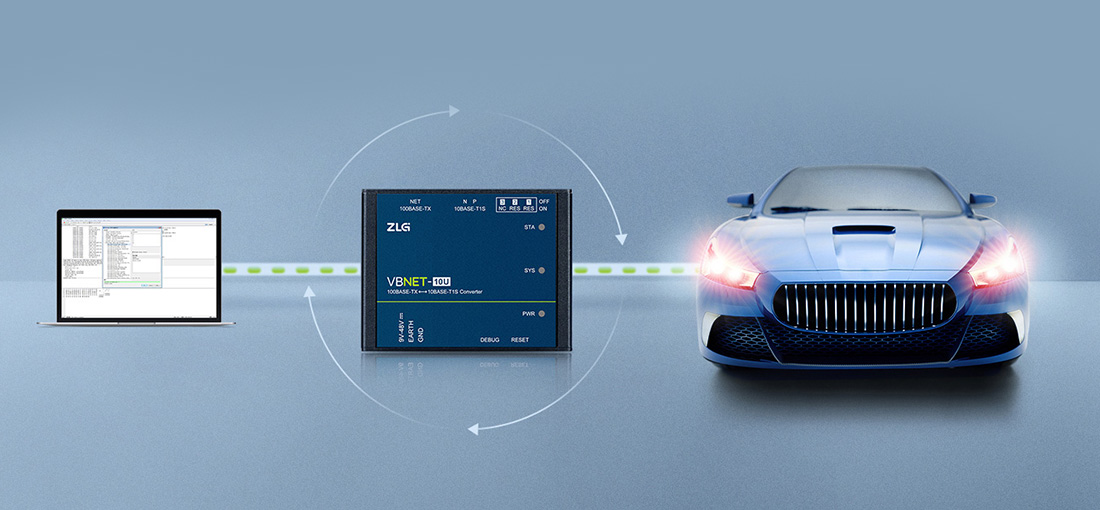

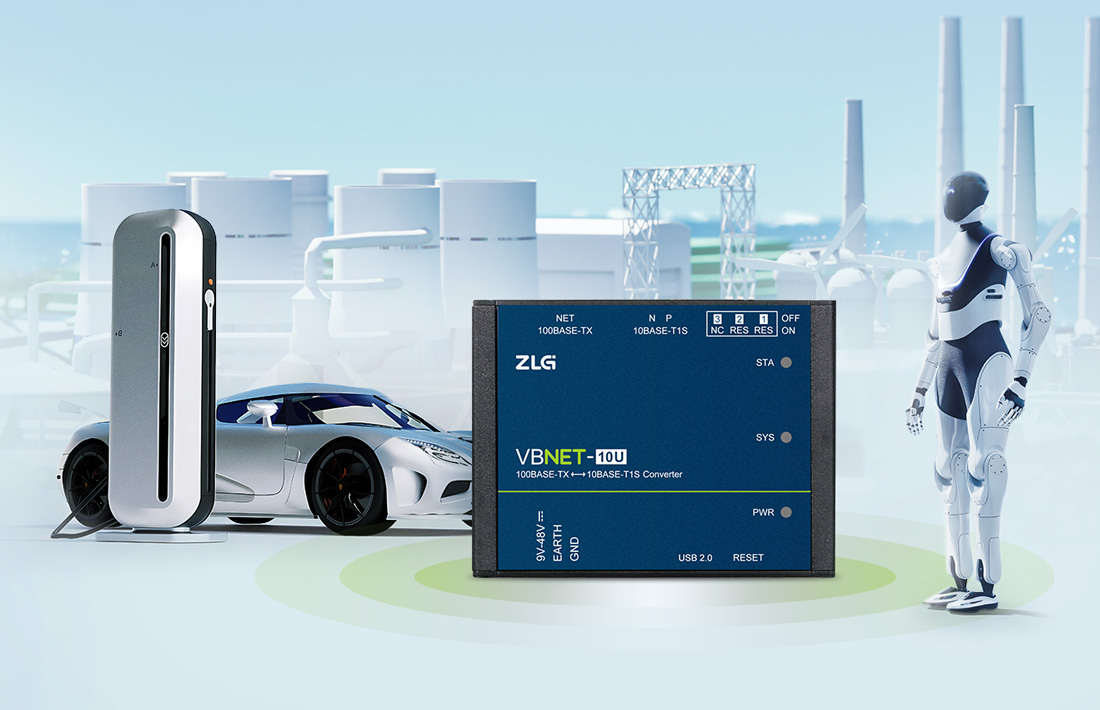

全新10M車載以太網，滿足多場景應用
10BASE-T1S在新能源汽車、機器人、工業自動化等領域有這廣泛的應用，比如產線ATE、DV、老化測試、以及研發點對點測試等。

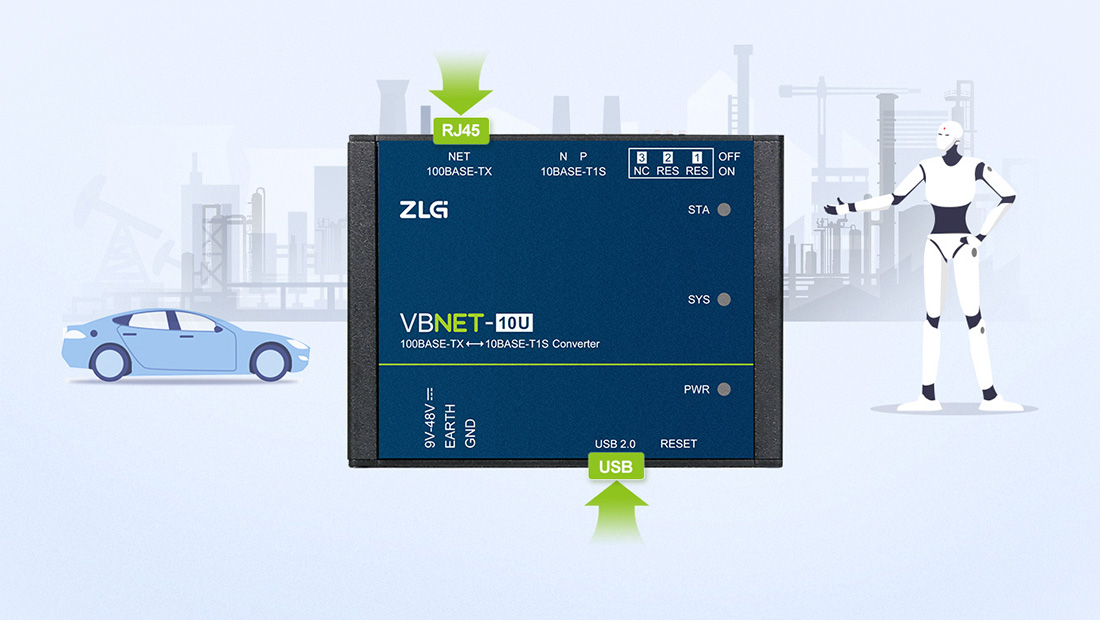

RJ45+USB雙網口，連接更多樣
VBNET-10U自帶RJ45和USB雙轉換接口，并且支持USB口直接供電，使用更便捷。

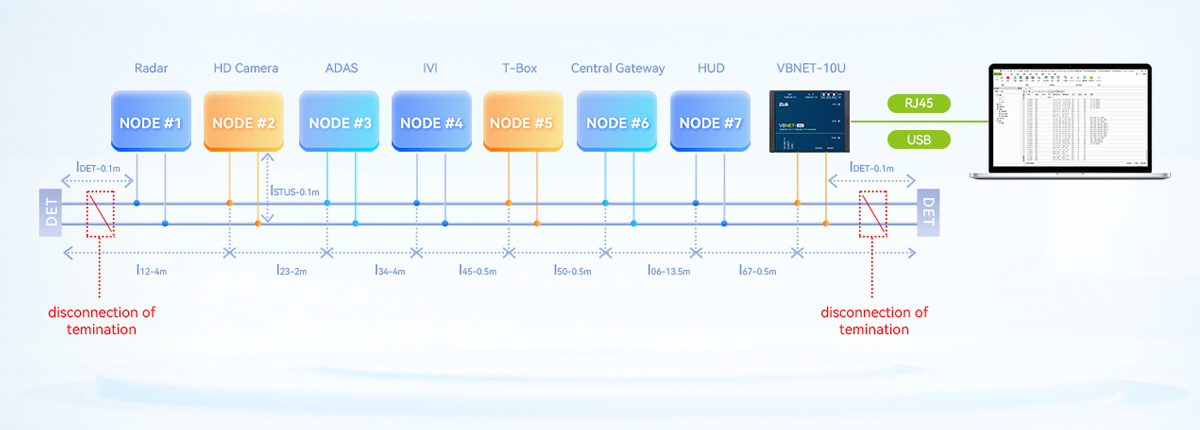

PLCA協調技術，直聯無需交換機
PLCA機制，總線型拓?fù)渲边B，無需交換機即可支持8個節點，使用VBNET-10U連接PC，輕松獲取總線數據。
支持TC10休眠喚醒，調試更省電
VBNET-10U支持TC10休眠喚醒，設備按需休眠省電、喚醒響應。

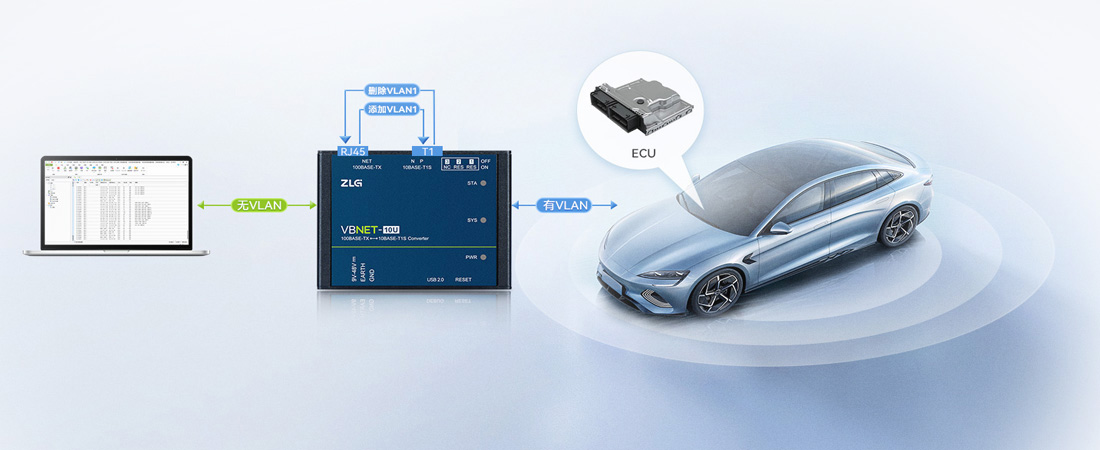

支持添加VLAN網絡，增強網絡安全性并簡化管理
VBNET-10U支持VLAN網絡使能，保障與帶VLAN網絡設備的互聯互通。

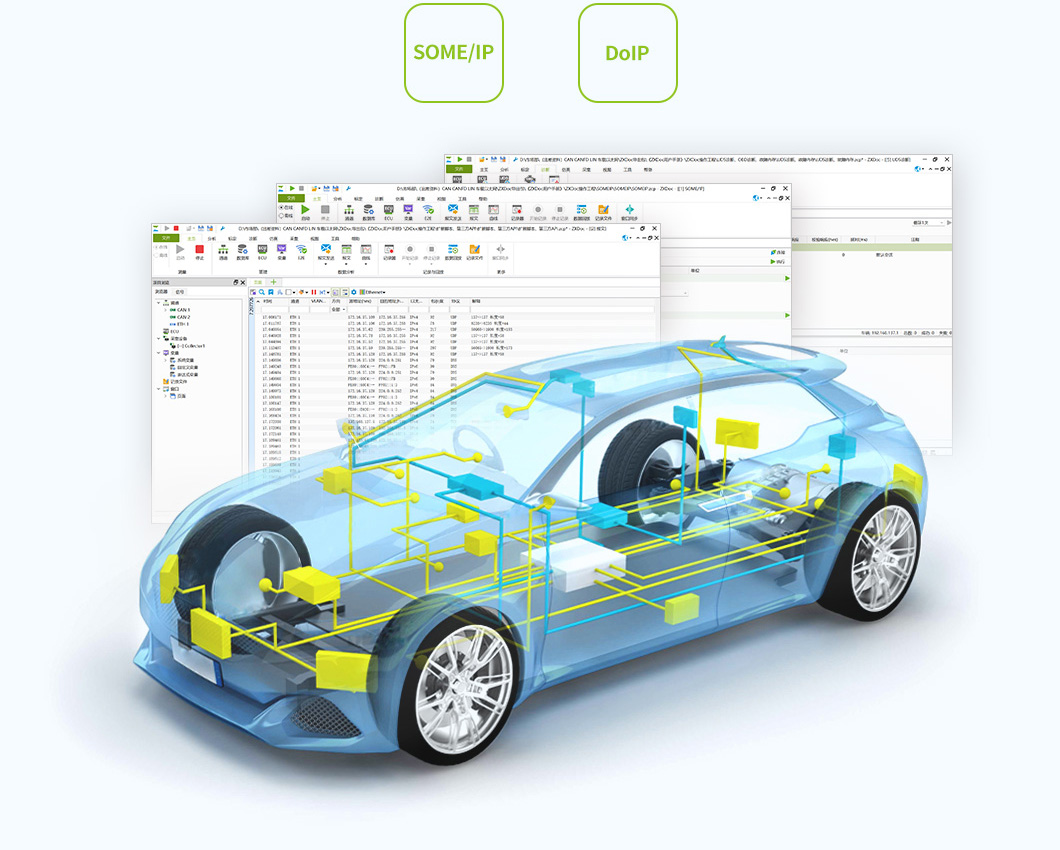

標配ZXDoc分析軟件，高階功能輕松實現
ZXDoc為VBNET-10U的總線測試分析軟件，支持以太網數據收發、SOME/IP、DoIP等應用層功能。

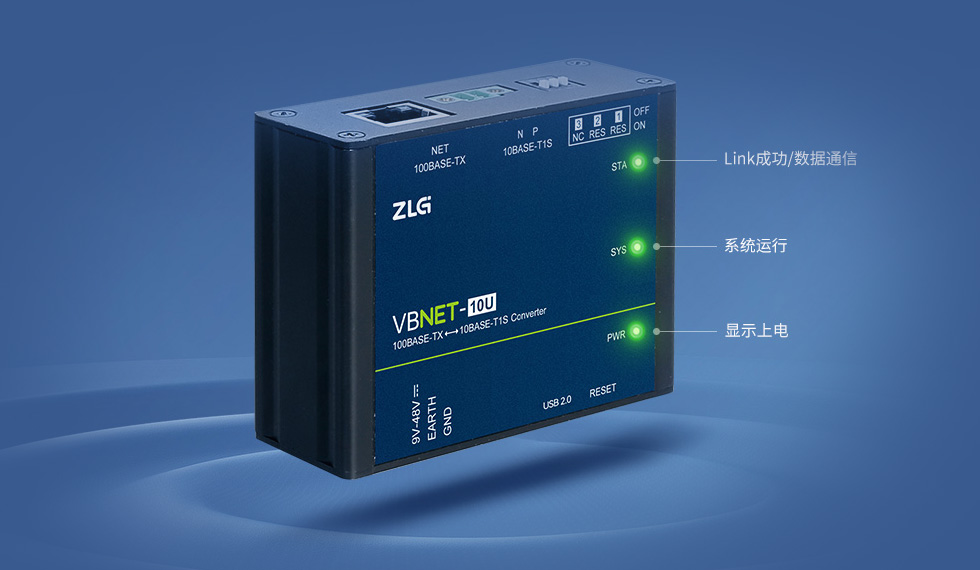

支持通訊狀態LED指示燈，巡檢更簡單
VBNET系列產品支持LED燈狀態指示，可輕松掌握車載以太網Link情況和通信情況。

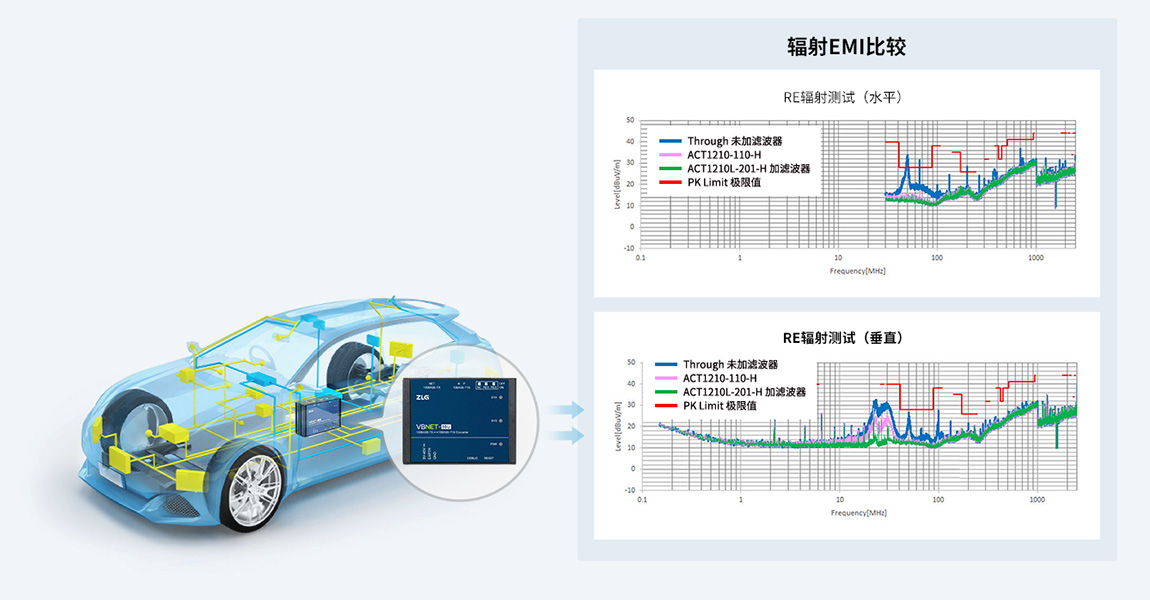

內置抗干擾濾波器，適應任何車輛環境
車載以太網接口內置符合OPEN Alliances標準的10BASE-T1S濾波器，確保系統車載網絡的穩定、可靠運行。
體積小巧，方便集成
10BASE-TI1體積小巧，應用方便。用戶只需要預留較小的應用尺寸，即可快速完成計算機接到車載以太網網絡中。
