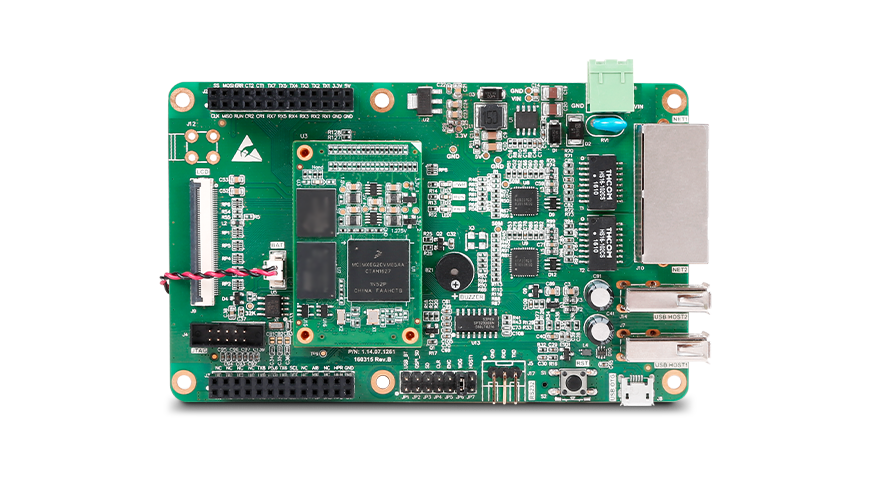

EPC-6G2C-L/ IoT-6G2C-L
Cortex?-A7工控主板

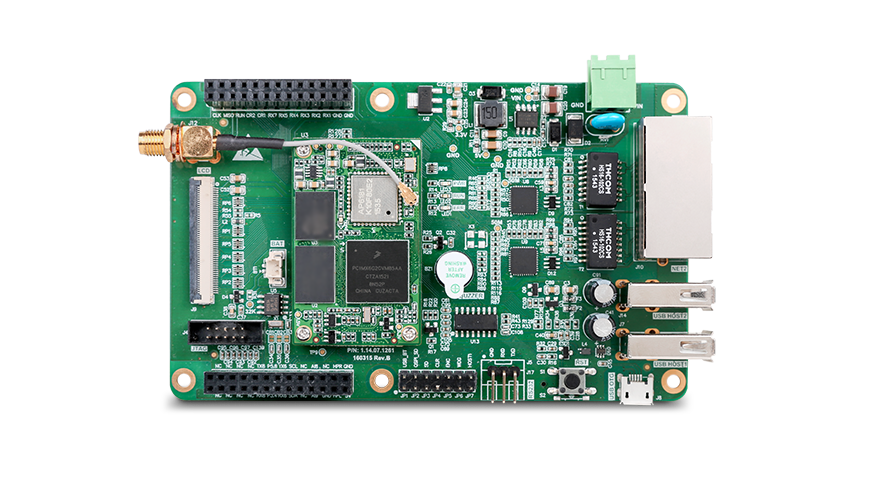

EPC-6G2C-L/IoT-6G2C-L是一款以Freescale Cortex?-A7處理器為核心的嵌入式工業控制主板,主頻為528MHz。集成8路UART,2路CAN-bus接口,2路百兆網接口,1路數字攝像頭接口、1路音頻接口。適用于工業控制、便攜式設備、醫療器械、智能網關等領域。
EPC-6G2C-L/ IoT-6G2C-L
Cortex?-A7工控主板
EPC-6G2C-L/IoT-6G2C-L是一款以Freescale Cortex?-A7處理器為核心的嵌入式工業控制主板,主頻為528MHz。集成8路UART,2路CAN-bus接口,2路百兆網接口,1路數字攝像頭接口、1路音頻接口。適用于工業控制、便攜式設備、醫療器械、智能網關等領域。
選型表
型號 | EPC-6Y2C-L | EPC-6G2C-L | IoT-6Y2C-L | IoT-6G2C-L |
處理器 | NXP Cortex?-A7 i.MX6ULL | NXP Cortex?-A7 i.MX6UL | NXP Cortex?-A7 i.MX6ULL | NXP Cortex?-A7 i.MX6UL |
主頻 | 800MHz | 528MHz | 800MHz | 528MHz |
操作系統 | Linux | Linux | Linux | Linux |
內存 | 256M DDR3 | 256M DDR3 | 256M DDR3 | 256M DDR3 |
電子硬盤 | 256M Nand Flash | 256M Nand Flash | 256M Nand Flash | 256M Nand Flash |
電阻觸摸屏 | 支持四線式電阻屏 | 支持四線式電阻屏 | 支持四線式電阻屏 | 支持四線式電阻屏 |
最高顯示分辨率 | 1366*768 | 1366*768 | 1366*768 | 1366*768 |
LCD接口(RGB) | 支持 | 支持 | 支持 | 支持 |
VGA接口 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 |
LVDS接口 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 |
Wi-Fi | ─ | ─ | 支持 | 支持 |
藍牙 | ─ | ─ | 支持 | ─ |
UART TTL | 8路 (含1路調試串口) | 8路 (含1路調試串口) | 7路(含1路調試串口) | 7路(含1路調試串口) |
以太網 | 2路百兆 | 2路百兆 | 2路百兆 | 2路百兆 |
CAN_bus | 2路(TTL電平) | 2路(TTL電平) | 2路(TTL電平) | 2路(TTL電平) |
USB Host | 2路 | 2路 | 2路 | 2路 |
USB OTG | 1路(與Host1復用) | 1路(與Host1復用) | 1路(與Host1復用) | 1路(與Host1復用) |
IIC | 1路 | 1路 | 1路 | 1路 |
SPI | 1路 | 1路 | 1路 | 1路 |
GPIO | 4路(最高31路) | 4路(最高31路) | 4路(最高31路) | 4路(最高31路) |
ADC | 2路12位 | 2路12位 | 2路12位 | 2路12位 |
CSI | 1路 | 1路 | 1路 | 1路 |
MQS | 1路 | 1路 | 1路 | 1路 |
TF/SD卡 | 1路 | 1路 | 1路 | 1路 |
RTC時鐘 | 支持 | 支持 | 支持 | 支持 |
獨立硬件看門狗 | 支持 | 支持 | 支持 | 支持 |
供電電壓 | 12V | 12V | 12V | 12V |
機械尺寸 | 122mm*75mm | 122mm*75mm | 122mm*75mm | 122mm*75mm |
環境測試(僅底板溫度范圍) | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ |
靜電測試 | 接觸放電8KV | 接觸放電8KV | 接觸放電8KV | 接觸放電8KV |
群脈沖測試 | 電源端口2KV 信號接口1KV | 電源端口2KV 信號接口1KV | 電源端口2KV 信號接口1KV | 電源端口2KV 信號接口1KV |
傳導騷擾抗擾度測試 | 電源端口10V 信號接口10V | 電源端口10V 信號接口10V | 電源端口10V 信號接口10V | 電源端口10V 信號接口10V |
在線購買 | 購買 | 購買 | 購買 | 購買 |
多種通訊接口,現成穩定的驅動
支持CAN、UART、以太網、USB、JTAG、CSI等多種數據通訊接口。EPC-6G2C-L與IoT-6G2C-L僅核心板和無線接口差異, 以下配圖用IoT-6G2C-L做為圖例。

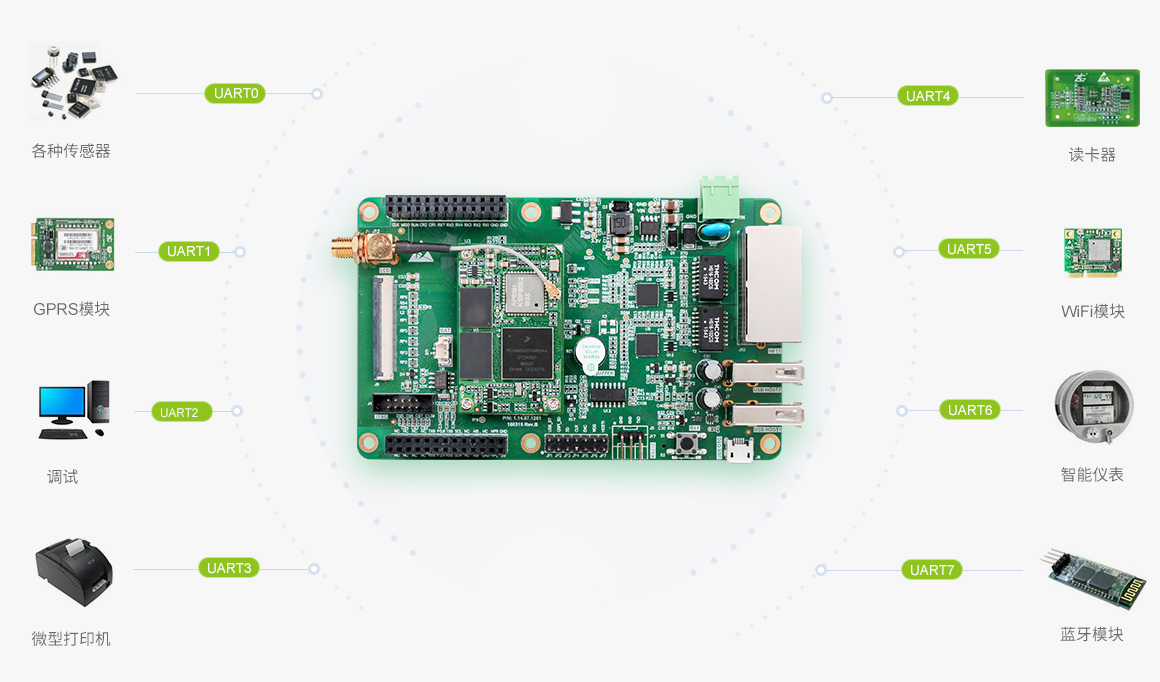

多達8路UART
EPC-6G2C-L/IoT-6G2C-L集成多達8路UART,可自由擴展RS-232/RS-485接口,為您滿足更多串口通訊需求。

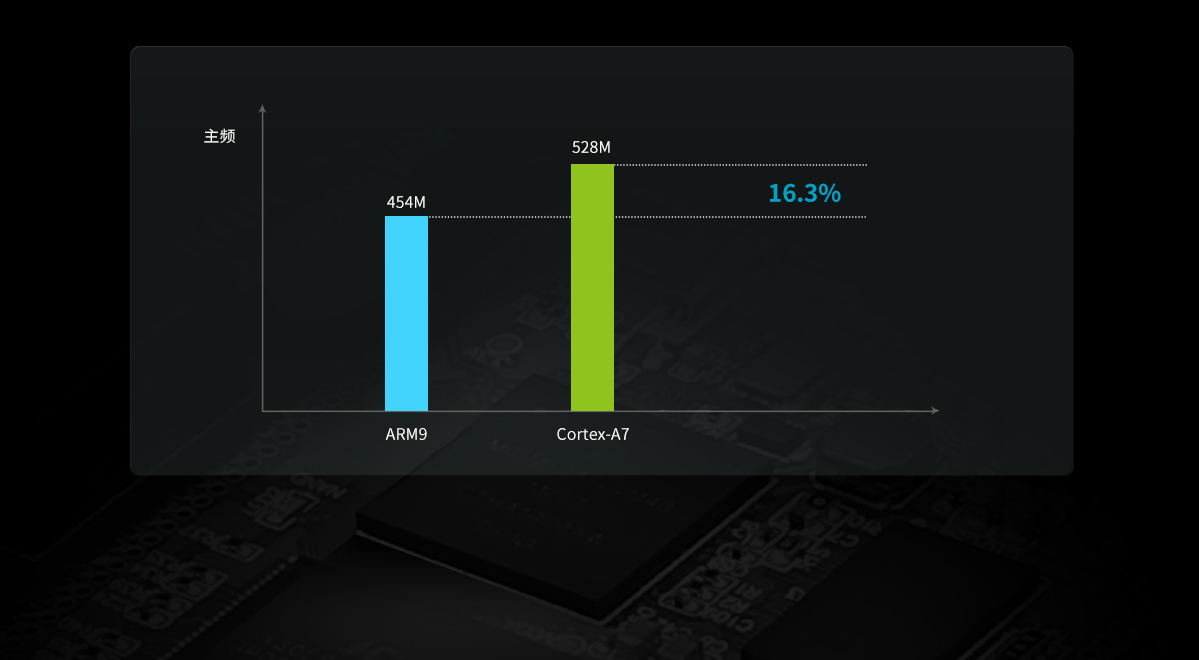

更強勁的芯帶來更強勁的性能
EPC-6G2C-L/IoT-6G2C-L采用Freescale Cortex?-A7內核處理器,主頻高達528MHz,比Arm9?系列處理器性能提升16.3%,可實現更多復雜的任務處理。

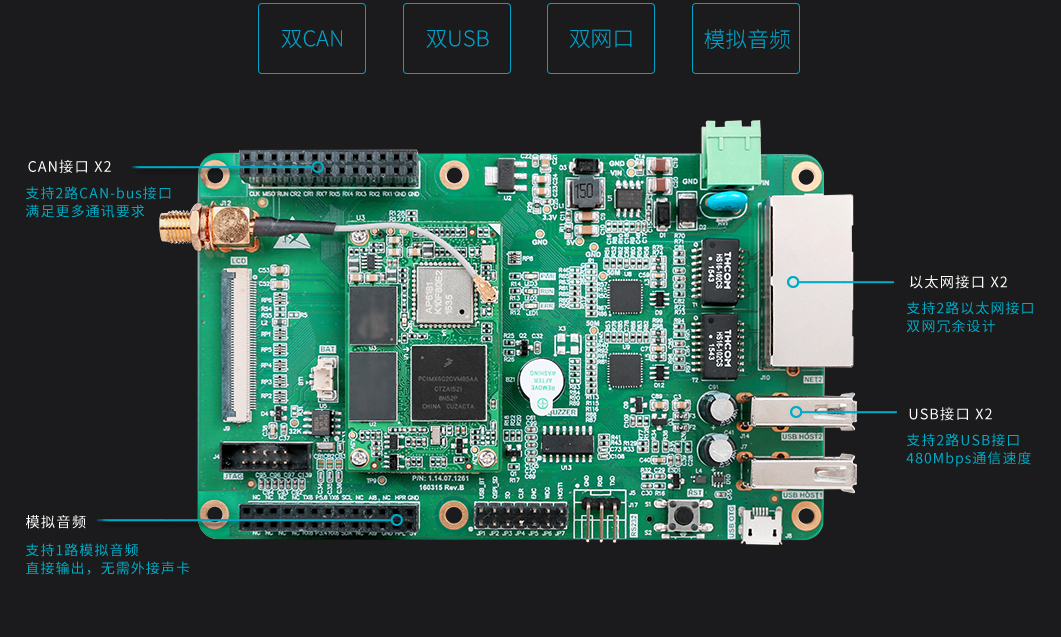

強大的通訊能力,征服多種應用場合
EPC-6G2C-L/IoT-6G2C-L集成2路百兆以太網、2路CAN-bus、2路USB、1路模擬音頻等多種數據通訊接口。

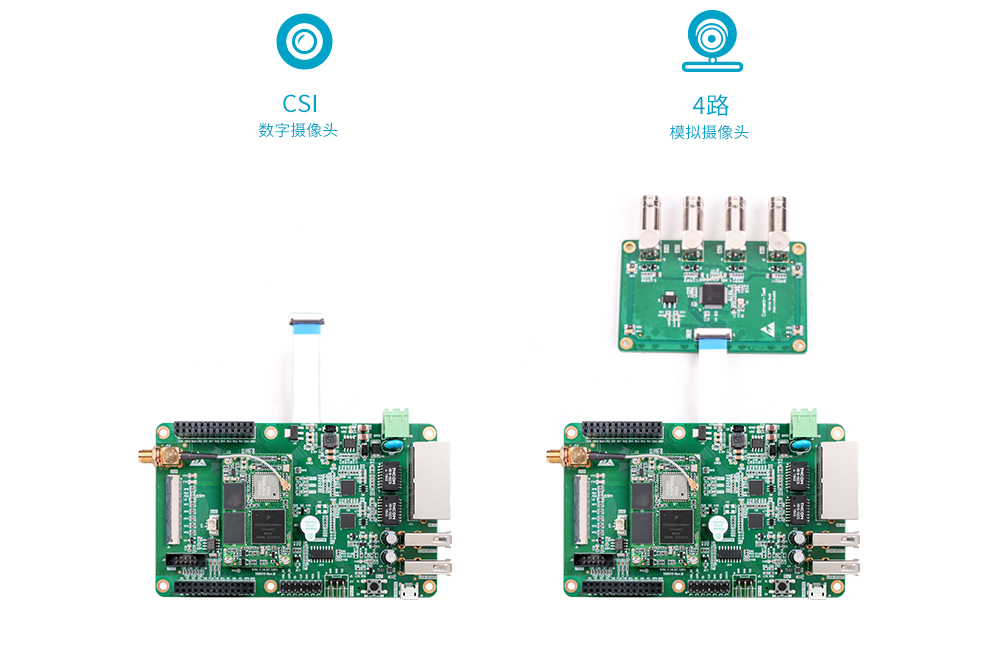

支持數字/模擬攝像頭,留住眼前精彩
EPC-6G2C-L/IoT-6G2C-L可直接通過CSI接口使用數字攝像頭,也可以通過轉接板使用多達4路模擬攝像頭,模擬攝像頭間可隨時切換使用,實現靈活的拍照和遠程監控功能。
搭配ZWS物聯網云平臺,快速實現系統智能化升級
基于致遠電子自主研發的ZWS物聯網云平臺,讓設備實現智能化升級,支持遠程固件升級、日志文件快速召回、業務數據監控、組態可視化呈現、海量數據分析等功能。

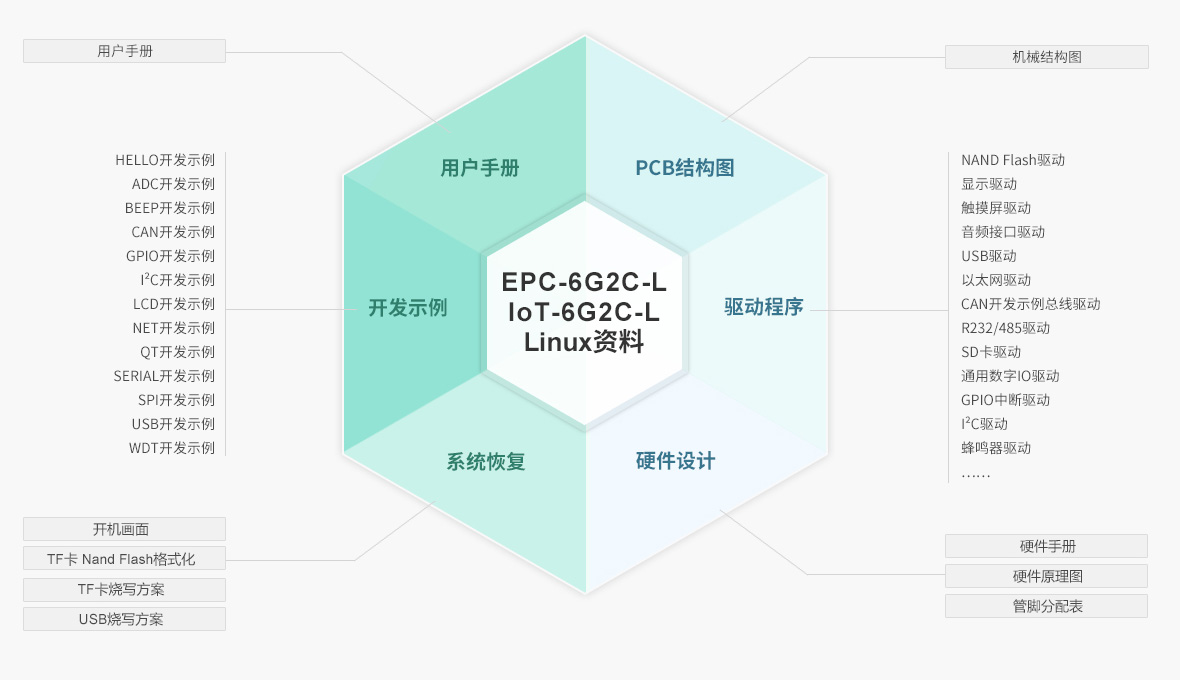

豐富的軟硬件參考資料
用戶可以通過用戶手冊了解產品的開發方法,輔以開發示例,使用我們提供的驅動程序完成自己的應用程序開發,快速搭建產品。
