硬件高集成化
該產品集成無線收發器,可支持二次開發的ARM Cortex-M0+ 超低功耗內核,射頻收發匹配電路,濾波電路和高精度溫度傳感器,集成了運算放大和多路比較器,擁有多路UART,SPI,IIC 外設,35 個通用輸入輸出IO口,LGA56封裝,產品9mm*9mm*1.09mm超小體積。

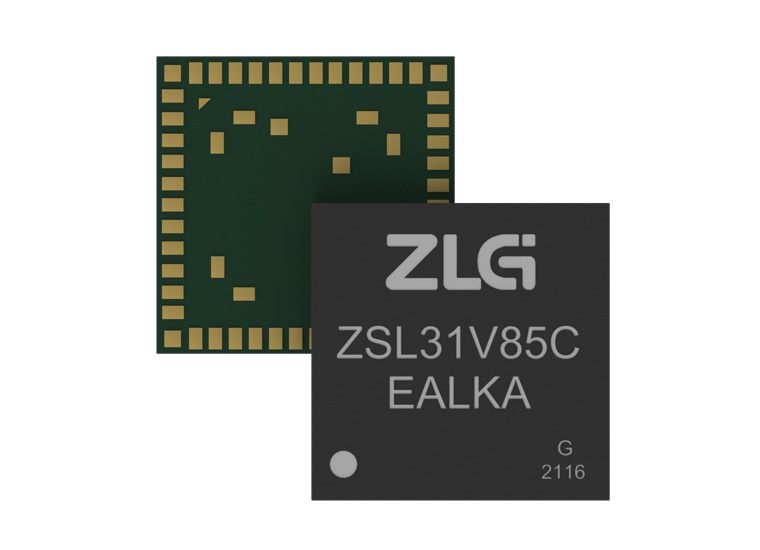

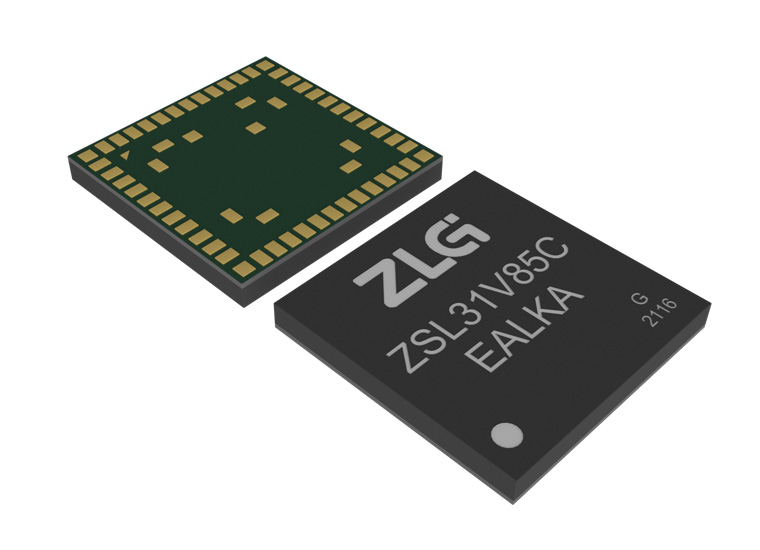

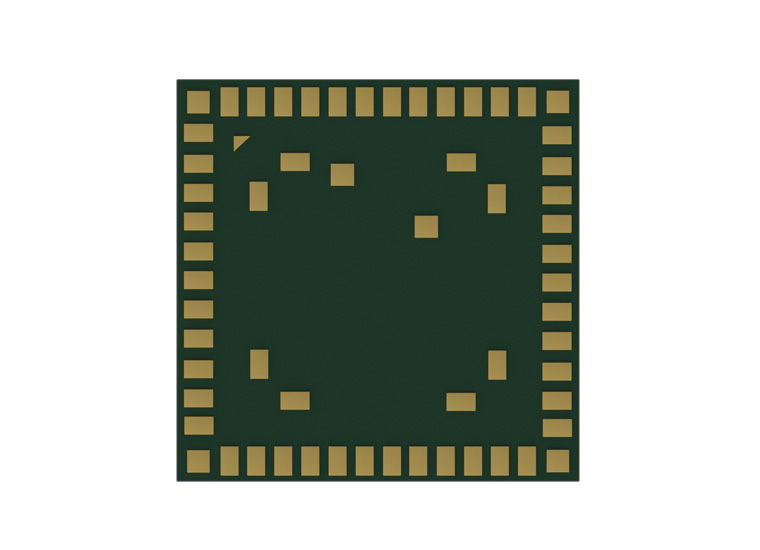

系列型號:ZSL31V85CEALKA
離傳輸應用。
硬件高集成化
該產品集成無線收發器,可支持二次開發的ARM Cortex-M0+ 超低功耗內核,射頻收發匹配電路,濾波電路和高精度溫度傳感器,集成了運算放大和多路比較器,擁有多路UART,SPI,IIC 外設,35 個通用輸入輸出IO口,LGA56封裝,產品9mm*9mm*1.09mm超小體積。
典型應用電路

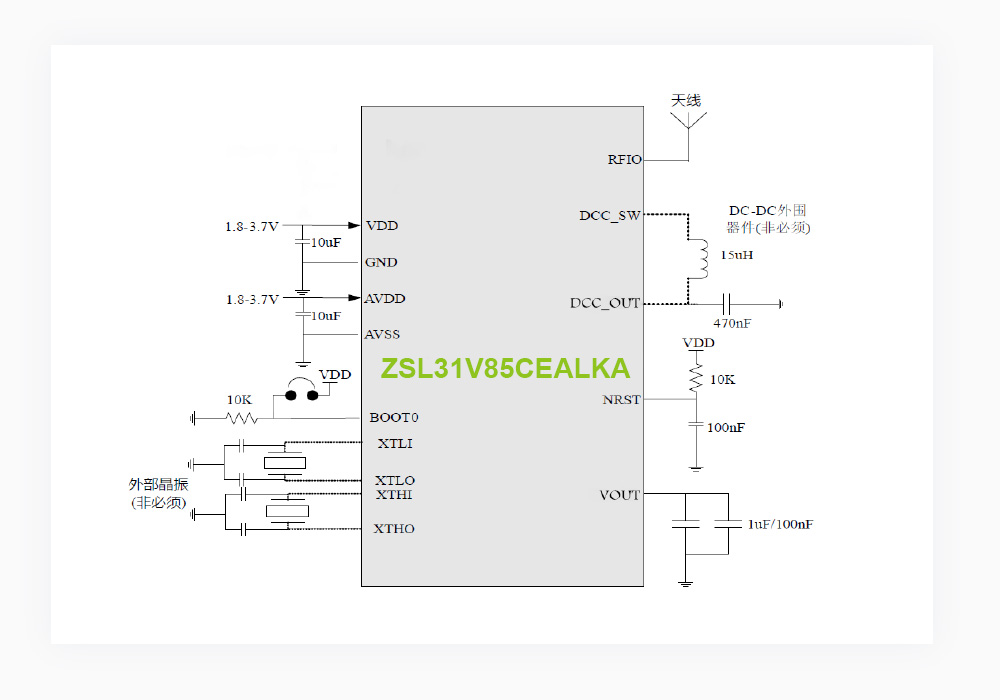

ZSL31V85CEALKA 典型應用電路如下所示,芯片只需要供電再接上50歐姆阻抗天線即可作為無線發送接收節點。

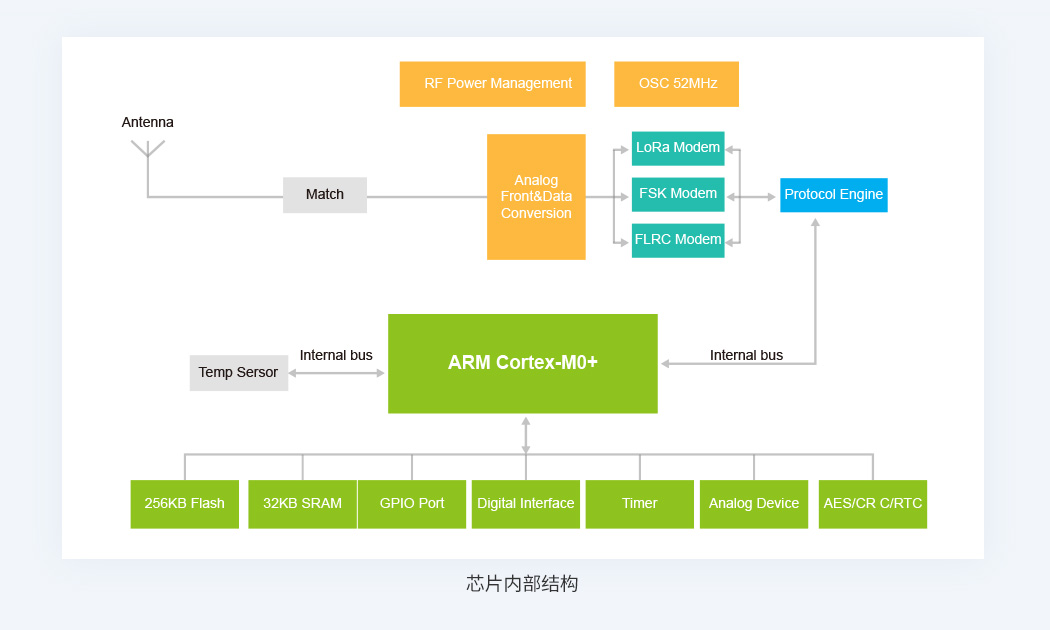

集成RF電路
工作頻率:2.4~2.483GHz,休眠總電流:2.6uA,接收總電流:15mA(DC), 最大發射總電流:35mA(DC)@11.5dBm,發射功率可調:-18dBm~+13dBm@ Step1dB,loRa調制模式接收靈敏度:[email protected]/s,只需外接50歐姆阻抗天線即可完成無線收發。
集成開放式的32位Arm? Cortex?-M0+內核
48MH主頻,擁有35個通用GP10口;256K字節Fash存儲器,32K字節RAM存儲器;4個標準UART,2個低功耗UART,1個SPI接口,1個IIC接口;內置12位1Msps采樣速率ADC和12位500Ksps速率的DAC; 內置TRNG真隨機數發生器; 內置AES-128/192/256硬件協處理器。
