常規應用

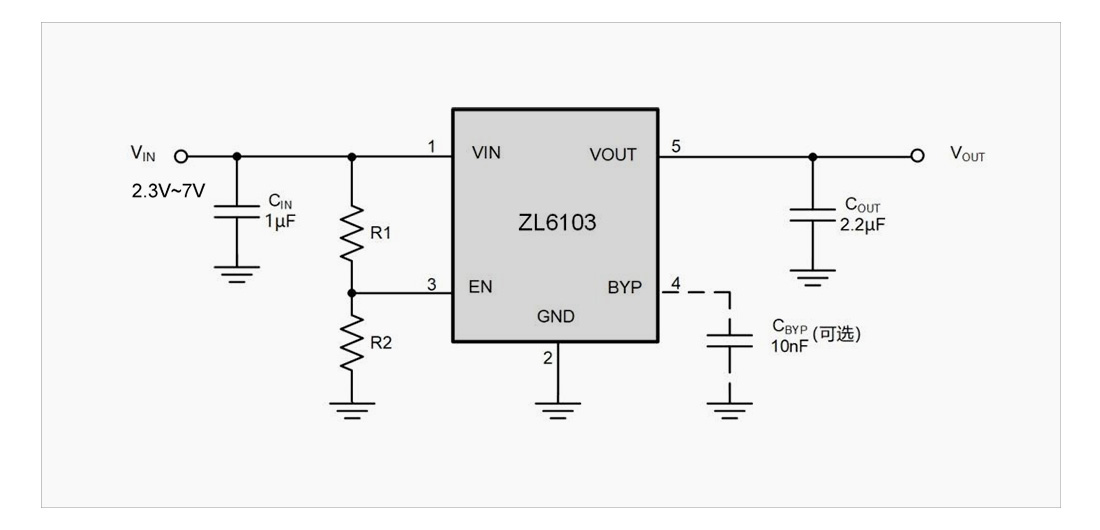

下圖是ZL6103的典型應用電路圖：
- 電源管理芯片（ZL6305）|
電源管理芯片（ZL6103）|
電源管理芯片（ZL6105）|
電源管理芯片（ZL6201）|
電源管理芯片（ZL6205）|
電源管理芯片（ZL6300）|
電源管理芯片ZL6303|
電源管理芯片（ZL6807）|
圖像顯示應用芯片ZMP110X|
LoRa系統級芯片|
智能讀寫卡芯片(ZSN603)|
LoRa智能組網芯片（二次開發）|
智能藍牙芯片| 數碼顯示與鍵盤管理芯片| 智能讀寫卡芯片（二次開發）| LoRa智能無線測溫芯片| 智能雨量檢測芯片(RS01)| 智能混合信號處理芯片（二次開發）

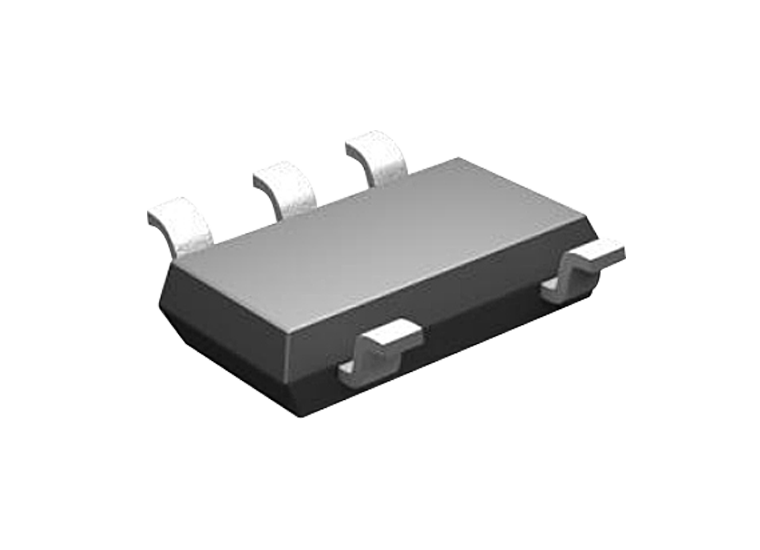

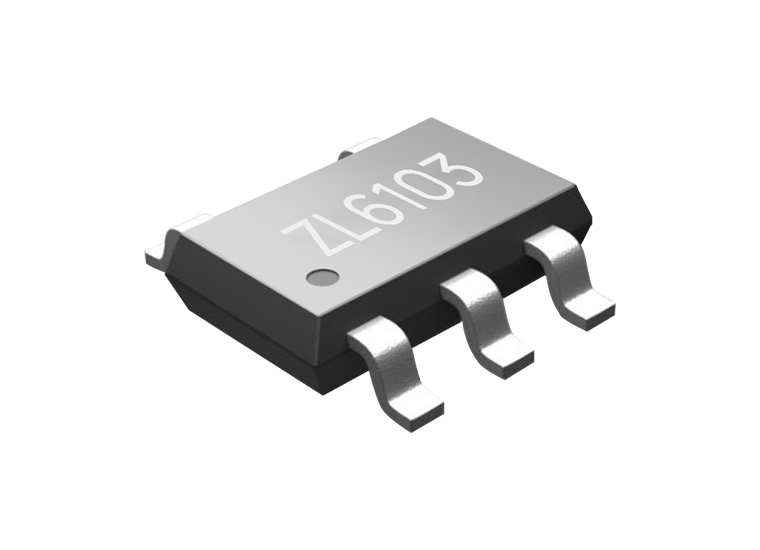

ZL6103
ZL6103是一款350mA低壓差線性穩壓器，具有良好的線性調整率與負載動態響應特性，特別適用于2.3V至7.0V的應用。ZL6103初始輸出電壓精度為±1.5%，當輸出電流350mA時，典型壓差為170mV。具有極低的關斷電流和靜態功耗，同時內置快速放電電路，欠壓保護、過流保護、短路保護和過溫保護等保護功能，封裝采用SOT23-5，并有多種輸出電壓可供選擇。

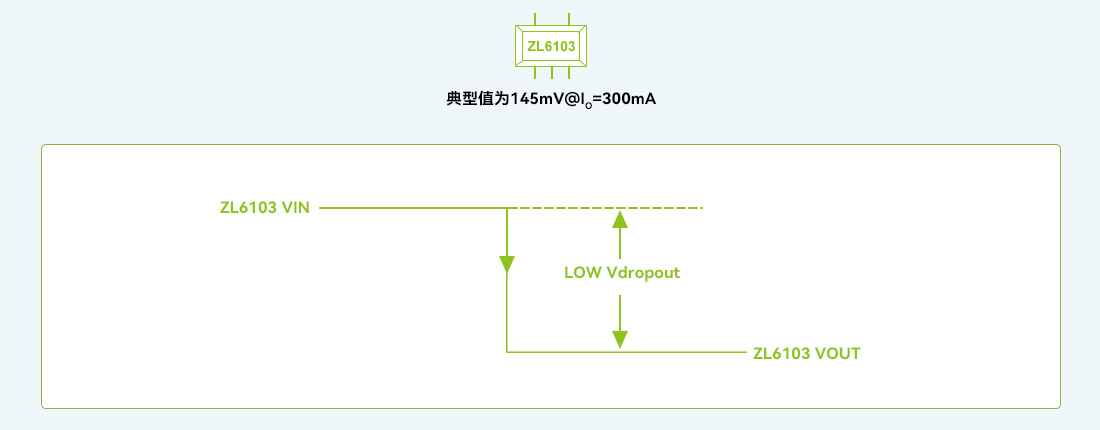

低壓差

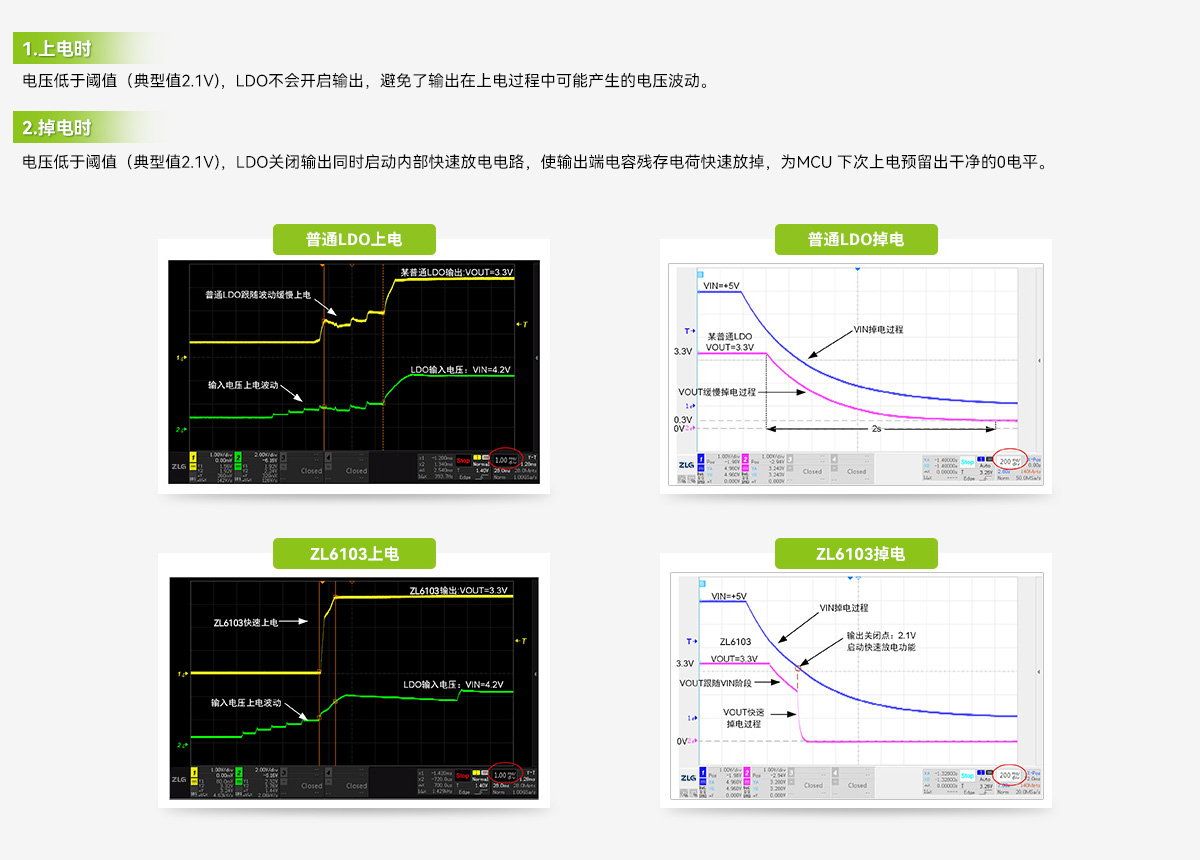

快速上下電
ZL6103芯片擁有快速上電和掉電快速放電功能，能很好保護MCU正常工作。
產品選型
| 產品型號 | 輸出電壓(V)【注】 | 頂層絲印 | 封裝類型 | 顆/盤 | 濕敏等級 |
|---|---|---|---|---|---|
| ZL6103A33S5 | 3.3 | CPXX | SOT23-5 | 3000 | MSL-3 |
| ZL6103A25S5 | 2.5 | CHXX | SOT23-5 | 3000 | MSL-3 |
注：其他輸出電壓可接受芯片定制。
