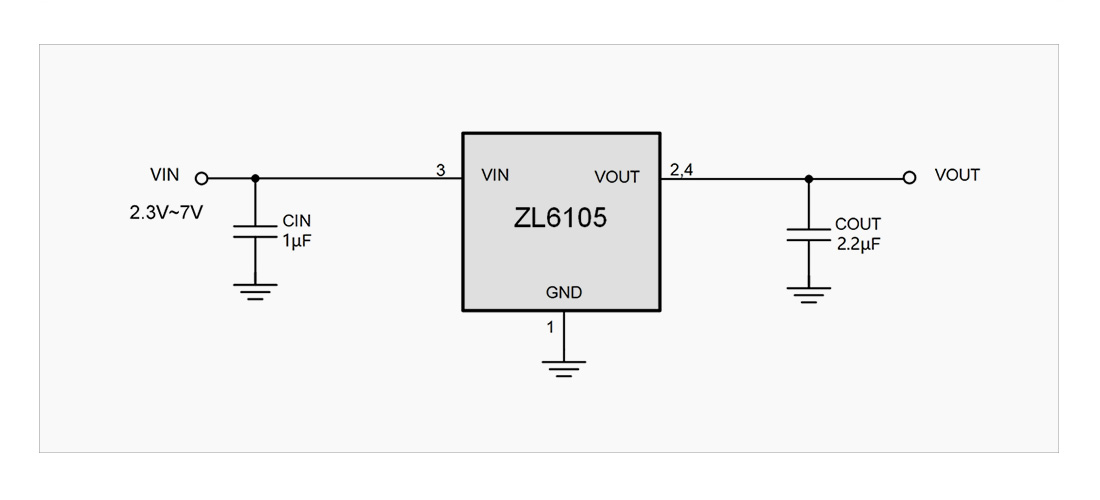

下圖是ZL6105的典型應用電路圖：
- 電源管理芯片（ZL6305）|
電源管理芯片（ZL6103）|
電源管理芯片（ZL6105）|
電源管理芯片（ZL6201）|
電源管理芯片（ZL6205）|
電源管理芯片（ZL6300）|
電源管理芯片ZL6303|
電源管理芯片（ZL6807）|
圖像顯示應用芯片ZMP110X|
LoRa系統級芯片|
智能讀寫卡芯片(ZSN603)|
LoRa智能組網芯片（二次開發）|
智能藍牙芯片| 數碼顯示與鍵盤管理芯片| 智能讀寫卡芯片（二次開發）| LoRa智能無線測溫芯片| 智能雨量檢測芯片(RS01)| 智能混合信號處理芯片（二次開發）

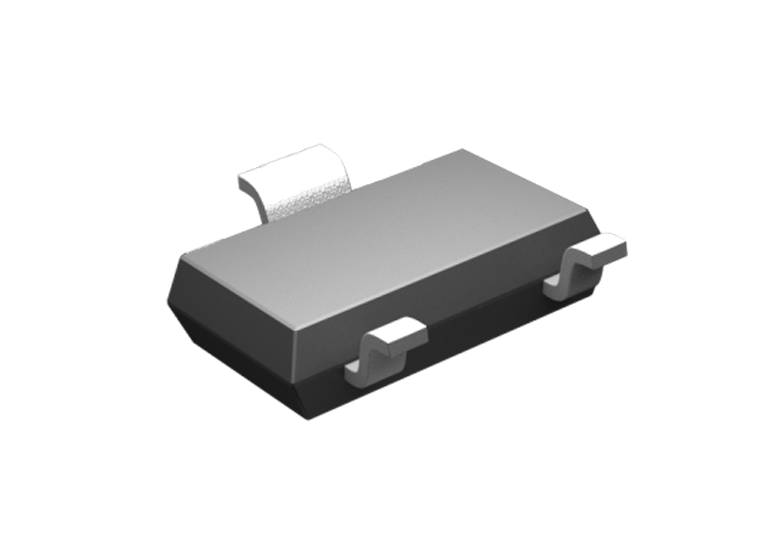

ZL6105

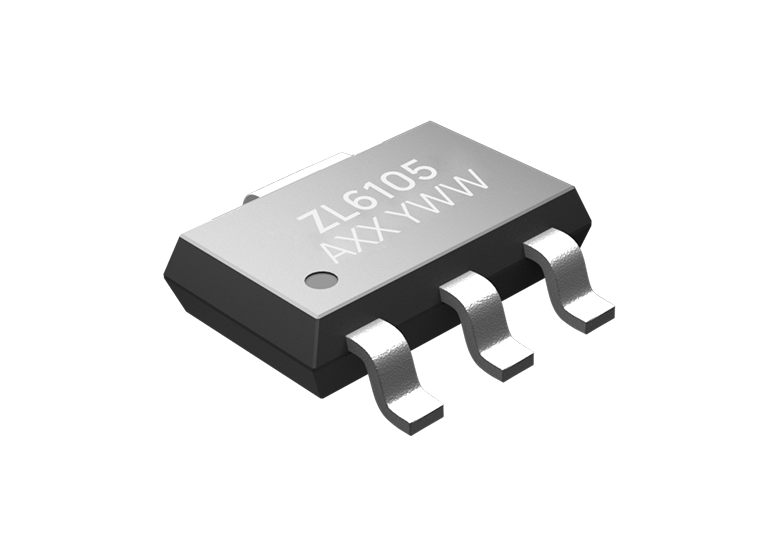

ZL6105是一款高性能500mA低壓差線性穩壓器，具有低壓差、低靜態電流、良好的負載調整率與線性調整率以及良好的PSRR等特點，ZL6105具有掉電快速放電功能，以及欠壓、過流、短路和過溫等保護功能。非常適用于 2.3至7.0V 的應用，并提供多種輸出電壓可供選擇，采用SOT-223封裝。

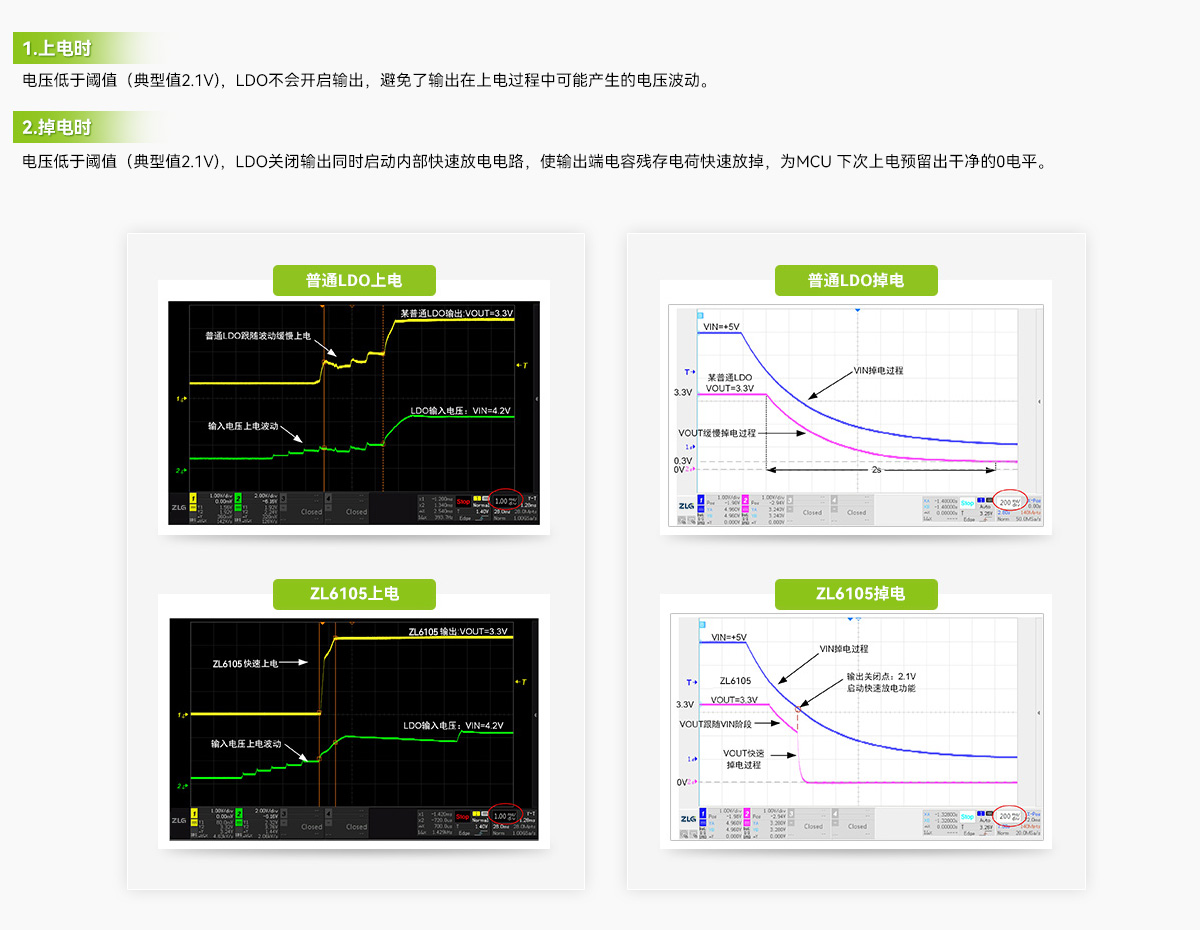

快速上下電
ZL6105芯片擁有快速上電和掉電快速放電功能，能很好保護MCU正常工作。

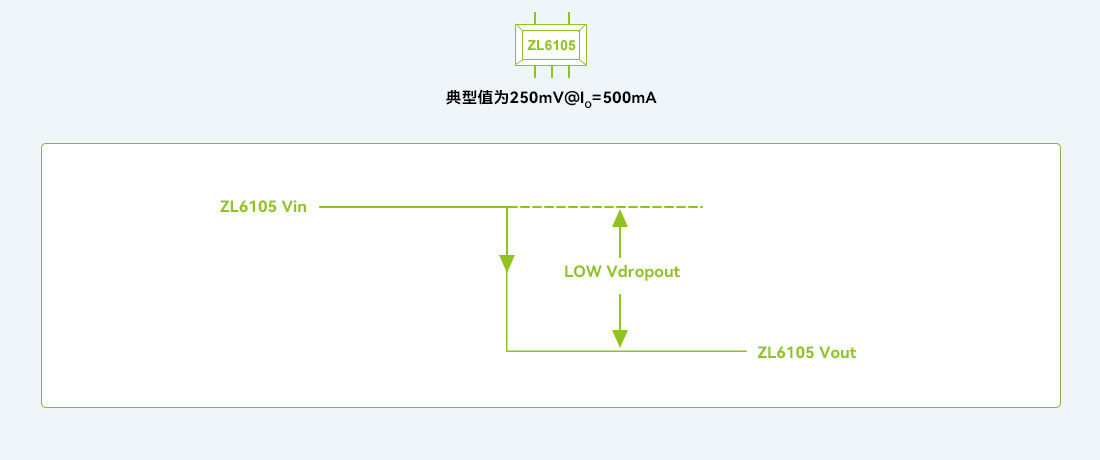

低壓差
ZL6105芯片具有低壓差特性，ZL6105典型值為250mV@IO=500mA。
低靜態電流
ZL6105的靜態電流典型值為50μA。
集成多種保護功能
ZL6105具有欠壓、過流、過溫和短路的保護功能。

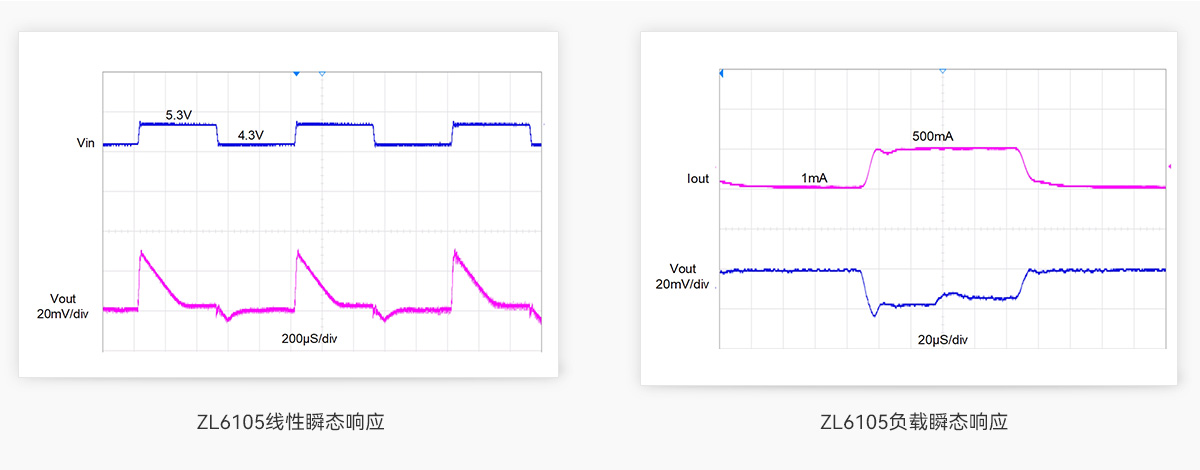

良好的調整率和瞬態響應
ZL6105具有較強的帶載能力（500mA），具有良好的負載調整率（＜1.5%）與線性調整率（0.4%），以及良好的瞬態響應，可在負載電流和電源電壓變化時做出快速響應。
產品選型
| 產品型號 | 輸出電壓(V)【注】 | 頂層絲印 | 封裝類型 | 顆/盤 | 濕敏等級 |
|---|---|---|---|---|---|
| ZL6105A18S2 | 1.8 | ZL6105 A18 YWW | SOT-223 | 3000 | MSL-3 |
| ZL6105A30S2 | 3.0 | ZL6105 A30 YWW | SOT-223 | 3000 | MSL-3 |
| ZL6105A33S2 | 3.3 | ZL6105 A33 YWW | SOT-223 | 3000 | MSL-3 |
注：其他輸出電壓可接受芯片定制。
