典型應用

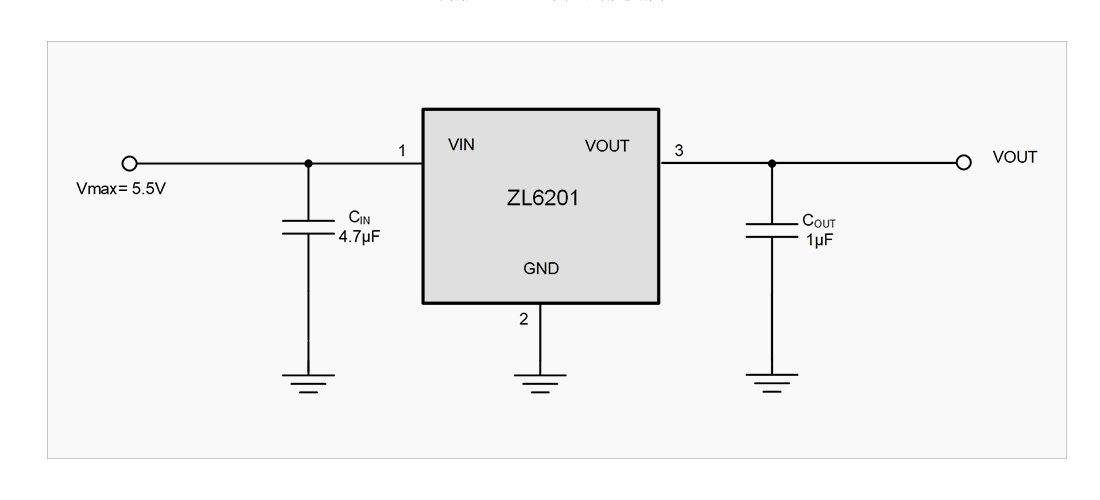

下圖是ZL6201的典型應用電路圖：
- 電源管理芯片（ZL6305）|
電源管理芯片（ZL6103）|
電源管理芯片（ZL6105）|
電源管理芯片（ZL6201）|
電源管理芯片（ZL6205）|
電源管理芯片（ZL6300）|
電源管理芯片ZL6303|
電源管理芯片（ZL6807）|
圖像顯示應用芯片ZMP110X|
LoRa系統級芯片|
智能讀寫卡芯片(ZSN603)|
LoRa智能組網芯片（二次開發）|
智能藍牙芯片| 數碼顯示與鍵盤管理芯片| 智能讀寫卡芯片（二次開發）| LoRa智能無線測溫芯片| 智能雨量檢測芯片(RS01)| 智能混合信號處理芯片（二次開發）
ZL6201

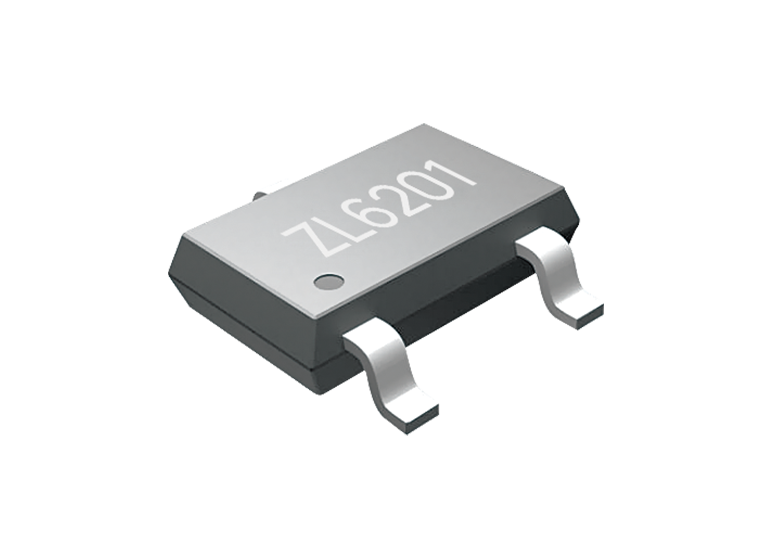

ZL6201是一款超低功耗的100mA低壓差線性穩壓器，具有良好的線性調整率和負載調整率，包含過流保護，短路保護等功能。典型靜態電流不超過1.8uA，芯片采用SOT23-3封裝，并提供多種輸出電壓型號可供選擇。
低壓差

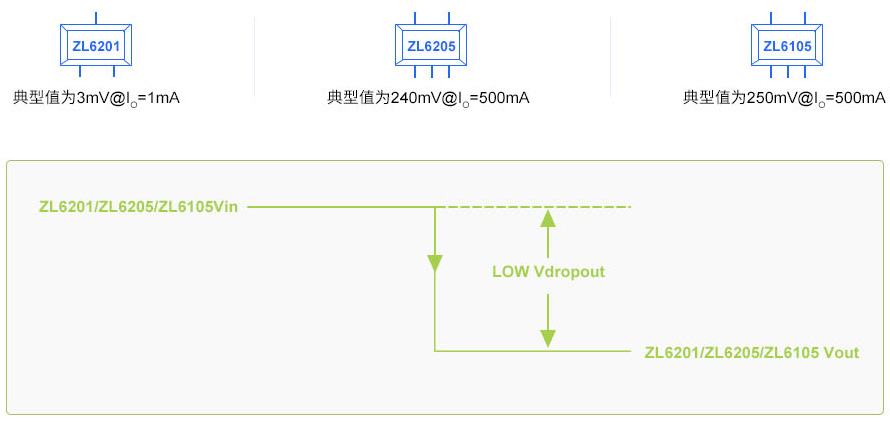

ZL6201芯片具有低壓差特性，ZL6201典型值為3mV@IO=1mA。
低靜態電流
ZL6201的靜態電流典型值為1.6μA，非常適合于低功耗場合。
集成多種保護功能
ZL6201具有欠壓、過流、過溫和短路的保護功能。
產品選型
| 產品型號 | 輸出電壓(V)【注】 | 頂層絲印 | 封裝類型 | 顆/盤 | 濕敏等級 |
|---|---|---|---|---|---|
| ZL6201A18S3 | 1.8 | BAXX | SOT23-3 | 3000 | MSL-3 |
| ZL6201A28S3 | 2.8 | BKXX | SOT23-3 | 3000 | MSL-3 |
| ZL6201A30S3 | 3.0 | BMXX | SOT23-3 | 3000 | MSL-3 |
| ZL6201A33S3 | 3.3 | BPXX | SOT23-3 | 3000 | MSL-3 |
注：其他輸出電壓可接受芯片定制。
