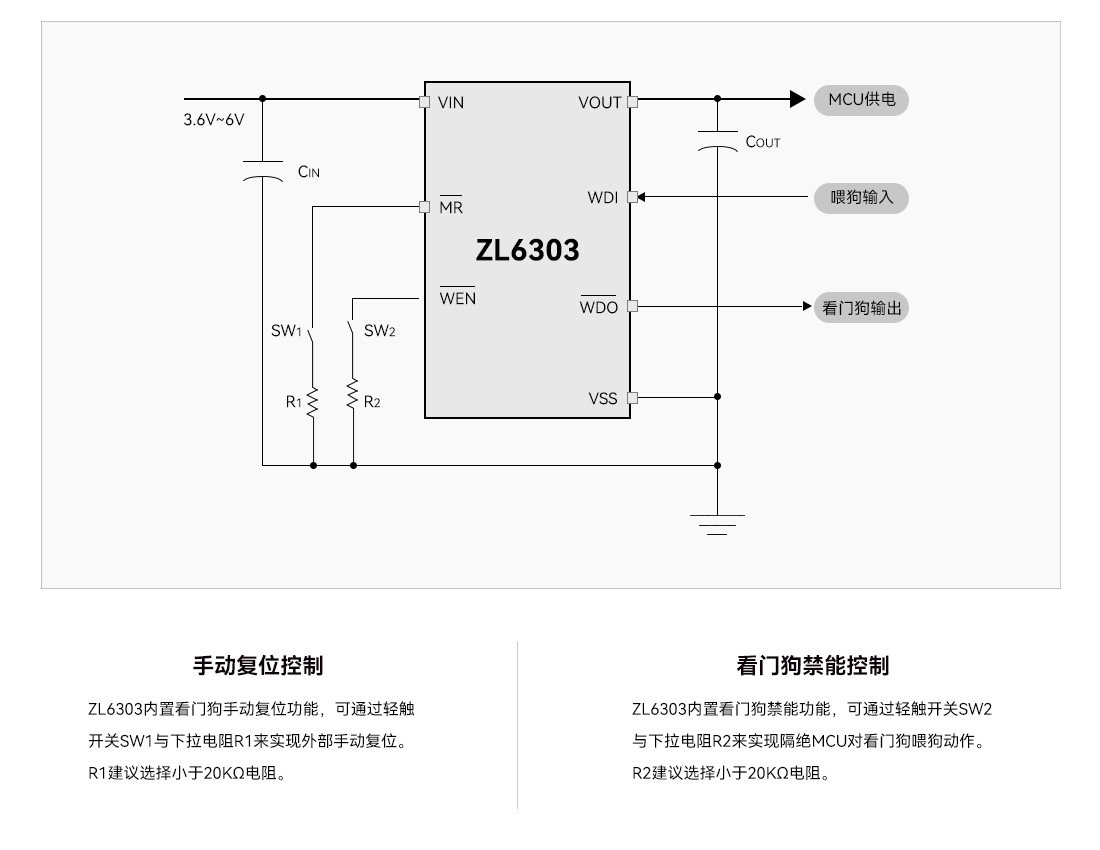

常規應用
下圖為看門狗功能的典型實現電路。由微處理器輸出的重復喂狗信號作用于看門狗的WDI信號輸入。
- 電源管理芯片（ZL6305）|
電源管理芯片（ZL6103）|
電源管理芯片（ZL6105）|
電源管理芯片（ZL6201）|
電源管理芯片（ZL6205）|
電源管理芯片（ZL6300）|
電源管理芯片ZL6303|
電源管理芯片（ZL6807）|
圖像顯示應用芯片ZMP110X|
LoRa系統級芯片|
智能讀寫卡芯片(ZSN603)|
LoRa智能組網芯片（二次開發）|
智能藍牙芯片| 數碼顯示與鍵盤管理芯片| 智能讀寫卡芯片（二次開發）| LoRa智能無線測溫芯片| 智能雨量檢測芯片(RS01)| 智能混合信號處理芯片（二次開發）

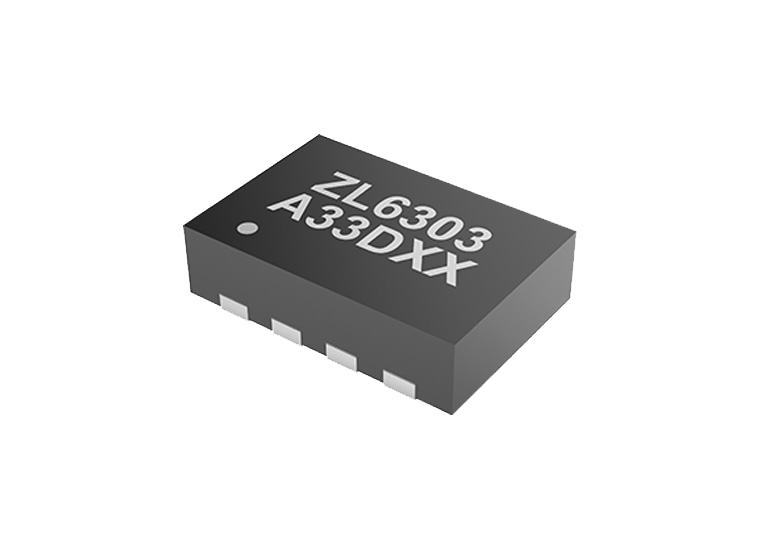

ZL6303
ZL6303是一個帶看門狗功能的低壓差線性穩壓器。具有低靜態電流、良好的負載調整率和線性調整率，并且能在輸入、輸出電壓差200mV的情況下提供300mA的輸出電流。內置過流保護功能和短路保護功能、看門狗功能、手動復位功能以及看門狗使能功能。特別適用于需要LDO為MCU供電并且外置看門狗功能的系統。采用SOP8/DFN3X3-8封裝，并提供多種輸出電壓型號可供選擇。
主要電器特性
| 參數 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 輸入電壓 | VIN | 7.0 | V | |||
| 初始輸出電壓精度 | VOUT-ACC | -1.0 | +1.0 | % | ||
| 輸出電壓 | VOE | IOUT=10mA VIN =VOUT+1V | 0.98×VOT | VOT（注4） | 1.02×VOT | V |
| 壓差（注5） | VDROP | IOUT=300mA | 200 | mV | ||
| 線性調整率 | VR-LINE | VIN=VOUT+1V~5V IOUT =10mA | 0.1 | 0.2 | 0.4 | %V |
| 負載特性 | VR-LOAD | IOUT=1mA~250mA | 40 | 80 | mV | |
| 欠壓閾值 | VUVLO | 1.8 | 2.15 | 2.3 | V | |
| VUVLO_HYS | 0.2 | V | ||||
| 最大輸出電流 | IOUT_MAX | 300 | 350 | mA | ||
| 過流保護電流 | IOCP | IOUT = 0 ~ 0.5A | 500 | mA | ||
| 關斷電流 | ISD | 10 | 100 | nA | ||
| 靜態電流 | ISS | IOUT=0 | 55 | 65 | μA | |
| 短路電流 | ISC | VOUT=0V | 100 | 200 | mA | |
| 紋波抑制比 | PSRR | VIN =VOUT+1V+1VPP IOUT =10mA，f=1KHz | 50 | dB | ||
| 關斷電阻 | ROUT-SH | 200 | Ω | |||
| 過溫保護 | T | 165 | ℃ | |||
| THYS | 20 | ℃ | ||||
| WEN使能 | VENH | VIN=2.3~5.0V | 70 | %VIN | ||
| VENL | VIN=2.3~5.0V | 30 | %VIN | |||
| WEN上拉電阻 | RWEN_UP | 52k | Ω | |||
| WDI | VWDIH | VOUT=2.3~5.0V | 70 | %VOUT | ||
| VWDIL | VOUT=2.3~5.0V | 30 | %VOUT | |||
| IWDI | VWDI=5V | 120 | 160 | uA | ||
| MR | VMRH | VOUT=2.3~5.0V | 70 | %VIN | ||
| VMRL | VOUT=2.3~5.0V | 30 | %VIN | |||
| MR到WDO延時 | TMR_WDO | 1 | us | |||
| MR有效脈寬 | TMR_TOFF | 1 | us | |||
| MR上拉電阻 | RMR_UP | 52K | Ω | |||
| 喂狗周期 | TWD | 1.2 | 1.7 | 3.0 | s | |
| 看門狗輸入脈寬 | TWDI | 50% WDI falling edge to 50% WDI rising edge | 100 | ns | ||
| VIN欠壓到WDO響應時間 | TRD | 10 | ns | |||
| VIN恢復到WDO響應時間 | TRP | 250 | 300 | ms | ||
| RST閾值 | VRST | 2.7 | 2.8 | 2.9 | V | |
| RST遲滯 | VRST_HYS | 0.05 | 0.1 | V |
測試條件為VIN =4.3V,VOUT=3.3V、CIN =1uF、COUT =4.7uF、IOUT=10mA、TA=25℃

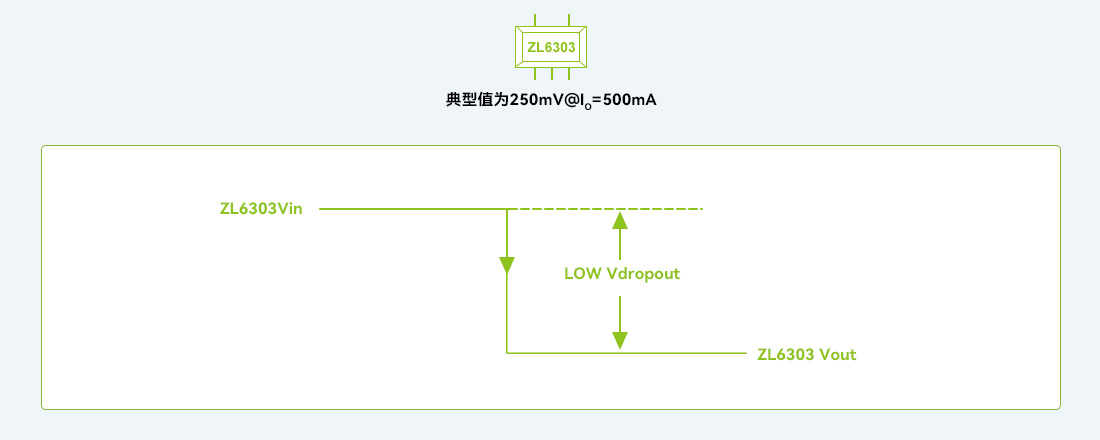

低壓差
ZL6303典型值為250mV@IO=500mA。

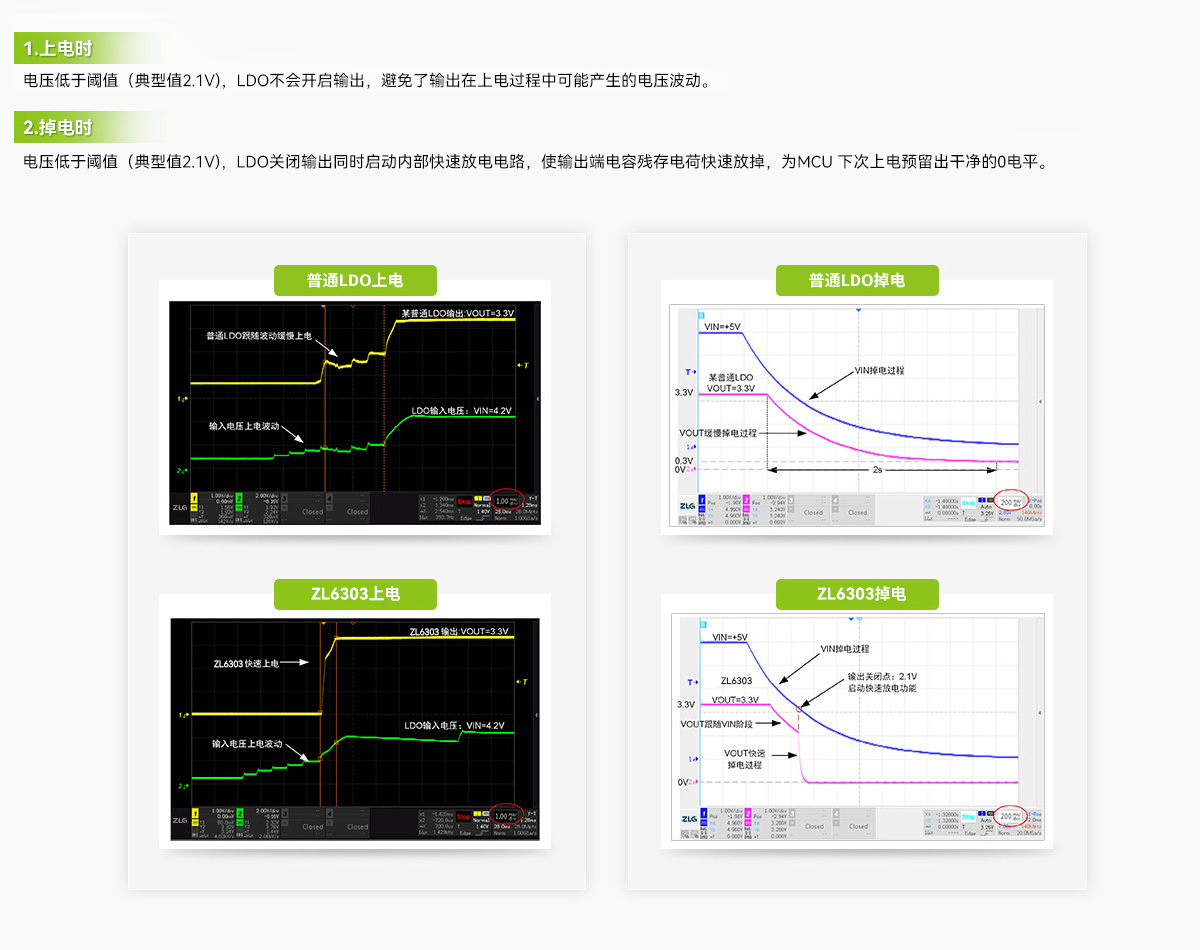

快速上下電
ZL6303芯片擁有快速上電和掉電快速放電功能，能很好保護MCU正常工作。
產品選型
| 產品型號 | 輸出電壓(V)【注】 | 頂層絲印 | 封裝類型 | 顆/盤 | 濕敏等級 |
|---|---|---|---|---|---|
| ZL6303A33D8 | 3.3 | ZL6303 A33DXX | DFN3X3-8 | 3000 | MSL-3 |
| ZL6303A33P8 | 3.3 | ZL6303 A33PXX | SOP8 | 4000 | MSL-3 |
注：其他輸出電壓可接受芯片定制。
