常規應用

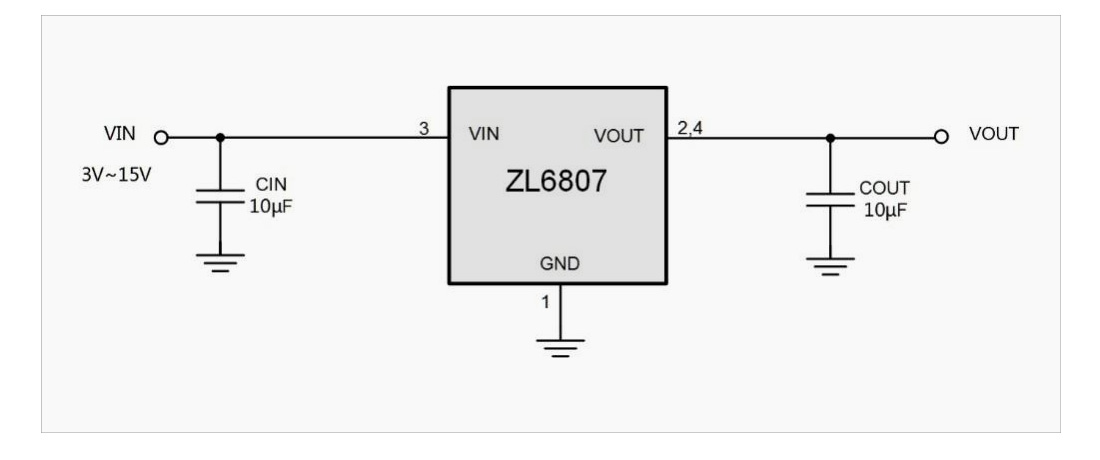

如下圖是ZL6807的典型應用電路圖。
- 電源管理芯片（ZL6305）|
電源管理芯片（ZL6103）|
電源管理芯片（ZL6105）|
電源管理芯片（ZL6201）|
電源管理芯片（ZL6205）|
電源管理芯片（ZL6300）|
電源管理芯片ZL6303|
電源管理芯片（ZL6807）|
圖像顯示應用芯片ZMP110X|
LoRa系統級芯片|
智能讀寫卡芯片(ZSN603)|
LoRa智能組網芯片（二次開發）|
智能藍牙芯片| 數碼顯示與鍵盤管理芯片| 智能讀寫卡芯片（二次開發）| LoRa智能無線測溫芯片| 智能雨量檢測芯片(RS01)| 智能混合信號處理芯片（二次開發）

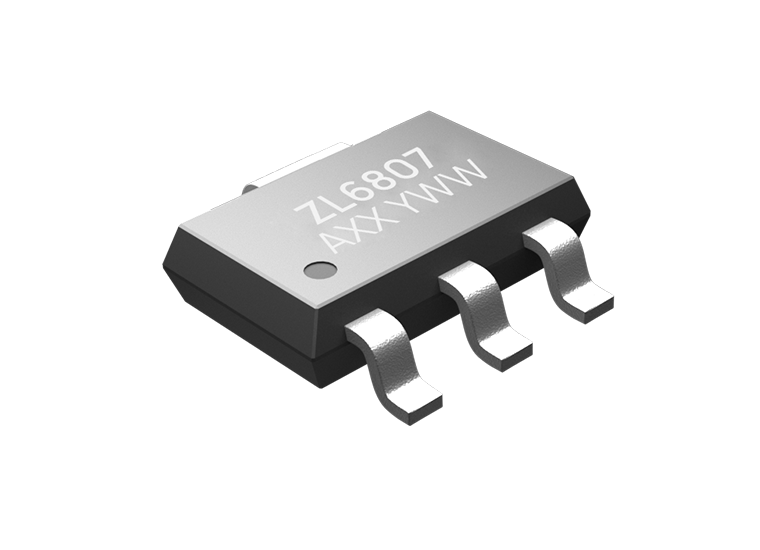

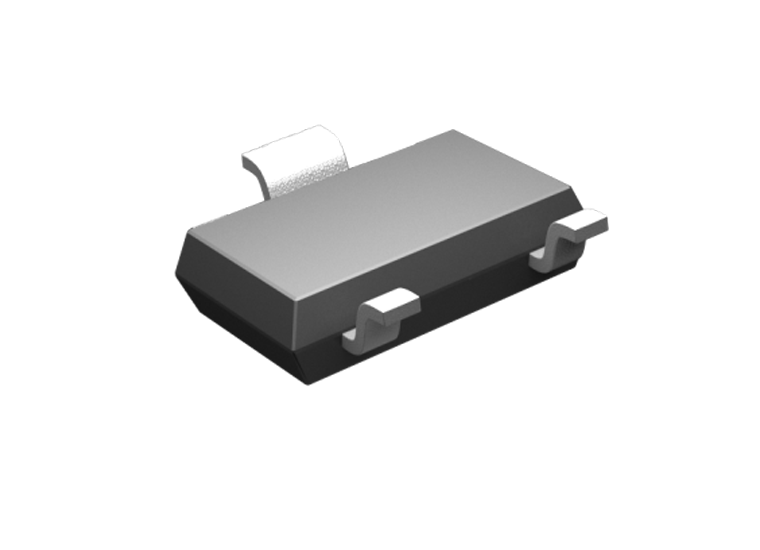

ZL6807
ZL6807是一款寬壓輸入700mA線性穩壓器，具有高精度電壓輸出、良好的線性調整率和負載調整率，并且具有高電源抑制比,較低的靜態功耗，適用于18V以下的供電設備。內置快速放電電路、欠壓保護、過流保護、短路保護和過溫保護等保護功能，采用SOT-223封裝并提供多種電壓可供選擇。

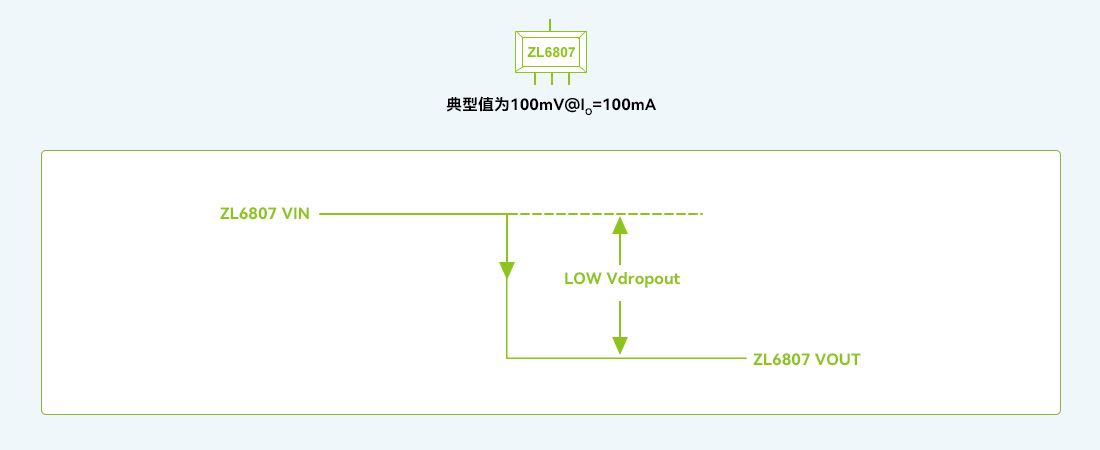

低壓差
電氣特性
| 參數 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| VOUT-ACC | 初始輸出電壓精度 | -1 | +1 | % | ||
| VOE | 輸出電壓 | IOUT=600mA | 0.98×VOT | VOT（注4） | 1.02×VOT | V |
| VR-LINE | 線性調整率 | VIN=VOUT+1.5V~18V IOUT=70mA | 0.32 | % | ||
| VR-LOAD | 負載調整率 | IOUT=μA~600mA | 0.69 | mA | ||
| VUVLO | 欠壓關斷閾值 | 3 | mA | |||
| IOUT_MAX | 最大輸出電流 | VIN=5V Ta=25℃ | 700（注5） | μA | ||
| IOCP | 過流保護電流 | VIN=VOUT+2.5V~18V I OUT from 0 to 1.2A | 1000 | mA | ||
| ISS | 靜態電流 | IOUT=0 | 65 | mV | ||
| ISC | 短路電流 | VOUT=0V | 300 | |||
| VDROP | 壓差（注6） | IOUT=600mA | 1200 | dB | ||
| IOUT=100mA | 100 | |||||
| PSRR | 紋波抑制比 | IOUT=1mA，f=1kHZ | 600 | Ω | ||
| ROUT-SH | 關斷輸出電阻 | 100 | ||||
| TSD | 熱關斷溫度 | 140 | 160 | ℃ | ||
| THYS | 熱遲滯溫度 | 20 | ℃ |
產品選型
| 產品型號 | 輸出電壓(V)【注】 | 頂層絲印 | 封裝類型 | 顆/盤 | 濕敏等級 |
|---|---|---|---|---|---|
| ZL6807A18S2 | 1.8 | ZL6807 A18 YWW | SOT-223 | 3000 | MSL-3 |
| ZL6807A30S2 | 3.0 | ZL6807 A30 YWW | SOT-223 | 3000 | MSL-3 |
| ZL6807A33S2 | 3.3 | ZL6807 A33 YWW | SOT-223 | 3000 | MSL-3 |
注：其他輸出電壓可接受芯片定制。
