LoRa射頻模組

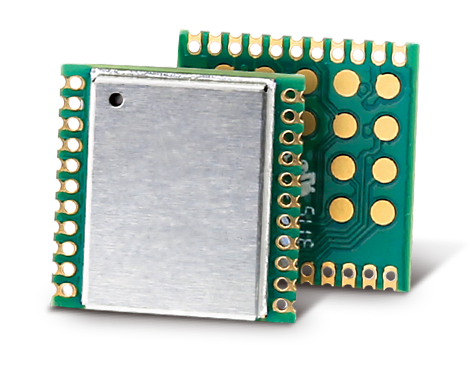

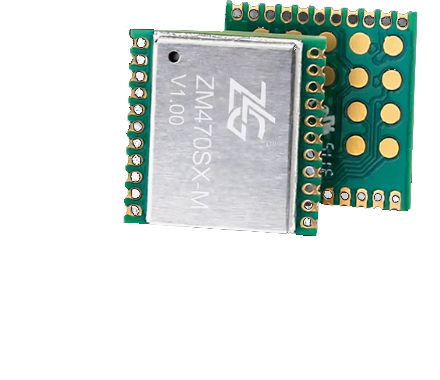

ZM470/433SX-M
ZM470/433SX-M系列模組是廣州致遠電子有限公司自主研發的一款工業級射頻無線產品。模組采用超高的LoRa調制技術設計，完美解決了小數據量在復雜環境中的超遠距通信問題。
相較傳統調制技術，ZM470/433SX-M系列模組在抑制同頻干擾的性能方面也具有明顯優勢，解決了傳統設計方案無法同時兼顧距離、抗擾和功耗的弊端。另外，模組集成了+20dBm的可調功率放大器，并可獲得超過-148dBm的接收靈敏度，鏈路預算達到了先進行業水平，針對應用于遠距離傳輸且對可靠性要求較高的場合，該方案是不二之選。
產品選型
建議按照MPQ數量采購。
（芯片采用Semtech SX1278）
評估套件：ZM470SX-DEMO（含兩個底板、兩個ZM470SX-M模組、兩根470MHz天線及相關配件），如需評估ZM433SX-M，可在程序上改動評估板上模組頻點至433MHz，并另行更換匹配天線。
初次使用強烈建議購買評估套件進行初步評估測試。

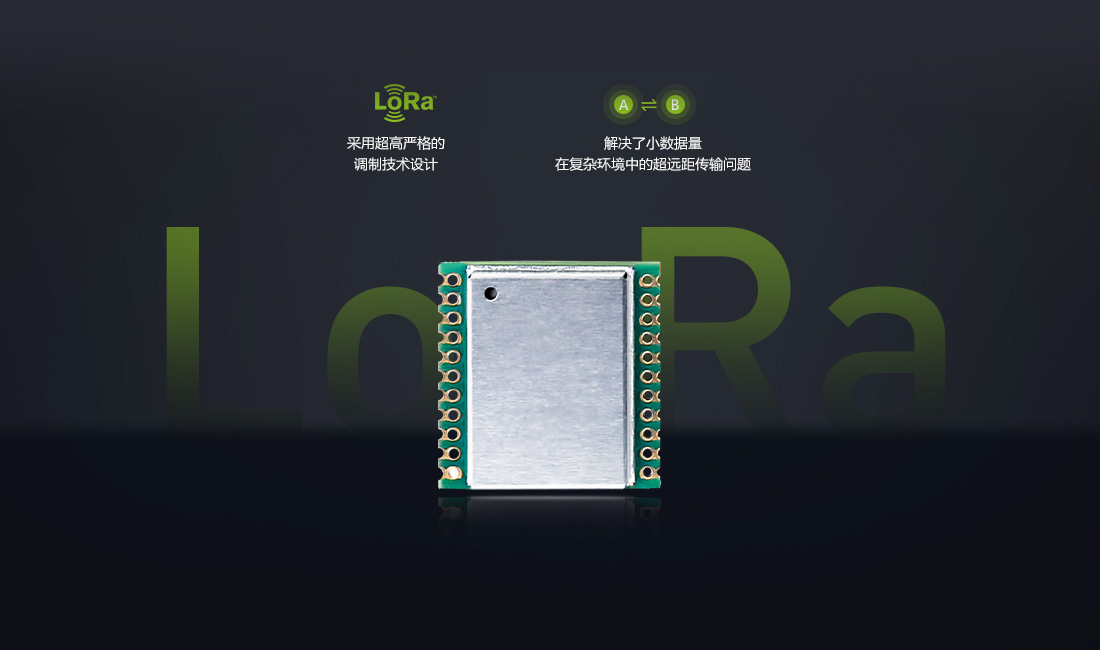

LoRa調制技術，強勁出眾
高達-148dBm的接收靈敏度
LoRa調制技術對信號進行獨有的頻譜擴寬處理，可獲得超過-148dBm的接收靈敏度，鏈路預算達到了行業先進水平，針對應用于遠距離傳輸且對可靠性要求極高的場合，該方案是不二之選。
發射功率多級可調
模組集成了最大+20dBm的功率放大器，并提供5~18dBm@Step 1dB多個可調的功率等級，用戶可根據應用環境的不同，自由調整信號的覆蓋范圍。

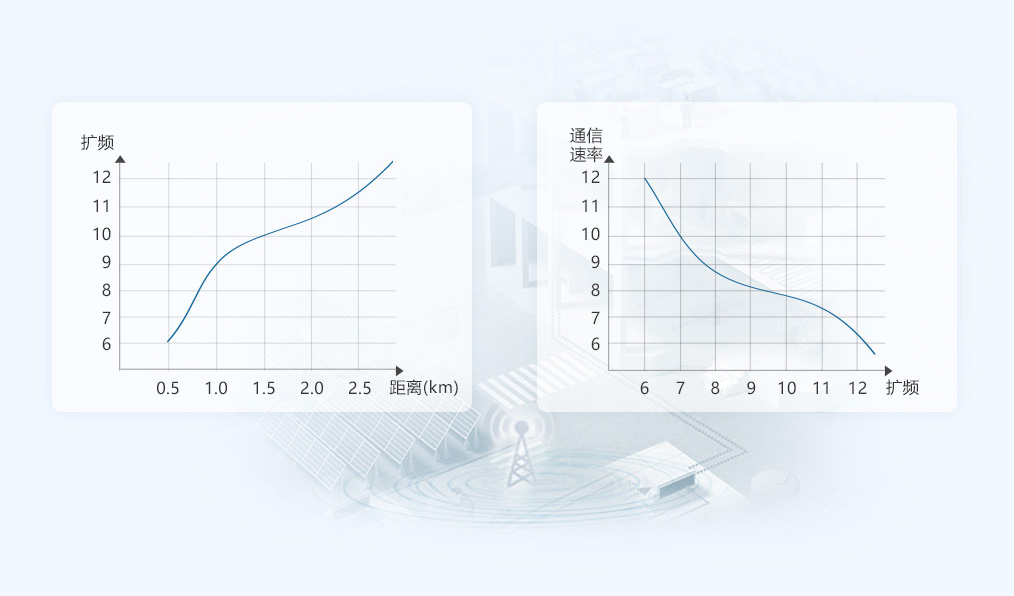

靈活可調的擴頻因子
模組可以通過調整擴頻因子（數值為6~12）、調制帶寬及糾錯率等變量，在通信速率及傳輸距離和抗干擾特性之間取得更好的平衡；在發射功率一定時，通常擴頻因子被設置得越大，模組可獲得的接收靈敏度就越高，通信距離將越遠，但會同時導致通信速率降低。
優良的抗擾特性
LoRa調制解調器集成擴頻調制及出色的前向糾錯技術，甚至能將數據從噪聲中（負信噪比）提取出來，相較傳統的FSK或OOK調制技術相比，極大的提高了鏈路的魯棒性。

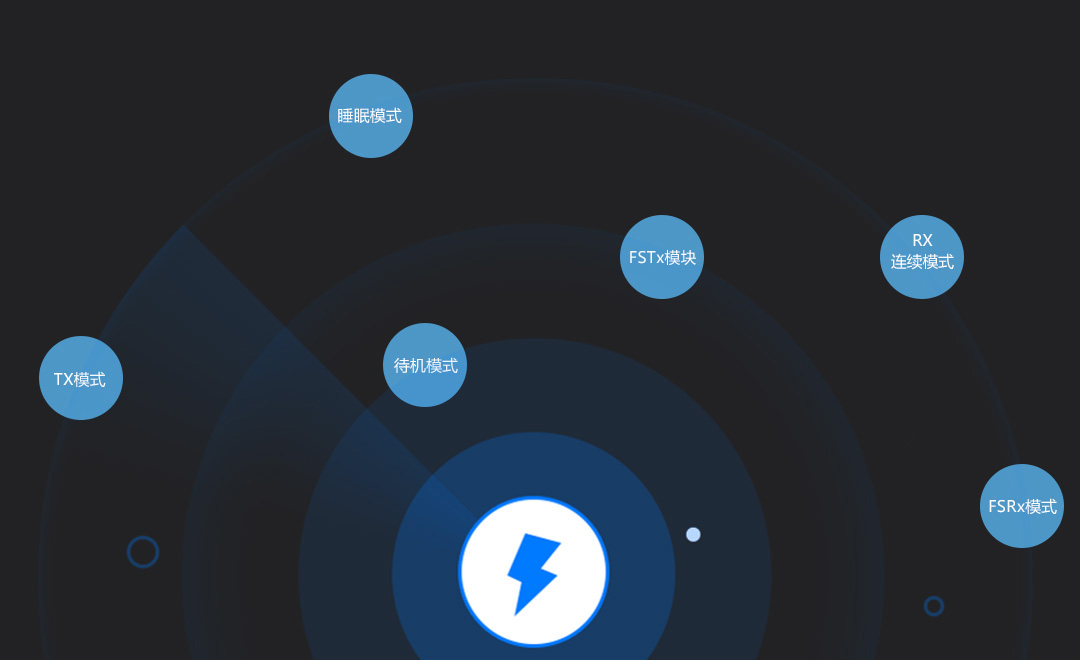

支持多種低功耗操作模式
用戶可自由操控模組內部功能部件的啟用和關閉，支持多種休眠和待機模式，讓能耗和性能得到更加細化平衡。

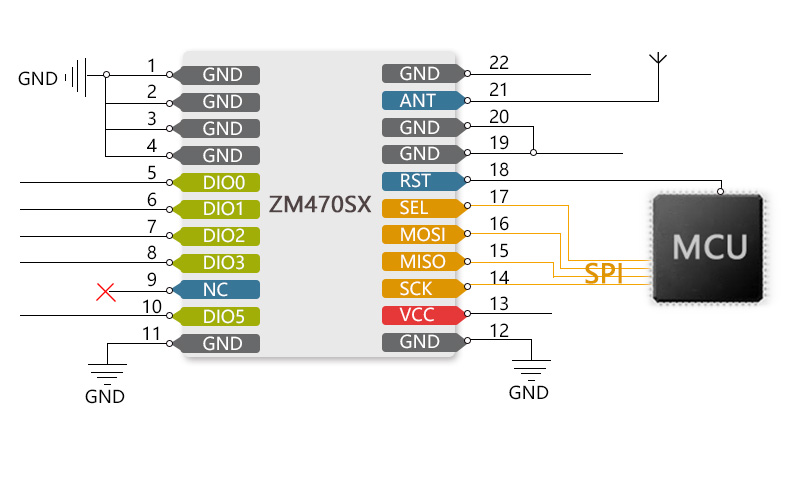

模組接口資源
ZM470/433SX-M系列模組采用SPI接口作為從機與用戶MCU連接，天線從模組管腳引出，用戶可根據產品的實際需求外接各種形式的天線。
模組出廠默認不帶天線，用戶在使用非標準接口的天線時，請注意與產品外殼和結構的匹配，必要時可聯系我司，借助射頻模擬實驗室進行匹配調試。
符合ISM免費頻段標準
模組支持頻率范圍410~525MHz，涵蓋經國際許可的免費通用頻段。
支持多種調制方式
除支持LoRa擴頻調制方式外，模組同時還支持其他多個標準的調制方式如FSK/GFSK/MSK/GMSK/OOK，且可在休眠模式下相互切換，結合起來既實現了遠距離調制能力又能使用標準的FSK或OOK調制技術。

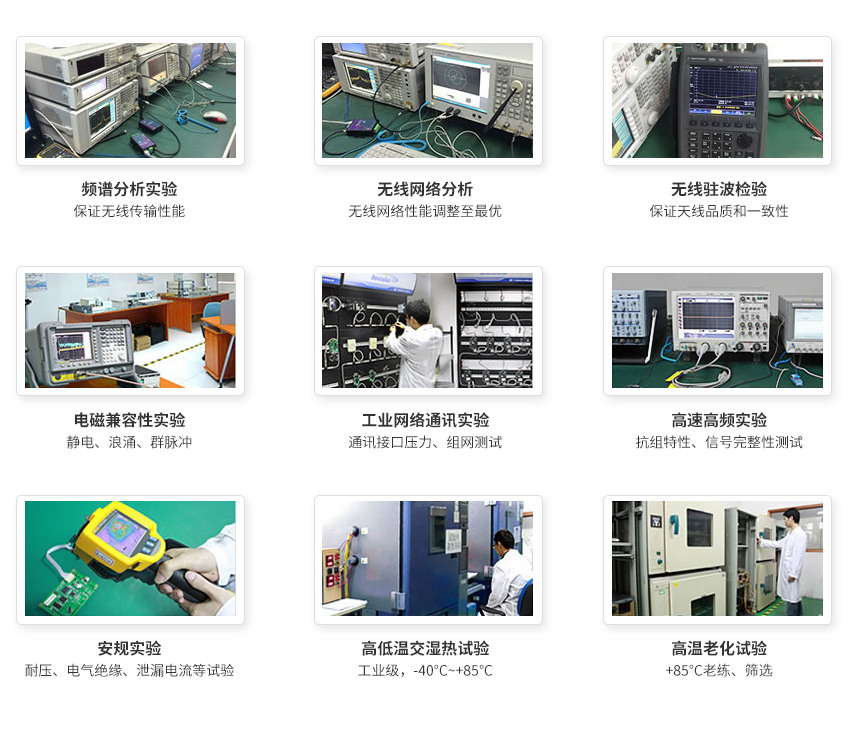

射頻模擬實驗室，無線通信產品的質量保證
