功能特點
單通道VBNET系列
- 支持 9-48V 寬壓供電，滿足 12/24V 系統；
- 支持 Type-C 接口（5V）供電；
- 支持 1 端口車載以太網 100/1000BASE-T1， OPEN2/電連/泰科/羅森博格接口；
- 支持 1 端口標準以太網 100BASE-TX 或 1000BASE-T，RJ45接口；
- 支持自適應速率協商；
- 支持 DIP 開關配置 Master/Slave 模式；
- 整機功耗<2W；
- 體積小巧，方便便攜：84*63*30mm；
- 車載以太網網絡診斷、汽車電子應用、大數據通訊。

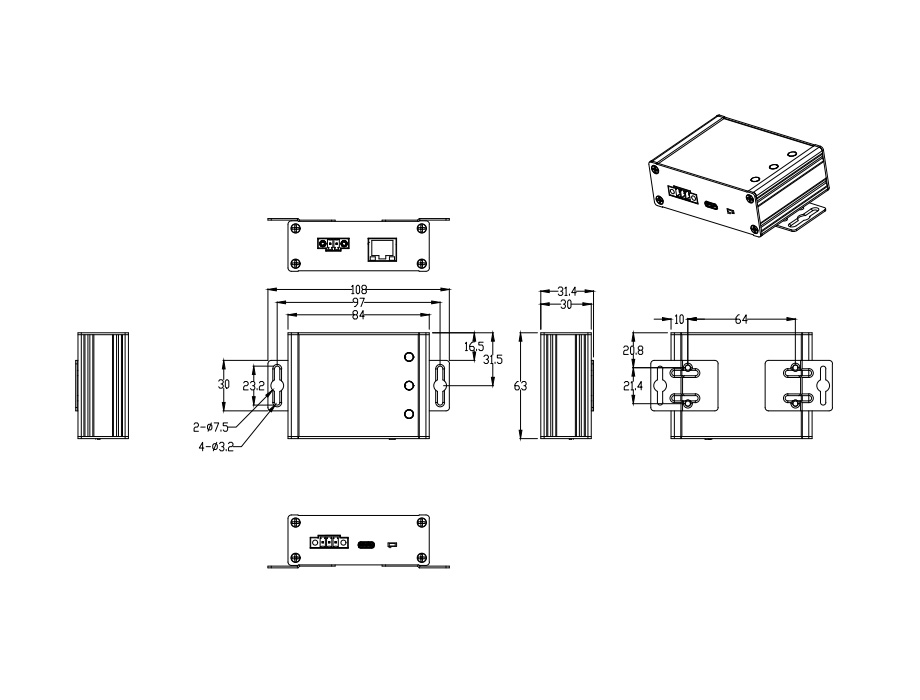

尺寸圖
配件清單
配件清單僅供參考，請以實物為準
| VBNET-100U裝箱單 | ||||
|---|---|---|---|---|
| 序號 | 名稱 | 數量 | 單 位 | 備注 |
| 1 | VBNET-100U設備 | 1 | 臺 | |
| 2 | 2P端子 | 1 | 個 | |
| 3 | 3P端子 | 1 | 個 | |
| 4 | 金屬掛件 | 2 | 個 | |
| 5 | 公制螺絲 | 4 | 顆 | |
| 6 | 網線 | 1 | 條 | |
| 7 | 合格證 | 1 | 張 | |
| VBNET-1GU裝箱單 | ||||
|---|---|---|---|---|
| 序號 | 名稱 | 數量 | 單 位 | 備注 |
| 1 | VBNET-1GU設備 | 1 | 臺 | |
| 2 | 2P端子 | 1 | 個 | |
| 3 | 3P端子 | 1 | 個 | |
| 4 | 金屬掛件 | 2 | 個 | |
| 5 | 公制螺絲 | 4 | 顆 | |
| 6 | 網線 | 1 | 條 | |
| 7 | 合格證 | 1 | 張 | |
| VBNET-1GC/1GH/1GM 裝箱單 | ||||
|---|---|---|---|---|
| 序號 | 名稱 | 數量 | 單 位 | 備注 |
| 1 | 車載以太網設備 | 1 | 臺 | |
| 2 | 車載以太網線纜 | 1 | 條 | |
| 3 | 3P 端子 | 1 | 個 | |
| 4 | 金屬掛件 | 2 | 個 | |
| 5 | 公制螺絲 | 8 | 顆 | |
| 6 | 以太網線纜 | 1 | 條 | |
| 7 | 導軌 | 1 | 個 | |
| VBNET-4302裝箱單 | ||||
|---|---|---|---|---|
| 序號 | 名稱 | 數量 | 單 位 | 備注 |
| 1 | VBNET-4302設備 | 1 | 臺 | |
| 2 | 3.81-3P端子 | 1 | 個 | |
| 3 | 以太網通訊線纜 | 1 | 條 | |
| 4 | 12V電源適配器 | 1 | 個 | |
| 5 | 電源轉接絲 | 1 | 條 | |
| 6 | 金屬掛件 | 2 | 個 | |
| 7 | 公制螺絲 | 8 | 顆 | |
