EPCM5300A-LI 高性能柔性擴展工控機
EPCM5300A-LI工控機是基于M6548核心板開發的高性能工控機，工控機標配M6548-2GF8GLI-T工控核心板，是一款設計簡潔、支持擴展、性能強勁工控機。
硬件資源表
| EPCM5300A-LI | |||
|---|---|---|---|
| 處理器 | TI AM6548 | 2D圖形加速 | 支持 |
| ARM?內核 | 四核Cortex?-A53 +雙核Cortex?-R5F | 3D圖形加速 | 支持 |
| 主頻 | 1.1GHz+ 400MHz | LCD接口（RGB888） | 支持 |
| 操作系統 | Debian | VGA接口 | 通過RGB轉換支持 |
| 運行內存（SDRAM） | 2GB | LVDS接口 | 1路，4-Lane |
| 板載存儲（eMMC） | 8GB | 顯示分辨率 | 最高1920*1200 |
| 獨立硬件看門狗 | 支持，1.6秒溢出 | 電阻觸摸屏 | IIC、SPI或USB擴展支持 |
| 可編程實時單元PRU | 3組（每組2個，最多6個） | 電容觸摸屏 | IIC擴展支持 |
| PRU擴展UART | 最高18路 | MIPI-CSI | 1路，4-Lane |
| PRU擴展以太網 | 最高6路千兆以太網 | 攝像頭分辨率 | 最高4096*4096 |
| UART | 5路（含1路調試串口） | 音頻接口 | 最高3路 |
| 以太網 | 1路10/100/1000Mbps | PWM | 最高6路 |
| RTC實時時鐘 | IIC擴展支持 | CAP捕獲 | 1路 |
| IIC | 最高4路 | 正交編碼脈沖 | 最高3路 |
| SPI | 最高6路 | ADC | 2個12位ADC，16路通道 |
| CAN-FD | 2路 | GPIO | 最高200路 |
| OSPI Flash① | 最高2路 | 供電電壓 | +5.0V |
| SD/MMC | 1路 | 工作溫度⑤ | -40℃~+70℃ |
| USB 2.0② | 2路 | 機械尺寸 | 232mm*113.2mm*44.5mm |
| USB 3.1③ | 1路 | PRU擴展配件 | EPCM5300A-PRU擴展機 |
| ④PCI-Express 3.1 | 最高2路 | ||
注：
- ①OSPI Flash：最高2路，其中1路與UART復用
- ③USB 3.1（暫不支持）：1路，與1路PCIe復用
- ⑤工作溫度：-40℃~+70℃（取決于散熱器，致遠散熱器只測到70度）
- ②USB 2.0：2路，其中1路可與USB 3.1復用
- ④PCI-Express 3.1（暫只支持PCIe 2.0）：最高2路，支持1-Lane和2-Lane

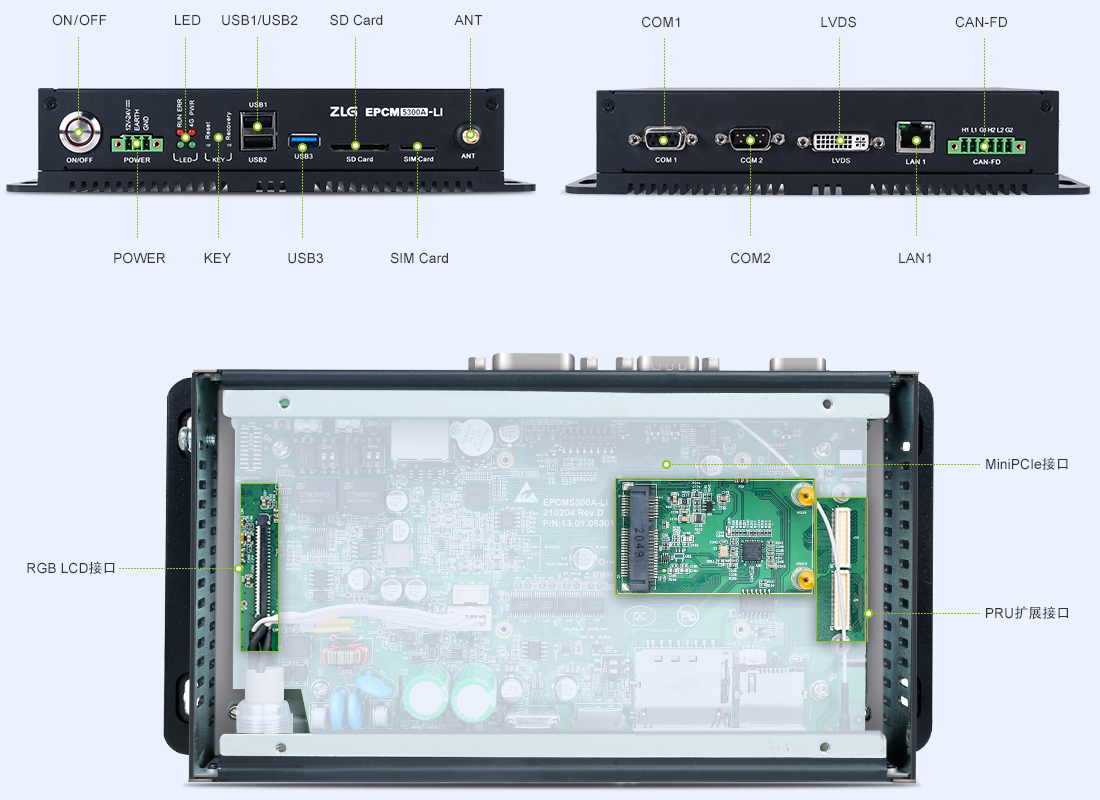

接口豐富，多場景應用
EPCM5300A-LI主機集成了大量的外設和接口資源，千兆以太網、UART、CAN-FD、LVDS、Mipi、USB 3.0、PCIE、IIC、SPI、GPIO等資源悉數引出，滿足多場景使用。
可堆疊、可擴展的靈活擴展設計
EPCM5300A-LI主機兼容EPCM5300A-PRU模塊，可用于擴展千兆以太網和串口，最多可擴展6路千兆以太網或18路串口。也可選配擴展堆疊EPCM5300A-PRU擴展機（支持擴展8路串口或6路千兆以太網），輕松組裝更省心。
搭配ZWS物聯網云平臺，快速實現系統智能化升級
基于致遠電子自主研發的ZWS物聯網云平臺，讓設備實現智能化升級，支持遠程固件升級、日志文件快速召回、業務數據監控、組態可視化呈現、海量數據分析等功能。
廣泛應用領域
