用于逆變器監控的數據采集器是怎樣設計的
逆變器也稱逆變電源，是將直流電能轉變成交流電能的變流裝置。光伏逆變器就是應用在太陽能光伏發電系統中的逆變器，是光伏系統中的一個重要部件，根據逆變器用途又可分為獨立型電源用和并網用二種。

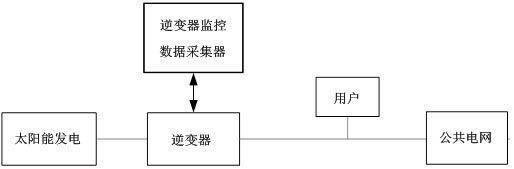

逆變器數據采集器是用于光伏電站中采集、記錄逆變器與匯流箱等設備的工作狀態及運行信息，并通過以太網、GPRS或Wi-Fi將監控信息提交給上級監控系統的設備。
其不僅可以監測單臺設備，也可以通過RS-485總線方式監測大規模光伏電站中的多臺設備，監測對象包括：逆變器、環境監測儀、光伏匯流箱、電表等。數據采集器同時具備接收和執行網絡調度指令的功能。
逆變器數據采集器通過采集、記錄逆變器的工作狀態和發電情況對光伏電站系統進行有效監控，特點：
- 支持1路或多路RS-485接口，與逆變器、電表或其他光伏設備通信；
- 支持Wi-Fi、GPRS等通信方式，通過無線與后臺監控中心或用戶交互信息；
- 支持以太網與RS-232接口，與監控服務器通信；
- 支持SD卡等大容量存儲設備；
- LCD液晶，人機交互控制以及監控?cái)?shù)據顯示；
- 本地?cái)?shù)據記錄，包括逆變實時數據、系統信息、并網統計信息等；
- 支持WebServer，便于用戶手機或后臺服務器通過網頁瀏覽方式監控逆變信息；
- 預留CAN總線接口，便于擴展儲能管理或其他CAN總線接口光伏設備。

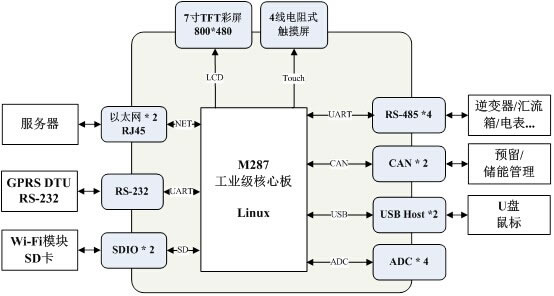

不同的逆變器數據采集器實現方案有所差異，但M287工業級核心板自身所支持的豐富功能與特性，恰能滿足多種數據采集器方案需求，適配性高。

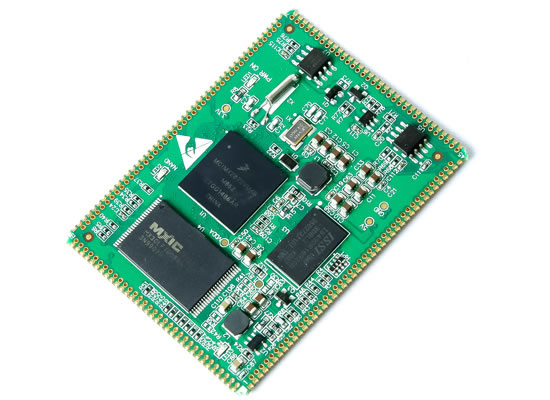

M287功能特點：
- M287核心板，靜電、浪涌、脈沖抗干擾設計符合工業4級，主要功能特點：
- 基于freescale Arm9?多媒體處理器i.MX287，支持Linux操作系統；
- 雙網口，處理器內部自帶雙路以太網控制器，并集成3端口交換機功能；支持雙網冗余與內外網隔離功能；
- 6串口，最多6路UART（含調試串口），支持GPRS、RS-232、RS-485功能擴展；
- 2路CAN，集成2路CAN2.0控制器，可做預留亦可作其他CAN設備通信接口；
- 2路SDIO接口，可同時支持SD卡與 SDIO Wi-Fi，在保證大容量數據存儲接口完備的條件允許以業界驗證穩定的SDIO接口擴展Wi-Fi功能；
- Wi-Fi支持AP，業已完善的Wi-Fi驅動同時支持AP功能，允許用戶手機等移動設備接入，實現無線、遠程、多用戶控制；
- WebServer,Linux系統支持完備的網絡協議，支持WebServer,用戶可通過無線或有線方式在遠端通過網頁界面的形式對采集器數據進行監測和控制。
- TFT液晶，支持800*480通用分辨率與4線電阻式觸摸屏，滿足絕大多數場合下的人機交互控制。
