CAN/CAN FD接口卡產品

高性能CAN FD開發分析工具

USBCANFD系列接口卡

CAN FD總線因其高速率與高數據吞吐量，未來將廣泛應用于汽車電子領域。ZLG基于CAN FD應用需求，推出CAN FD升級與測試方案。USBCANFD系列接口卡通過USB2.0端口與PC連接，與CANFD網絡進行數據收發，構成CAN FD總線控制節點，結合上位機軟件ZCANPRO，可有效監測診斷CAN FD數據。ZLG同時提供可嵌入式CAN FD擴展產品CANFDSM-100，可快速實現汽車CAN網絡升級。

• 集成1/2路CAN FD接口，兼容高速CAN和CAN FD；
• CAN FD波特率在1Mbps~5Mbps之間任意可編程；
• 每通道支持最高64條ID濾波，以及100條定時發送報文；
• 支持車載DBC協議解析和DBC發送；
• 支持車載UDS診斷，符合ISO15765規范；
• 支持CANopen、J1939、DeviceNet等協議解析。

方案應用

選型表

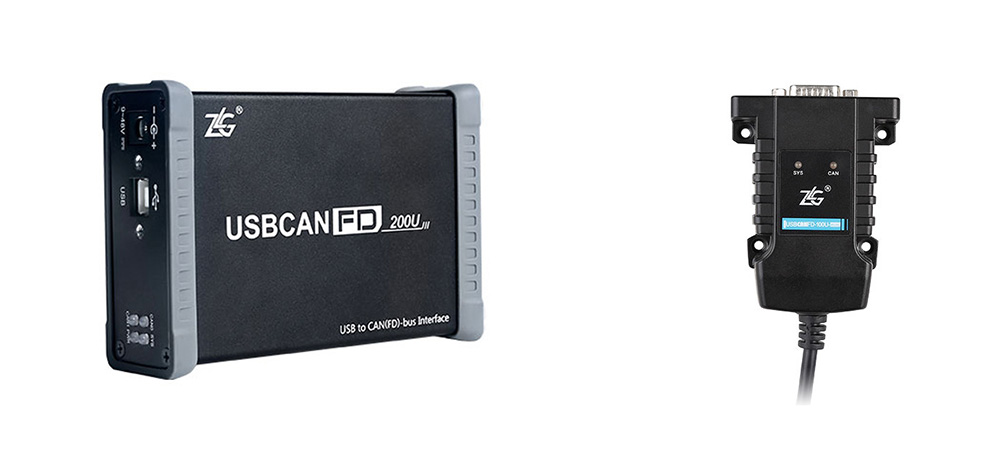

型號	USBCANFD-200U	USBCANFD-100U	USBCANFD-100U-mini
實物圖
CANFD路數	2路	1路	1路
接口形式	DB9接口	DB9接口	DB9接口
工業級	√	√	√
電氣隔離	√	√	√
CANFD標準	ISO/Bosch	ISO/Bosch	ISO/Bosch
CANFD仲裁ID段波特率	40K~1Mbps	40K~1Mbps	40K~1Mbps
CANFD數據段加速波特率	100K~5Mbps	100K~5Mbps	100K~5Mbps
CANFD發送能力	3000幀/秒（每路）	3000幀/秒（每路）	3000幀/秒（每路）
CANFD接收能力	10000幀/秒（每路）	10000幀/秒（每路）	10000幀/秒（每路）
USB2.0速率	480Mbps	480Mbps	480Mbps
底層定時發送	支持	支持	支持
Windows系統驅動	支持	支持	支持
Linux系統驅動	支持	支持	支持
車載DBC協議收發	支持	支持	支持
車載UDS協議診斷	支持	支持	支持
CANopen與J1939協議分析	支持	支持	支持
外殼	金屬	金屬	塑料
120歐終端電阻	內置可使能	內置可使能	內置可使能

汽車CAN總線數據云處理方案

設備云端監控

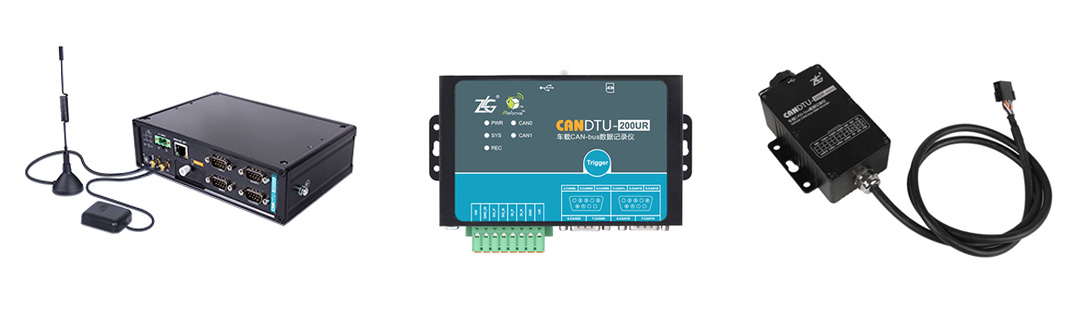

CANDTU系列車載CAN-bus記錄儀

ZLG推出CAN總線數據云處理方案，可實現“設備+云端+終端”模式下的人工智能大數據處理。用戶將記錄到的實時CAN數據上傳到云端服務器，即可通過手機等終端設備登錄ZWS-CAN智慧云平臺，實時查看汽車定位、儀表、油溫油壓等情況。

• CANDTU系列車載CAN-bus記錄儀配置1路4G與1路北斗/GPS定位；
• ZWS-CAN智慧云可實現云端曲線分析和報文回顯，實時完成設備遠程監控；
• 支持全部存儲、條件存儲、預觸發存儲和定時存儲方式；
• 支持用戶自定義過濾，可有效濾除無關報文；
• 存儲數據可導成TXT、ASC、Frame、CSV等主流分析軟件格式；
• 各通道獨立運行，支持同步存儲，標配32GB SD卡，最高可達128GB存儲容量。

方案應用

選型表

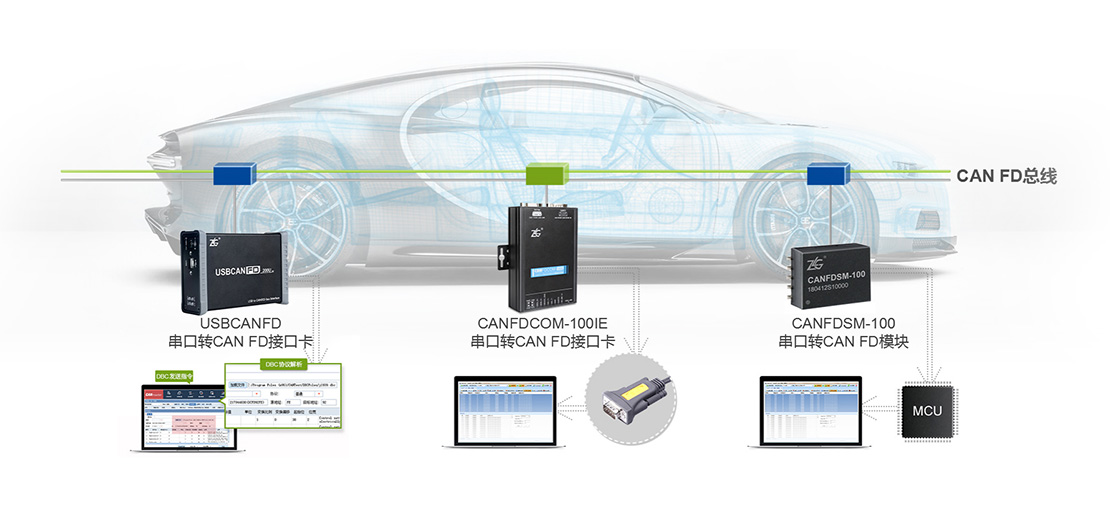

CAN FD擴展解決方案

高性能RS232/485/422轉CAN FD設備

CAN FD系列智能協議轉換器

ZLG基于串口通訊設備需要連接到CAN/CAN FD網絡的需求，推出高性價比CAN FD擴展解決方案。用戶通過CANFDCOM配置軟件，可輕松完成轉換參數、串口參數、CAN參數、濾波參數等參數設置。ZLG可提供嵌入式功能模塊CANFDSM-100，便于用戶嵌入到設備中。

• 支持高速CAN FD與CAN2.0A/B數據通訊；
• 支持CAN FD總線與RS232/485/422的雙向數據通訊；
• 四種數據轉換模式：透明轉換、透明帶標識轉換、格式轉換、Modbus轉換；
• CAN FD總線電路采用2500VDC電氣隔離；
• 可用在有安全防爆需求的環境。

方案應用

選型表

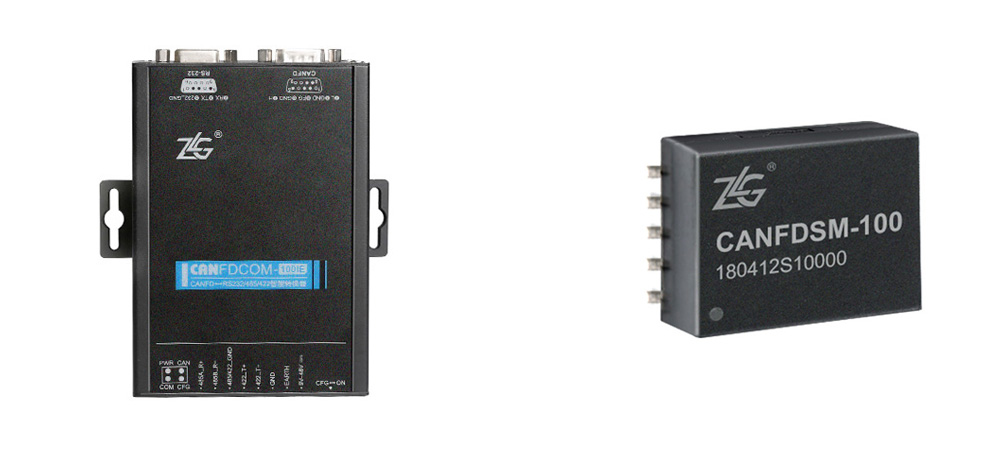

型號	CANFDCOM-100IE	CANFDSM-100
實物圖
CANFD路數	1路	1路
特色	金屬外殼	嵌入式模塊 超小型芯片化灌封
供電電壓	9~36V	5V
工業級	√	√
電氣隔離	√	√
CANFD標準	ISO/Bosch	ISO/Bosch
CANFD仲裁ID段波特率	40K~1Mbps	40K~1Mbps
CANFD數據段加速波特率	100K~5Mbps	100K~5Mbps
串行接口	RS232/485/422軟件選擇	TTL電平UART
串口波特率	600~230400bps	600~115200bps
配置接口	固定使用RS232	UART
接收能力	1200幀/秒（每路）	1200幀/秒（每路）
配置接口	固定使用RS232	UART
數據接收能力	1200幀/秒（每路）	1200幀/秒（每路）
數據發送能力	1200幀/秒（每路）	1200幀/秒（每路）
接口卡格式轉換	支持	-
透明轉換	支持	支持
透明帶標示符轉換	支持	支持
自定義包頭包尾	-	-
120歐終端電阻	內置可使能	需要用戶添加

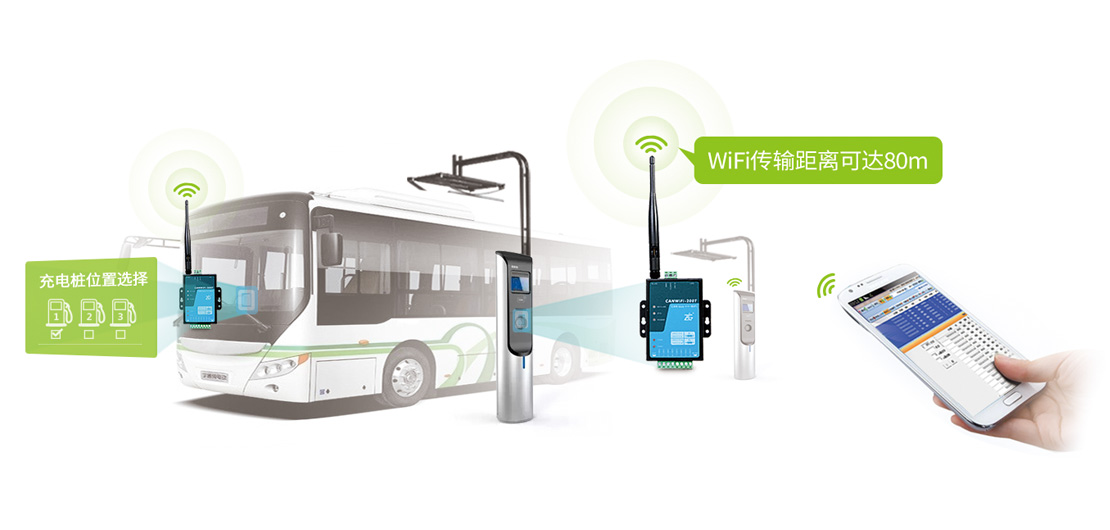

新能源汽車無線充電控制方案

高性價比無線充電方案

CANWiFi-200T

ZLG推出新能源汽車無線充電控制方案，助力新能源汽車與充電弓的通信匹配。通過分別在汽車和充電弓中內置CANWiFi-200T轉換器，并對應設置為AP和Station模式，即可完成握手匹配，實現降弓充電。在充電過程中，用戶可通過駕駛艙屏幕實時查看電池容量、電壓、電流等參數，保證充電安全。

• 集成2.4GWLAN接口，符合IEEE 802.11a/b/g/n標準；
• 支持TCP/UDP等多種工作模式；
• 10M/100M自適用以太網接口，2KV 電磁隔離；
• CAN口波特率5k~1000kbps可任意設置；
• 支持254個TCP連接；
• 自帶磁耦隔離模塊；
• 強大的抗靜電和浪涌能力。

方案應用

選型表

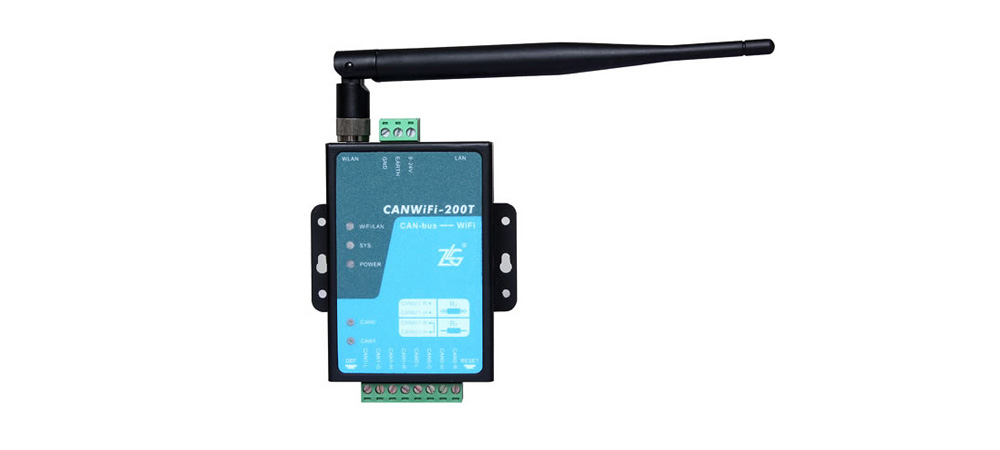

型號	CANWIFI-200T
實物圖
CAN路數	2路
CAN接口形式	OPEN4接口
WLAN	集成2.4G WLAN接口，符合IEEE 802.11a/b/g/n標準
AP熱點模式	支持
Station客戶端模式	支持
以太網接口	1路（與WLAN不可同時使用）
電氣隔離	√
工業級	√
數據接收能力	12000幀/秒（每路）
數據發送能力	8000幀/秒（每路）
TCP Sever模式	支持
TCP Client模式	支持
UDP模式	支持
TCP最大連接數	254（每路）
UDP最大連接數	6×254（每路）
轉發延時	小于15ms
CAN口故障通知	支持
功耗	3000mW
120歐終端電阻	內置可配置

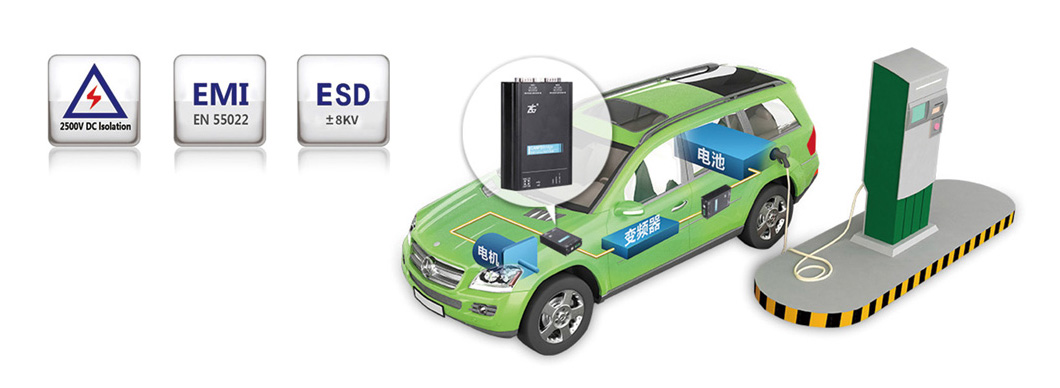

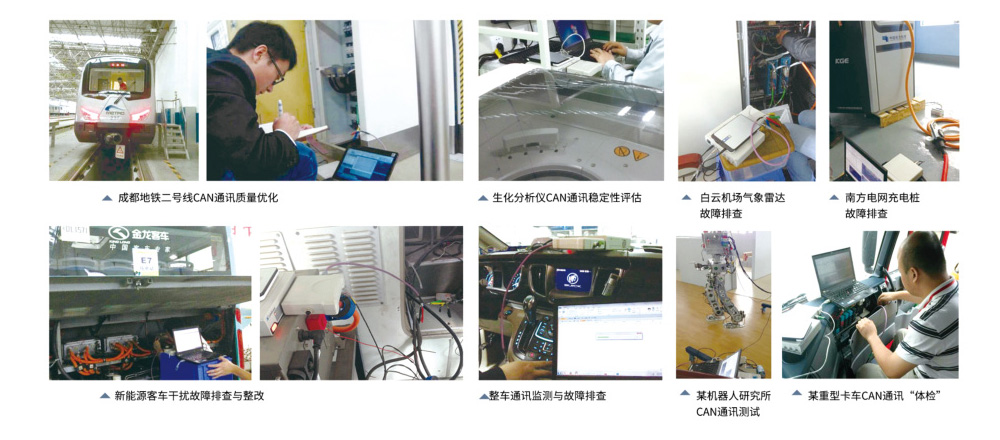

CAN故障排查方案

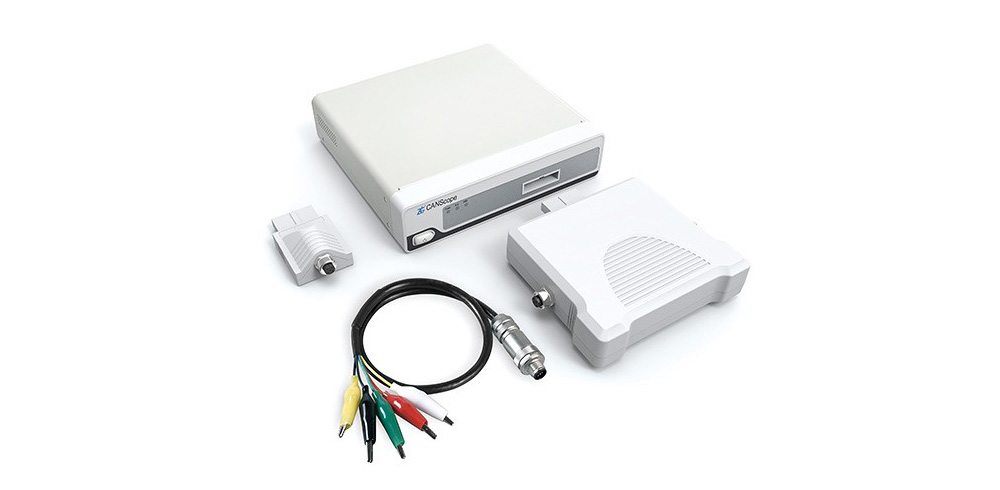

CANScope-Pro

ZLG針對CAN總線故障排查痛點，推出基于多層次分析和多角度評估的CAN總線故障排查方案，幫助用戶快速定位總線故障。CANScope總線綜合分析儀集海量存儲示波器、網絡分析儀、誤碼率分析儀、協議分析儀及可靠性測試工具于一身，將各種儀器有機整合、關聯，重新定義CAN總線的開發測試方法。

• 支持物理層、協議層、應用層等多層次CAN總線分析；
• 支持FFT功能，可快速定位總線干擾頻率；
• 13000幀超長波形存儲；
• 支持硬件眼圖，快速評估總線質量；
• 支持軟件眼圖，準確定位問題節點；
• 實時事件標記，可有效存儲重要波形；
• 支持總線干擾功能，增強總線抗干擾能力。

方案應用

選型表

CAN干擾排除方案

CAN總線干擾排除方案，是ZLG推出的高性價比完整解決方案，適用于不同速率CAN網絡間的數據存儲轉發。CAN隔離中繼器集線器系列產品已廣泛應用于汽車電子、軌道交通、樓宇安防等領域，用于延長距離，隔離干擾。該系列產品具有2/5/8個電氣隔離CAN總線接口，每個接口具備獨立的2500VDC電氣隔離保護電路，增強系統在惡劣環境中使用的可靠性。

• 可快速將傳統CAN總線設備連接到CANFD總線上；
• 可達到增加負載節點和延長通信距離的作用，實現CAN網絡中繼擴容；
• 支持獨立配置每個通道的通訊波特率，實現不同波特率的CAN/CANFD網絡互聯；
• 具有強大的抗干擾能力，避免用戶設備被干擾死機。

方案應用

選型表

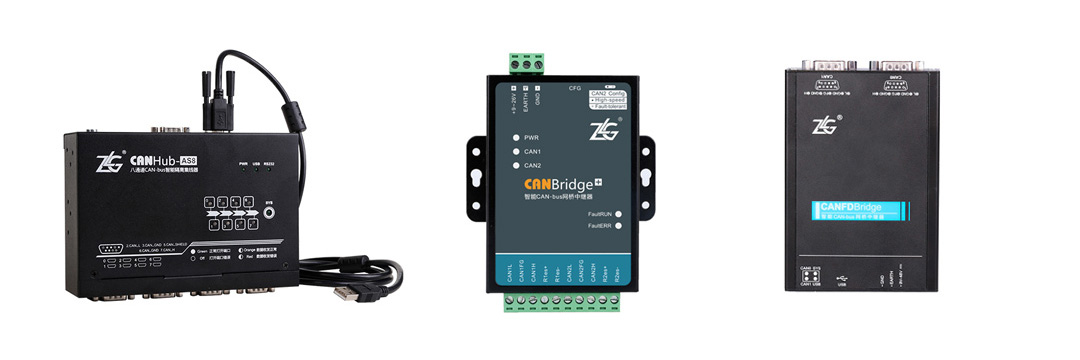

型號	CANHub-AS8	CANHub-AS4	CANBridge+
實物圖
供電電壓	9~36V 400mA	9~26V 400mA	9~26V 150mA
高速CAN路數	8路	4路	2路
容錯CAN路數	-	-	1路高速CAN可切換為容錯CAN模式
CAN波特率	5K～1Mbps	5K～1Mbps	5K～1Mbps
每路波特率可獨立設置	√	√	√
配置接口	RS232/USB	RS232	USB
電氣隔離	√	√	√
工業級	√	√	√
報文轉發能力	4000幀/秒（每路）	3000幀/秒（每路）	3000幀/秒（每路）
報文轉發方式	存儲轉發	存儲轉發	存儲轉發
轉發延時	<3ms	<3ms	<0.1ms
延長通訊距離	√	√	√
設備級聯	√	√	√
路由功能	√	√	-
ID轉換功能	√	-	√
數據轉換功能	√	-	√
120歐終端電阻	內置120歐，短路端子使能	內置120歐，短路端子使能	內置120歐，短路端子使能
安裝方式	定位孔安裝	定位孔安裝	定位孔安裝，可配導軌配件NETCOM-DIN35CN
尺寸	195mm*122mm*46mm	118mm*83mm*26mm	100mm*70mm*25mm
