高性能多通道車載以太網分析儀

隨著汽車電子的發展，車內ECU數量持續增加，帶寬需求也在不斷增長，車載以太網將逐漸成為汽車總線的主干網。

VBNET-4302產品是廣州致遠電子股份限公司開發的高性能車載以太網分析儀，它內部集成4路 100/1000BAST-T1端口，可以建立虛擬點對點連接和節點組網，實現車載以太網數據流的過濾和控制（路由、鏡像和轉發）。在分析儀轉換模式下，可作為4路車載以太網獨立節點或分析儀端口與PC端口的通訊，實現對車載以太網節點的捕獲分析。集成3路 100/1000BASE-T標準以太網RJ45端口，實現車載以太網和標準以太網的協議轉換。集成2路CAN FD端口，實現以太網與CAN FD之間的協議轉換。

VBNET-4302

高性能多通道車載以太網分析儀

購買

選型表

請左右拖動表格進行觀看

型號VBNET-4302

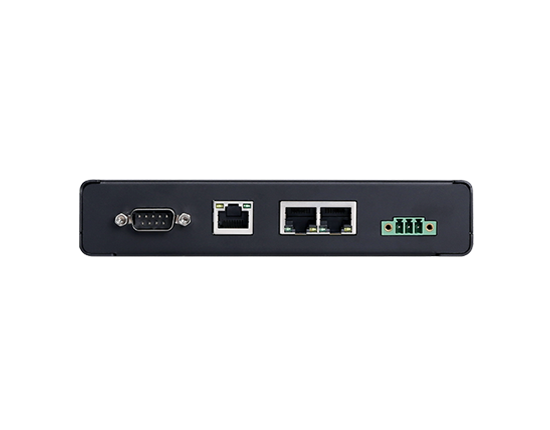

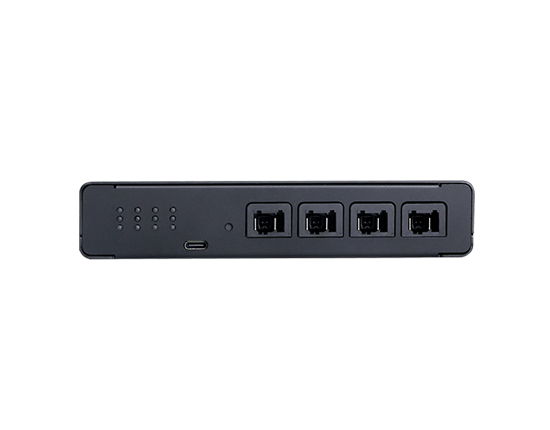

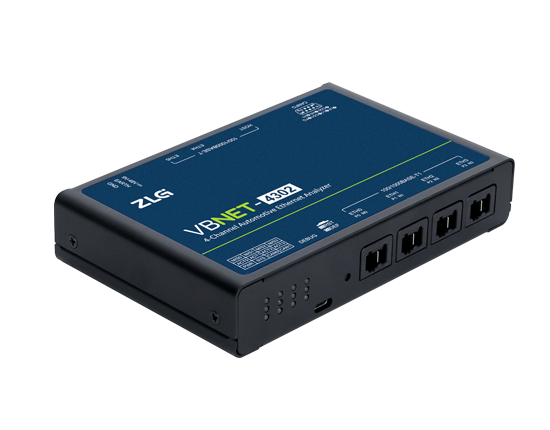

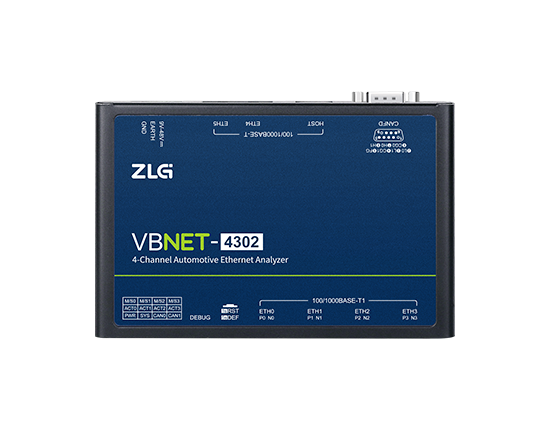

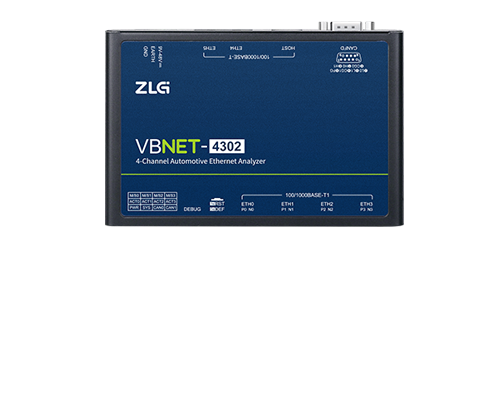

實物圖
車載以太網路數4路
車載以太網接口形式專用車載以太網高速連接器（兼容TE的MATEnet車載連接器）
標準以太網路數3
標準以太網速率100M/1000M自適應
標準以太網接口形式RJ45
CAN FD路數2路
CAN FD接口形式標準DB9接口
Master/Slave模式撥碼開關
電氣隔離√
工業級√
自適應速率協商√
數據轉發持4路100/1000BASE-T1端口任意組合數據轉發，以及2路RJ45端口之間報文路由轉發和監聽
主從模式支持車載以太網自適應或手動配置主從模式
速率模式支持車載以太網自適應或手動配置連接速度
MAC過濾支持
MAC配置支持動態、靜態配置 MAC 地址轉發列表
映射支持IP/MAC地址映射
喚醒支持TC10睡眠喚醒
精度微秒級時延動態監測100/1000BASE-T1節點間的全雙工通信數據
LED顯示支持顯示100/1000BASE-T1的Master/Slave模式、鏈接狀態和數據運行狀態等
供電9-48V 寬電壓供電
整機功耗<7W
工作溫度-40℃~+85℃

車載以太網連接線配件選型

請左右拖動表格進行觀看

 型號泰科MATEnet--
泰科MATEnet		泰科MATEnet--電連ECT泰科MATEnet--
羅森博格H-MTD		電連ECT--電連ECT羅森博格H-MTD--
羅森博格H-MTD
 圖片
 系統對應料號26.06.0041426.06.0041526.06.0041326.06.0037926.06.00412
 長度2m
 工作溫度-40~105°C
電氣性能接觸電阻(中心針)25mΩ Max
頻率DC TO 1GHZ
阻抗100+/-5Ω e500ps
回波損耗≤-23dB,DC TO 600MHz；≤-20dB,600MHz-1GHz
絕緣電阻≥100MΩ
測試電壓500V rms
工作電壓100V rms
電流≤1.5A DC
機械性能耐久≥25 次
插入力≤75N
拔出力≥2N
外殼保持力≥110N

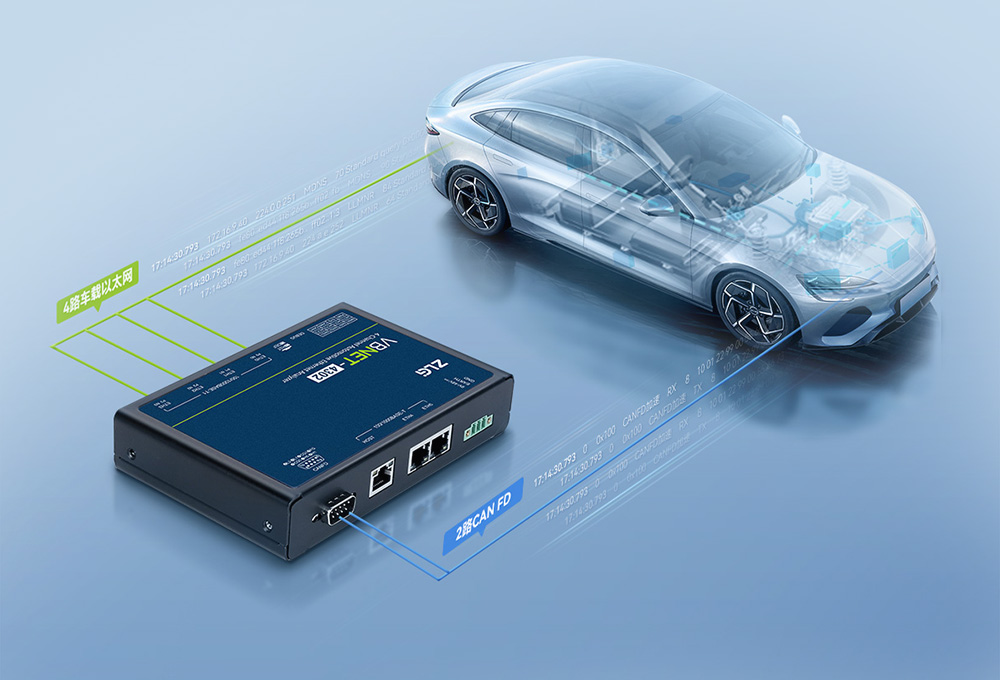

車載以太網全場景測試解決方案

隨著智能網聯汽車的快速發展，車載以太網仿真測試需求日益強烈。ZLG致遠電子推出多通道車載以太網和CAN FD仿真測試工具，可進行車載以太網數據監控和解析、通信測試、ECU刷寫、產線升級等全場景的仿真分析測試。

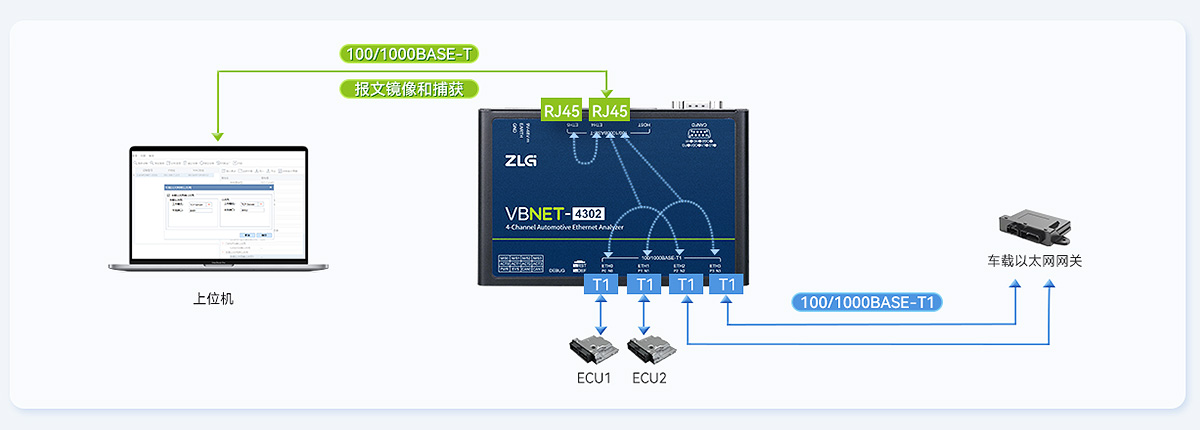

多個ECU之間的數據交互和報文監聽，應用于ECU系統測試。

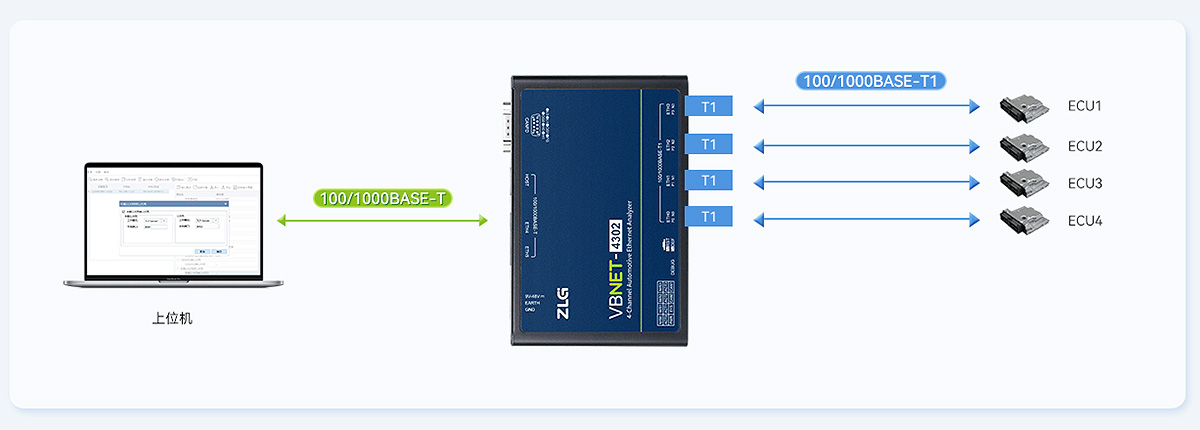

上位機對多個ECU同時進行測試，數據收發。

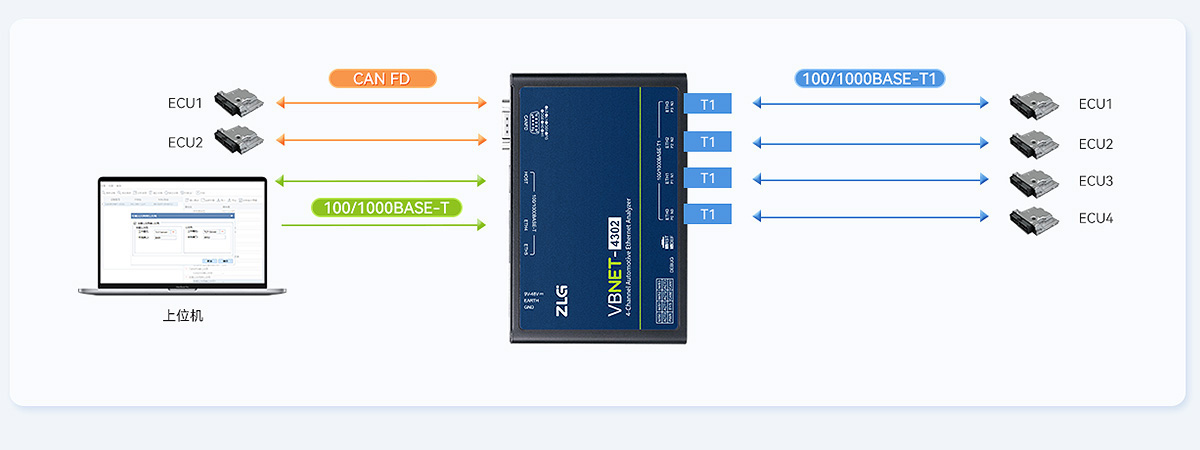

上位機以太網數據注入和數據回放，CAN FD和以太網協議轉換。

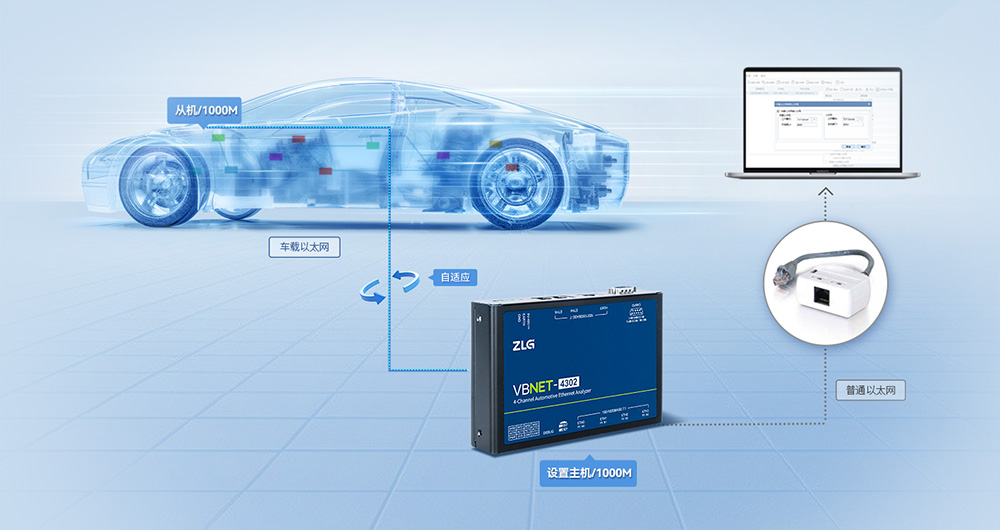

主從/速率自適應，測試刷寫更輕松

VBNET系列產品可實現主從模式和速率自適應，大大降低操作時間和試錯成本，讓測試與刷寫更高效簡單。

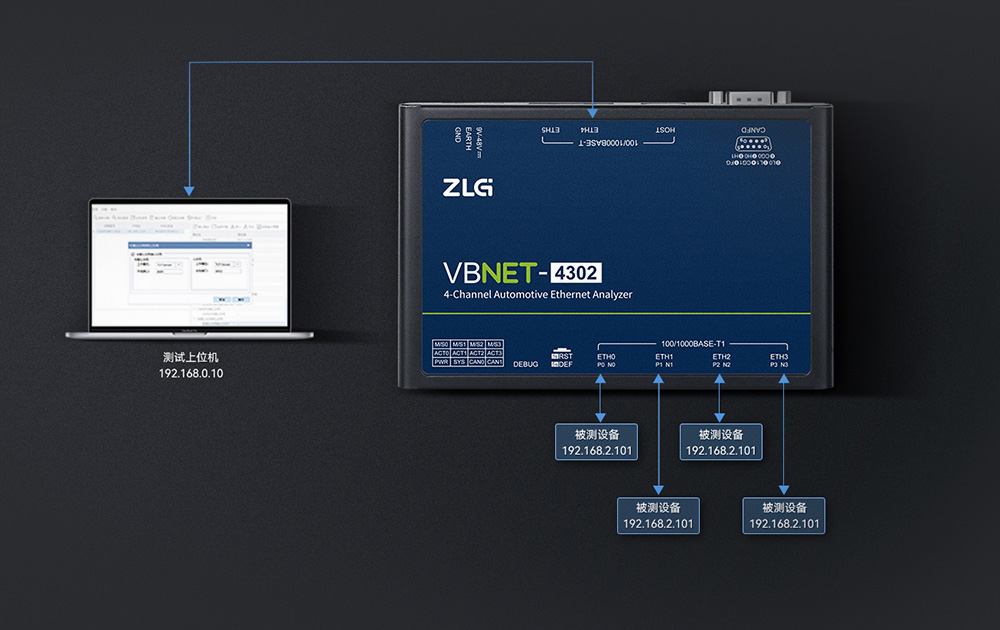

支持多臺ECU刷寫，無需修改IP和MAC

VBNET-4302首創支持多臺ECU刷寫，可在產線一對多測試，實現多個相同ECU刷寫升級測試，徹底解決網絡沖突問題。

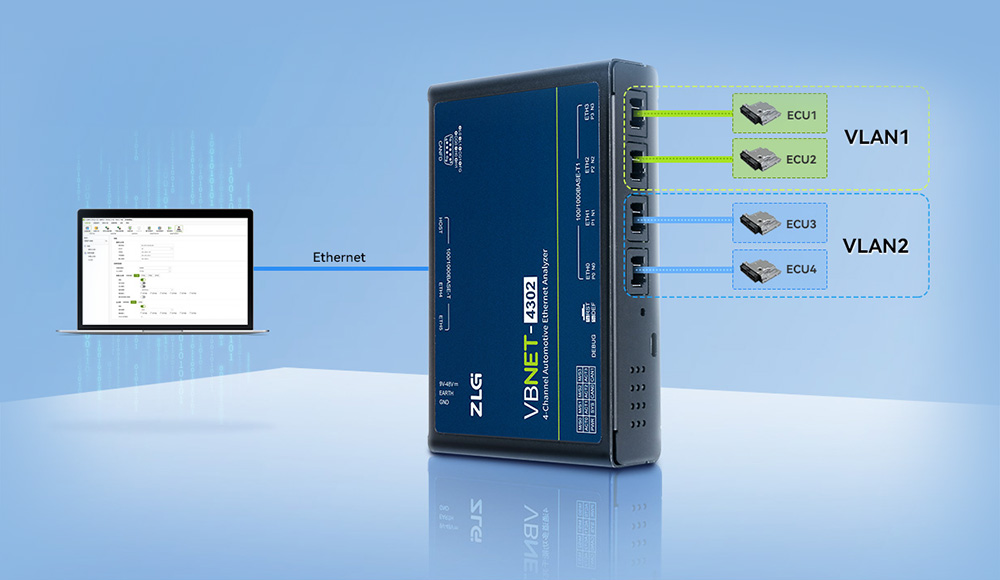

支持VLAN網絡隔離，精準保證數據安全

VBNET-4302產品支持VLAN應用，更精準的網絡劃分，實現更高效的分析測試。

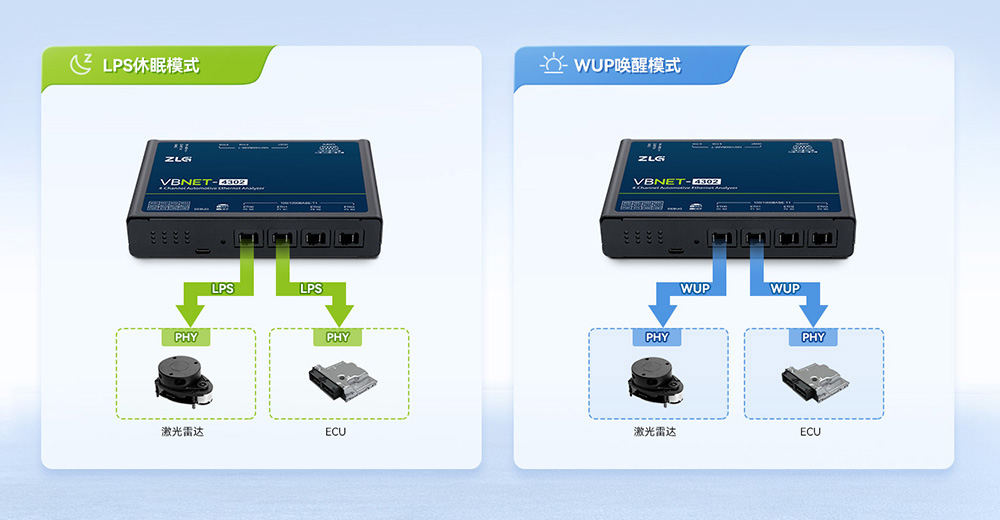

支持TC10休眠喚醒測試，真實模擬整車工況

VBNET-4302支持TC10睡眠喚醒模式，允許設備在不進行數據傳輸時進入低功耗狀態，以及當網絡中的某個設備需要通信時，可以進行特定喚醒，從而實現ECU休眠喚醒功能的測試。

兩路CAN FD并行通訊，精確時鐘同步網絡

VBNET-4302同時集成2路標準CAN FD接口，可高效進行CAN FD通訊，且實現車載以太網數據和CAN FD數據的時間同步，滿足多總線應用需求。

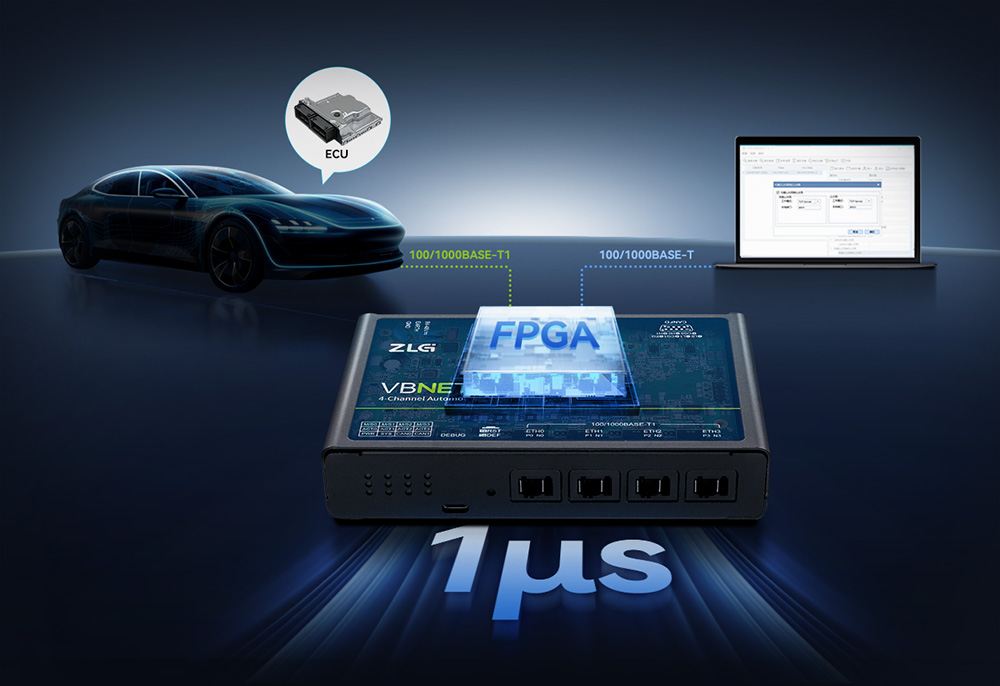

核心器件全國產設計，自主可控us級監測

VBNET系列產品采用國產FPGA架構平臺，可支持微秒級時延動態監測100/1000BASE-T1節點間的全雙工通信，確保數據準確性和可靠性。

全狀態LED顯示，現場維保更輕松

VBNET系列產品支持LED狀態指示，可實時顯示車載以太網Link連接、通信速率、Master/Slave和USB等狀態。
