工業絎繡機高清顯控方案-T男也能搞縫紉

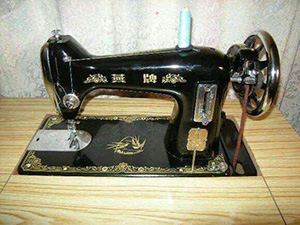

上個世紀70~80年代，老百姓將手表、電視、縫紉機視為必備“三大件”。傳統的家用縫紉機風靡一時，縫紉也成為當時居家女性必備的技能，而現在遍地的服裝商場、多樣的電商購物平臺完全滿足了人們的生活所需，買布料做衣服的傳統不復存在，縫紉機也漸漸在家庭中銷聲匿跡，成為了工廠的專屬設備。工廠為了提高效率和產能，往往將兩種或多種工序結合在一臺機器上，成就了很多用于量產的刺繡或者絎繡設備。
發展趨勢
早期絎繡機屬于機械式絎繡機，將要繡制的圖案預先做成模板，并與被架固定在一起，絎繡機的運動機構在模板上做仿形移動，帶動縫頭按模板上的圖案運動，使得繡制的圖形與模板一致。由于其模板設計制作繁瑣，周期長和精度要求高，決定了機械式絎繡機生產的產品難于適應產品的小批量和多品種的市場變化。隨著電子技術的發展和數控技術的成熟，人們開始將數控技術應用于絎縫設備，產生了電腦絎繡機。電腦絎繡機是利用數控系統（或?qū)Ｓ糜?jì)算機數字控制系統）控制絎繡機的運動機構動作，繡制各種圖案，給款式設計和產品更新帶來了極大的方便。
當前，電腦絎繡機的市場還在不斷地?cái)U(kuò)大，實際上，這類產品還很年輕，真正市場應用只是近十幾年的事情，它的市場空間還很大。同時，其技術升級迭代也是相當快的，電腦絎繡機的未來發展方向?qū)⑹翘胤N絎繡機，最終實現智能化，實現一次性完成開棉、送布、填充等工序的成套流水線。另外，電腦絎繡機也將與生產過程的遠程控制相結合，實現絎縫工業的設計生產自動化、管理信息化和過程控制智能化。

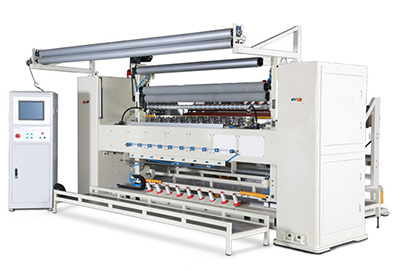

由于電腦絎繡機一般體型較大，結構復雜，因?yàn)閼?yīng)用范圍廣范，生產的過程是執行錄制好的生產程序，選擇性多樣，操作時往往需要配備單獨的顯控平臺。顯控平臺即功能豐富的人機界面。既可實現人機觸控、菜單選擇和設備控制，又可播放本地操作視頻、圖樣顯示。為提高生產人員的使用體驗，屏幕尺寸一般在15寸以上，分辨率效果最低在1366x768，甚至以上。
另外，顯控平臺需要支持wifi和以太網的方式建立與PC機的連接，實現電腦控制和數據共享。可外接鍵盤和鼠標，提供更豐富的操作方式，也可脫機使用。可外接存儲設備，支持更多的生產程序和圖樣數據的導入。由于如此復雜的絎繡設備，是由很多電機組構成，有多塊電控主板驅動，顯控平臺與電控主板之間需要建立可靠的通信網絡，從而顯控平臺需要支持CAN和485等工業接口。
眾所周知，這種大型顯控平臺的解決方案，在以前通常是使用Windows顯控一體機的，但這種方案應用于工業絎繡領域存在以下行業痛點：
- 成本過高，中小型企業難以承受；
- 自定義功能少，難以匹配現代化絎繡需求；
- 維護困難，技術壁壘高；
- 接口資源少，難以提供豐富的工業接口。

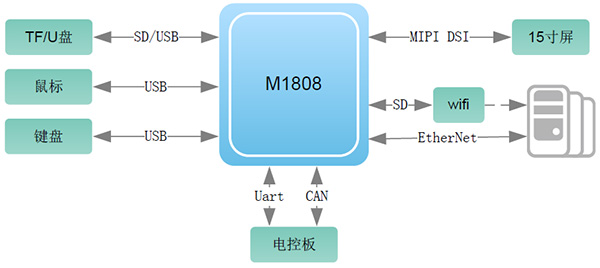

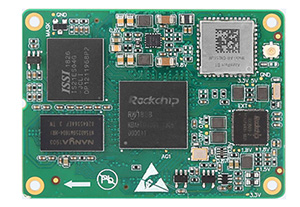

ZLG在了解了客戶需求之后，針對行業痛點，提供Cortex-A35顯控方案——M1808嵌入式核心板搭配ZLG開源GUI引擎，可快速開發應用界面，具體方案如下所示：
1.性能強大：Cortex-A35雙核處理器RK1808，主頻可達1.6GHz，擁有1GBDDR2、2GSDRAM、8G eMMC存儲，保障在流暢的視頻播放之余具備更高效的處理能力；
2.外設資源豐富：支持1路SD/MMC，2路USB2.0，1路USB3.0，可用于外擴鍵盤、鼠標和移動存儲設備。最多可支持8路串口，可擴展的CAN接口，給工業絎繡設備提供豐富的外設需要；支持1路10/100/1000M以太網接口，為PC機與刺繡設備之間提供通信橋梁。具備兩路SDMMC接口，可滿足一路接移動存儲設備TF之外，還可以外擴高速wifi模塊，實現與PC無線通信方式；
3.強勁的圖像、視頻處理能力：支持1路標準的MIPI DSI高清顯示屏接口，支持4通道，最大速率為2Gbps，全格式的H.264視頻編解碼，最大支持1920x1080@60fps高清顯示輸出，并可通過觸摸控制芯片實現四線觸摸功能。內置2D圖形顯示器，并可支持圖像縮放和90度旋轉。為流暢的視頻播放和高清的圖片顯示提供接口保障
4.工業級品質保障：所有器件滿足工業產品要求，并基于電磁兼容實驗室、工業互聯網通訊實驗室、射頻模擬技術實驗室和環境適應性實驗室構建出的完整產品測試體系，為產品穩定性保駕護航，可滿足在電機組周圍穩定工作的條件。
更多M1808核心板信息請查看ZLG官網： http://4640.com.cn/ipc/ipc/product/id/250.html
更多M1808核心板案例分享請持續關注ZLG微信公眾號。
