Cat.1 RTU環境監測方案

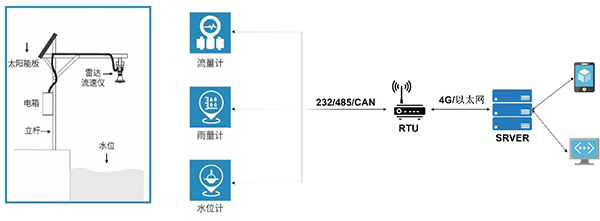

RTU被稱為遠程終端單元（Remote Terminal Unit），是一種針對通信距離較長和工業現場環境惡劣而設計的有模塊化的結構的、特殊的計算機測控單元，它將末端的監測儀表和執行機構與遠程調控中心的主計算機連接起來，具有遠程數據采集、控制和通信功能，能接收主機計算機的操作指令，控制末端的執行機構動作。
當前RTU廣泛應用于城市供水自動化控制系統、城市廢水處理系統、城市煤氣管網綜合調度系統、天然氣、石油行業自動化系統、電力遠程數據疾控系統、熱網管道自動化控制、大氣、水質等環境監測、水情水文測報系統、江河航運、港口、礦山調度系統等等。

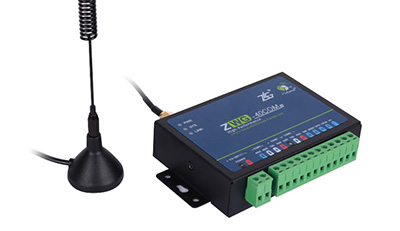

致遠電子推出的ZWG-40COM系列Cat.1 DTU設備，能夠快速上手配置使用，并為用戶提供二次開發功能，用戶可根據自己的應用需要快速開發出滿足自己要求的RTU產品。
- 使用簡單
環境監測RTU需要外接各類傳感器設備，使用IO口對傳感器進行控制、使用ADC采集傳感器數據，ZWG-40COM對外提供2路GPIO 、1路485、2路232可供使用。
如果使用不帶外殼的裸板型號ZWG-40DP，將提供8路IO、2路ADC、2路PWM、6路UART、2路以太網、2路SPI、2路IIC接口。
- 二次開發
ZWG-40COM系列內部搭載全網通的Cat.1通信模組，使用Cortex-M7平臺的RT1062作為主控處理器，具有8MB的Flash和1MB的RAM，集成了豐富的驅動以及物聯網協議，并且搭載實時操作系統AWorks支持用戶進行二次開發，幫助用戶快速的開發出產品。
而對于想要集成進RTU產品內部的用戶，我司可以提供開板式ZWG-40DP的底板參考設計，既可以當做透?jìng)鞯腃at.1模塊來使用，也可以基于豐富的接口資源進行二次開發增加功能，快速實現產品化。
- 隔離防護
環境監測設備常常會放置在工廠、戶外等環境惡劣的場所，對產品的隔離防護有一定要求。ZWG-40COM產品通過了一系列ESD、EFT、雷擊浪涌等可靠性測試。
| 測試接口 | 放電電壓 | 接觸形式 | 測試標準 |
|---|---|---|---|
| DC電源 | ±6000V | 接觸放電 | IEC 61000-4-2：2008 |
| 天線 | ±6000V | 接觸放電 | IEC 61000-4-2：2008 |
| RS-485 | ±6000V | 接觸放電 | IEC 61000-4-2：2008 |
| RS-232 | ±6000V | 接觸放電 | IEC 61000-4-2：2008 |
| GPIO | ±6000V | 接觸放電 | IEC 61000-4-2：2008 |
| 金屬外殼 | ±6000V | 空氣放電 | IEC 61000-4-2：2008 |

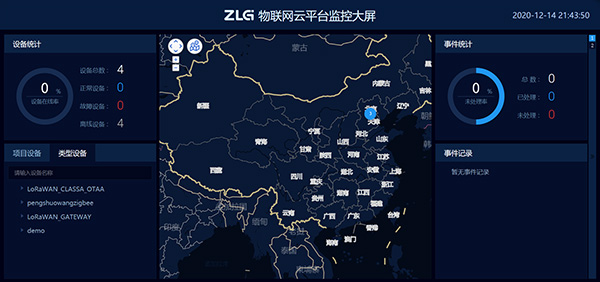

在透?jìng)髂Ｊ较率褂肸WG-40COM系列產品的用戶，我司能夠提供系統化的解決方案，通過簡單配置直接接入ZWS-PaaS云平臺，快速打通終端節點到云平臺的數據鏈路。
在ZWS-PaaS云平臺可以實現設備的數據管理、狀態管理等一系列功能，也支持對設備進行OTA升級，極大的降低了用戶設備的維護成本。
ZWG-40COM系列Cat.1 DTU已開放樣品試用申請，歡迎聯系我們！
