還不會用LoRa模組？看這一篇就夠了！
LoRa模組憑借其優異的射頻性能和穩定性，被廣泛應用于各類物聯網應用中，本文將為大家介紹致遠電子官方驅動代碼的移植關鍵步驟，適用于ZM4xxSX-M系列LoRa射頻模組。
為了加快用戶LoRa產品的開發進度，致遠電子已經實現了其底層驅動。用戶移植驅動代碼后，只需要專注于自己的產品功能開發即可。致遠電子官方LoRa驅動代碼鏈接如下，用戶可免費下載！
在介紹驅動代碼的移植之前先簡單說一下驅動的目錄結構：

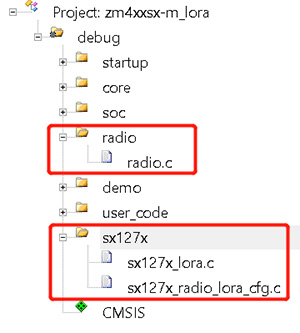

LoRa驅動代碼目錄結構

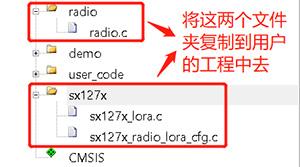

在該驅動例程中，前三個文件夾:startup、core、soc與具體用戶的MCU相關，不用移植。Demo文件夾下面放的是致遠電子提供的例程代碼，用戶可以選擇性移植。User_code文件夾下存放用戶的應用程序，可以不用移植。真正且必須移植的是radio和sx127x這兩個文件夾下面的代碼，這兩個文件夾下包含的是驅動和配置代碼。
在移植代碼之前需要注意：
1.確認 MCU 與 ZM4xx 模組相連的引腳可配置為上下拉模式的，有客戶在使用過程中出現復位或 SPI片選引腳輸出高電平時電平只有 2.0V，從而導致模組復位異?；?SPI 通信不正常。原因是該 MCU 引腳無上下拉模式，需要靠外部接上拉電阻才能把電平拉高
2.客戶在移植驅動時，除非是編譯問題，否則不能修改 sx127x.c 里面的內容，也不能把spi 函數寫在 sx127x.c 里面，我們只需要用戶從 sx127x_radio_lora_cfg.c 文件將 spi 函數傳入即可。
驅動移植
用戶只需要修改sx127x_radio_lora_cfg.c文件內容即可。首先用戶需要提供以下函數：
1.準備SPI驅動
ZM4xxSX-M系列的LoRa模組都是使用SPI接口通信，用戶僅需要提供SPI讀字節和寫字節的函數即可。其用戶MCU主機SPI特性如下;- SPI主機采用模式0，CPOL=0和CPHA=0;
- 全雙工通信；
- 數據長度8位，MSB通信；
- SPI速度需要小于10M；

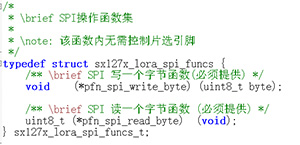

用戶SPI操作函數
注意：用戶無需在SPI讀寫函數內部操作CS片選引腳，函數內部只需要單純發送或接收一個字節的數據即可。
2.準備GPIO操作驅動
模組除了SPI的SCK、MISO、MOSI引腳之外，還有片選引腳和復位引腳，驅動中需要對這兩個引腳進行操作，因此需要用戶提供這兩個引腳的GPIO操作函數：設置引腳電平函數（RESET和CS引腳初始化時需要設置為上拉輸出高電平）。
GPIO操作驅動
3.提供延時函數
ZM4xxSX-M內部讀寫寄存器有一定的時序要求，所以需要用戶提供延時函數。包括微秒延時和毫秒延時兩個函數。注意必須是精準的延時，不能是軟件循環延時，因?yàn)樾枰?qū)動有發送超時，如果延時不精準容易到時發送失敗。
延時函數

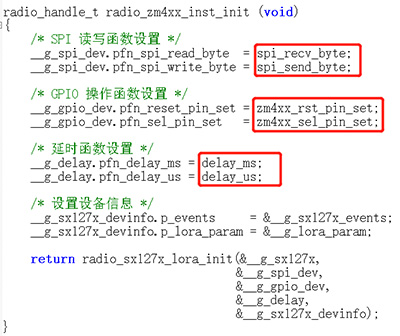

準備好上述函數后，用戶需要將這些函數注冊到驅動里面。sx127x_radio_loar_cfg.c文件提供了一個模板，如圖所示。用戶只需要將上述說的三種函數對應替換成自己的函數即可，其他地方不必修改。
當用戶完成上述兩個大步驟之后，用戶需要在模組初始化之前自行完成SPI、GPIO和延時功能的初始化。然后參考致遠官方例程中的main()函數中的內容，進行驗證自己移植的程序是否可以正常工作。
如果無線模組初始化函數：radio_zm4xx_inst_init()返回值！=0，則說明初始化成功，SPI通信沒問題。然后可以參考致遠電子提供的無線收發demo程序：demo_zm4xx_entry(handle),如果模組能夠正常通信說明該LoRa的驅動代碼到此移植成功！
