有害氣體監測中無線組網方案
化工行業就是從事化學工業生產和開發的企業和單位的總稱。如石油加工、煉焦、化學原料和化學制品制造業、肥料、農藥制造業等?；ば袠I(yè)滲透各個方面，是國民經濟中不可或缺的重要組成部分?；ば袠I(yè)在各國的國民經濟中占有重要地位，是許多國家的基礎產業和支柱產業。
化工廠（圖源網絡）
易燃易爆的氣體、粉塵的爆炸及有毒氣體的危害，在化工行業的絕大多數企業中普遍存在，這一現象是由化工行業本身固有的特點所決定的。多數化工企業所處理的大量原材料、中間體和產品，自身具有易燃、易爆、有毒的性質；化工生產、儲存和輸送等工藝過程，許多都是處于加溫（或低溫）、加壓（或負壓）、催化、化學反應等易燃易爆的非常狀態條件下，且容易揮發出有毒的氣體。由于多數化工企業中不可避免存在火災爆炸的潛在危險及有毒氣體對人體的傷害，火災爆炸事故及有毒氣體的泄露常常造成嚴重的破壞后果，因此防火防爆防毒氣在化工安全中具有特殊重要的地位。
當前化工廠中都必須安裝智能氣體監測設備，針對化工廠的易燃氣體、易爆氣體、有毒氣體、粉塵進行實時在線監控分析，形成直觀結果，使生產管理人員掌握化工生產車間的危險氣體實時動態信息，并能查詢危險氣體在過去時間的變化動態，對可能引發危險事故的因素及時排除，把危險控制在始發階段，以實現化工生產的安全、持續、高效進行。
485有線傳輸氣體監測方案架構
目前主流的氣體監測方案數據傳輸還是以RSM485總線或4-20mA為主，對數據傳輸?shù)目煽啃砸蠓浅８?。致遠電子RSM系列隔離收發器是一款應用于工業RS-485總線傳輸及隔離的模組產品，能有效解決總線干擾、通信異常等問題。內置完整的隔離DC-DC電路、信號隔離電路、 RS-485總線收發電路以及總線防護電路， 具備高集成度與可靠性，能夠有效幫助用戶提升總線通信防護等級。

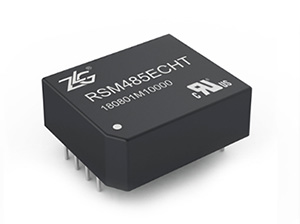

RSM485隔離收發器
隨著微功率無線通信技術的推廣和普及，化工廠有害氣體監測有無線化組網的趨勢和需求。由于工作環境的特殊性，以往485或4-20mA有布線施工困難和施工成本高的缺點，因此，針對氣體傳感器進行無線化組網則大大降低了施工成本和困難。
Zigbee無線傳輸氣體監測方案架構
針對化工廠工作環境比較惡劣的特點，致遠電子ZM32模組ZLGMesh Zigbee組網方案通過在特定的位置加裝路由節點，則大大提高的網絡的穩定性和數據傳輸?shù)目煽啃?。同時，Zigbee網絡內終端節點在丟失其父節點（路由）的情況下還能主動搜索附近的其他父節點進行連接附著，大大提高了客戶產品的聯網可靠性。
氣體傳感器節點作為終端設備或路由設備，控制器作為一個協調器設備，在一定的工作區域內組成局域網絡，氣體傳感器可將采集的數據和工作狀態信息隨時上傳到控制箱，控制箱端可以加裝4GDTU設備將現場傳感器數據傳輸?shù)胶笈_。
致遠電子ZM32 Zigbee模組
致遠電子 4G DTU
