Arm9?工控核心板在配變終端控制系統的應用
JP柜全稱為間隔式配電柜，廣泛運用在變電站、工廠、工礦企業、大型電廠、石油、化工企業、大型鋼廠、高層建筑動力中心、無功補償、計量、電能分配等場合。 國家電網在近幾年的農網改造中，大面積升級各種供電設備，會大面積升級變壓器臺區中的JP柜。
電網改造覆蓋面積廣，需要低成本、高穩定性、苛刻環境適應性的設備。致遠電子Cortex?9 i.MX287和Cortex?-A7系列核心板產品，擁有豐富的接口資源、工業品質非常適合于作為配電（變）終端主控制器的顯控單元。顯控單元主要包含數控顯示、矩陣鍵盤、數據下載、數據上傳、狀態指示燈控制、部分?jǐn)?shù)據監控，數據分析處理等等功能。
下圖為致遠電子基于Cortex?9工控核心板在JP柜的應用實例：
此方案采用致遠電子i.MX287的工業級工控核心板M287作為JP柜應用解決方案，具備以下優勢：
1.豐富的接口功能：
1.28路GPIO，提供豐富的LED控制接口并滿足矩陣鍵盤需求；
2.4路RS-485，多達四路的采集接口；
3.2路百兆以太網，網絡冗余為數據傳輸提供保證，也可滿足數據上傳同時與其他設備網絡通訊的需求；
4.2路USB接口，隨時存取數據，更便捷的系統維護功能；
5.支持SD卡擴展，增加產品的存儲擴展；
6.支持GRPS無線功能，可支持無線控制及數據采集；
7.支持LCD顯示，提供更好的人機交互功能。
2.完整的測試體系：
基于電磁兼容實驗室、工業互聯網通訊實驗室、射頻模擬技術實驗室和環境適應性實驗室構建出的完整產品測試體系，為產品穩定性保駕護航。
3.工業三級：
工作溫度-40℃~+85℃，可以適應于各種復雜的工業應用環境。
4.便捷的維護功能：
核心板采用板對板連接器，讓產品更新迭代與維護更加便捷。

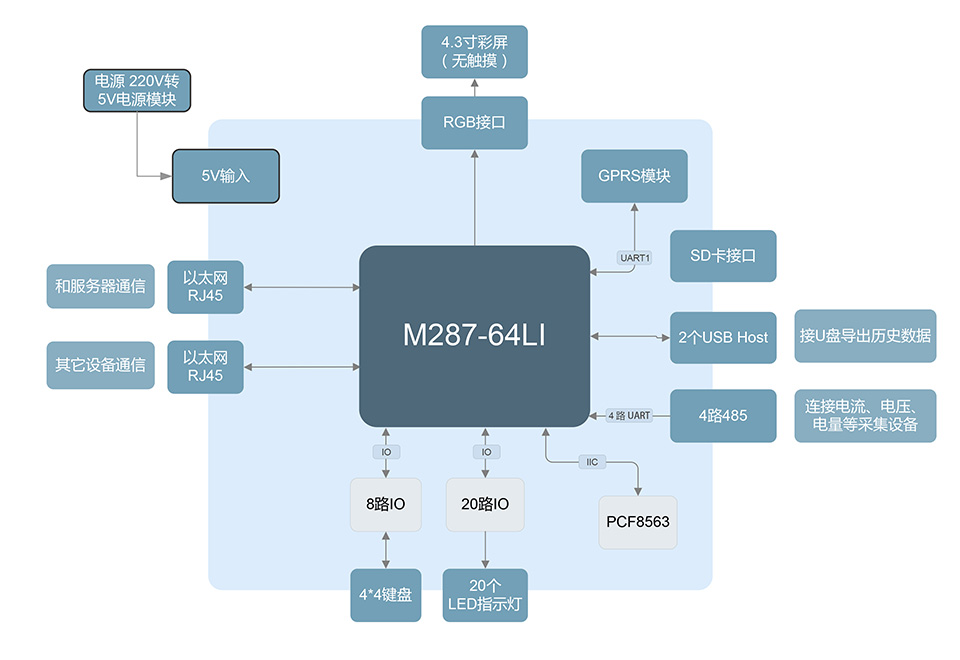

圖 2 核心功能框圖
