Arm?工控核心板在免疫熒光檢測儀中的應用

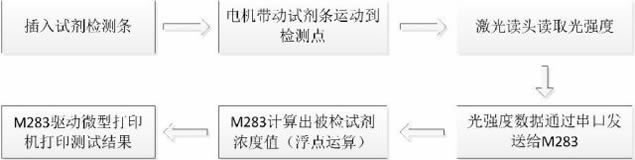

免疫熒光檢測儀根據熒光免疫分析原理，通過快速定量檢測CRP（全程C-反應蛋白）以確定抗原或抗體的性質指導臨床用藥，檢測流程如圖1所示。
中英文顯示界面及觸摸屏操作；
RS-232接口，用于驅動微打、與單片機通訊；
以太網接口，與LIS（實驗室信息管理系統）連接；
支持浮點運算，快速數據處理；
可靠電磁兼容設計，醫療器械認證。
醫療檢測器械為智能型電子設備，靜電、電磁干擾直接影響檢測的靈敏度與檢測結果的準確性，造成醫生誤判，間接影響患者的人身安全。因此，醫療器械在上市前，要通過嚴格的電磁兼容測試。工程師在設計控制板之初，簡單的理解只要做好屏蔽、良好接地就能通過電磁兼容設計，而在產品認證測試中，最基本的靜電接觸放電4KV便無法通過。

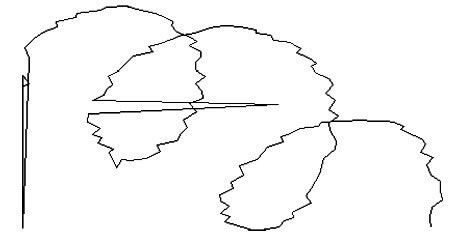

檢測儀采用5.6寸四線電阻式觸摸屏，在操作過程中“飛點”現象嚴重，導致頻繁誤操作并影響用戶體驗。通過觸摸屏繪線，可發現明顯的“毛刺”與“波浪”，如圖2所示。
熒光檢測儀關機采取直接斷電方式，測試過程中發現在頻繁的開關機操作中，設備偶爾出現無法啟動的現象，分析發現，該現象為斷電后操作系統文件系統丟失（原存儲在flash中）。偶發性現象在早期所有測試樣機中均不同程度復現，嚴重影響產品品質。

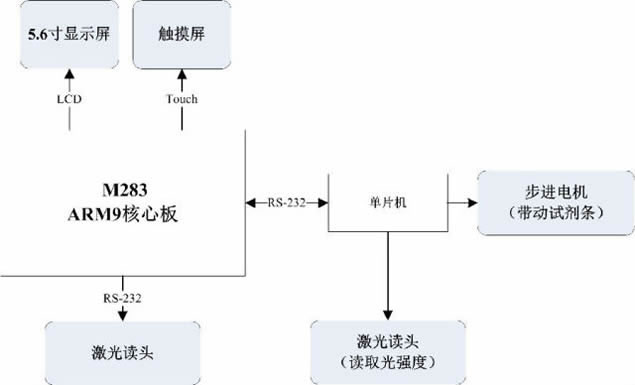

針對客戶的功能需求與設計難點，ZLG致遠電子推薦采用M283系列工控核心板，協助客戶快速完成產品開發，項目框圖如圖3所示。
電磁兼容抗干擾設計包括接地、屏蔽、濾波、接口電路保護、PCB布局布線設計等多個方面，M283核心板配套開源的評估底板通過了電磁兼容工業4級的測試。如空氣放電±15KV測試，接觸放電±8KV測試，雷擊(浪涌)抗擾度2KV電容耦合與氣體放電管耦合（1次/分鐘）測試。

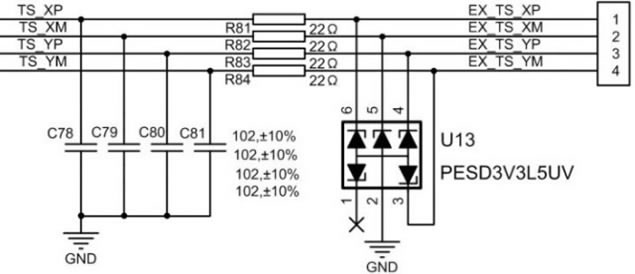

四線電阻觸摸屏接口電路如圖4所示，為防止觸摸屏受干擾而出現較大識別誤差，加入了低通濾波電路；需注意電容 C78～C81選型，容值不能超過0.01μF，否則觸摸屏反映遲鈍或無法正常識別，建議取值1nF。

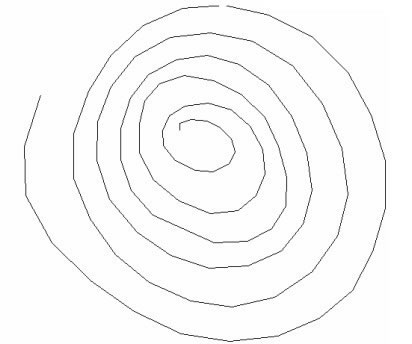

除硬件濾波外，觸摸屏驅動需增加去除“飛點”的算法處理，最終的觸摸屏實現效果如圖5所示，繪線已十分平滑。
設備斷電重啟后無法啟動，多為意外斷電導致的文件系統損壞或文件系統丟失。文件系統是指操作系統用于明確磁盤或分區上文件的方法和數據結構，即在磁盤上組織文件的方法。
文件系統掉電丟失，系統無法啟動、重要記錄數據丟失；
文件系統損壞，存儲數據出現位錯亂、重要文件無法打開讀取。
M283核心板以及ZLG致遠電子Arm?工控產品，文件系統在讀寫過程中經過10萬次頻繁上下電測試：
確保文件系統可靠；
確保意外掉電文件系統不丟失。

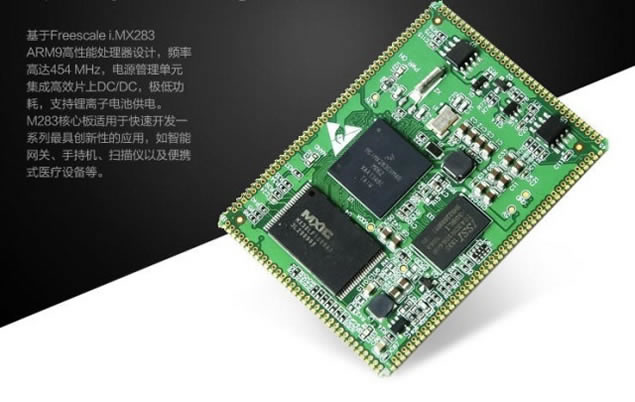

M283核心板，靜電、浪涌、脈沖抗干擾設計符合工業4級；
Freescale i.MX283 Arm9?高性能處理器，頻率高達454 MHz；
Freescale 15年芯片供貨計劃；
支持WinCE與嵌入式Linux操作系統；
6路UART接口；
2路高速 USB OTG(內置PHY，480Mbps)；
1路以太網；
功耗極低，抵制將近0.5W；
機械尺寸 60mmx45mm；
工作溫度-40℃ ~+85℃。
此外，該Freescale Arm9?核心板，會常備庫存，產品將持續穩定供貨，是您的放心選擇！
