MCU能否勝任多媒體視頻應用呢？
對于視屏應用來說，當處理器內部不具備GPU單元時，編解碼庫對視頻文件的解碼需要由CPU提供快速的運算能力以及大量的內存作為緩沖，這是傳統單片機無法勝任的主要因素，所以視頻應用多采用M6Y2CCortex?-A7\M6708 Cortex?-A9這類應用處理器的核心板。
M1052作為Cortex?-M7核的跨界核心板，已兼?zhèn)淞梭w積小、低功耗、簡單易用、低成本等優點，是否還能具備強勁的音視頻編解碼能力呢？

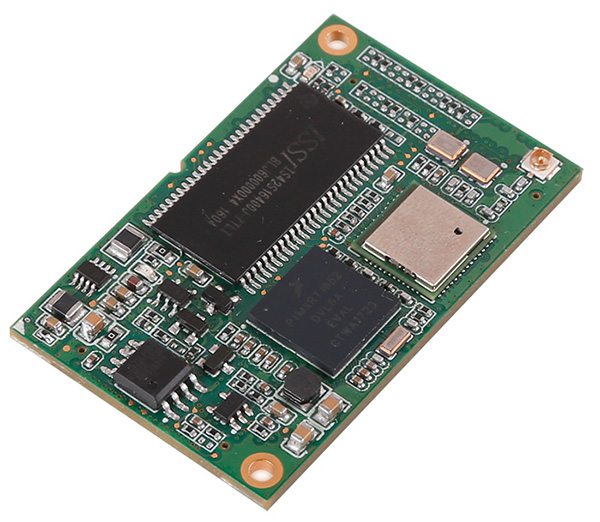

圖1 M1052跨界核心板
i.MXRT1052對視頻應用的支持
i.MX RT1052雖然采用了MCU內核，但基于應用處理器的架構方式，既能實現應用處理器的高性能和豐富功能，同時又兼具傳統MCU的易用性和實時低功耗運行特性，填補高性能與易用性之間的空白。
i.MX RT1052的內核運行速度高達600MHz，內置高密度的512KB TCM SRAM，并能夠?qū)崿F(xiàn)超快的實時響應，中斷延遲低至20納秒。并支持SEMC接口，可掛載SDRAM作為內存擴充。eLCDIF外設可輕松實現顯示屏的驅動，并內置的SAI音頻接口和MQS聲卡，為音視頻應用提供了良好的支持。

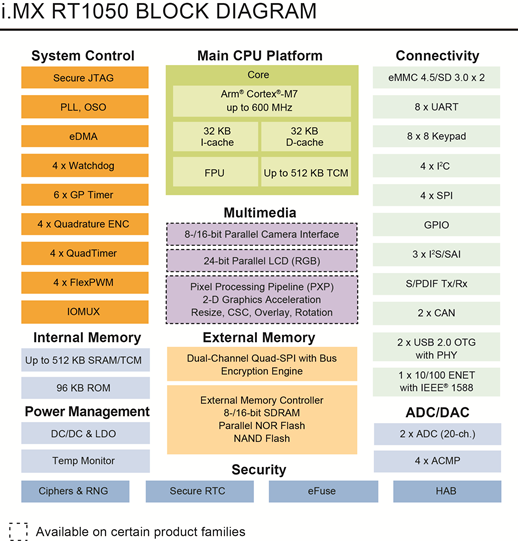

圖2 RT1052框架圖
M1052核心板視頻應用開發
M1052核心板雖然以工業控制應用為主導，但也可以用于多媒體應用，輔助產品多元化。M1052核心板板載16MB SDRAM，賦予數據極大的緩沖空間，可掛載TF卡、U盤、Nand，QSPI Flash，為系統應用提供大容量的存儲擴展。支持超高分辨率的1366X768 LCD顯示屏，支持硬件浮點運算，刷圖速度可達80幀/S，豐富的資源和強勁性能為視頻應用開發打下了堅實的

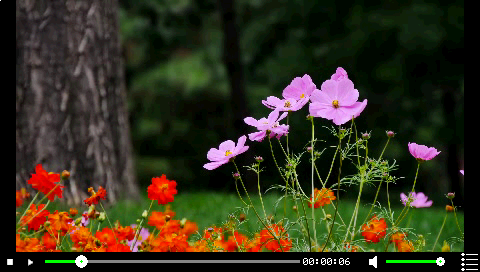

圖3視頻播放器示例
集成專業編解碼函數庫
libjpeg是一個開源的JPEG壓縮/解壓縮函數庫，具有穩定性高，兼容性強，解碼速度快等優點。解碼庫全部由C語言實現的，非常容易移植到不同平臺上。對比i.MX RT1052的性能和資源，解碼庫使用libjpeg是個不錯的選擇。因此，視頻播放器Demo程序中使用libjpeg實現對JPEG格式的AVI視頻解碼。
圖4 支持libjpeg編解碼函數庫
多元化視頻播放方式
視頻播放Demo程序?qū)崿F(xiàn)了一個比較完善的視頻播放器框架，GUI界面任務負責圖像顯示和觸屏處理，控制狀態機對播放邏輯進行狀態轉換，音、視頻的解碼和播放任務協同工作，達到了良好的音視同步的效果，程序設計框架所示。

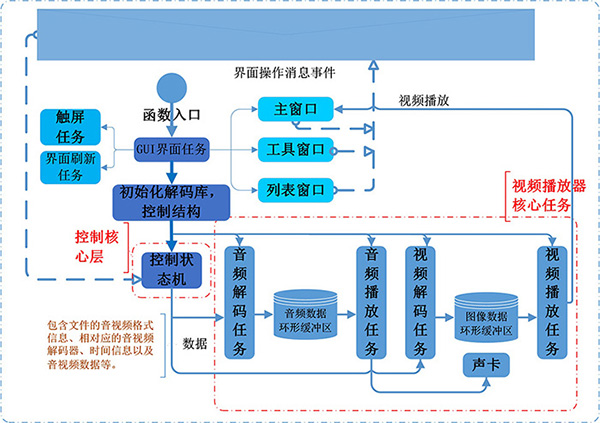

圖5 視頻設計框架
視頻播放器支持從的TF卡、U盤、Nand Flash讀取視頻文件，支持文件列表預覽，文件選取，播放進度控制等功能。在音視頻同步的情況下，能流暢播放480 X 272分辨率的25幀/s視頻，CPU占用率約為35%，可見i.MX RT1052完全可以滿足視頻應用的需求。
