專業EMC測試保證電源模塊的品質
隨著電氣電子技術的快速發展，各種電子產品及設備層出不窮，功能日益復雜，最終導致了我們周?chē)碾姶怒h(huán)境日益復雜和惡化。面對著這樣的問題，電氣電子產品的電磁兼容性EMC(電磁干擾EMI與電磁抗擾EMS)問題也受到各國政府和生產企業的日益重視。
致遠電子從成立初期就對產品的EMC性能比較重視，并花巨資購進一大批國外先進設備，組建了EMC實驗室。因?yàn)槲覀兩羁痰囊庾R(shí)到，電子產品的EMC性能與產品本身的工作可靠性息息相關，而且糟糕的EMC性能還有可能會影響到其他設備和系統的正常工作。
EMC（電磁兼容性）的全稱是Electro Magnetic Compatibility。電磁兼容的是在相同電磁環境中不同設備都能夠正常運轉，而且不對此環境中的任何設備產生難以忍受的電磁干擾的能力。因此電磁兼容包括電磁干擾（EMI，Electromagnetic Interference）和電磁抗擾（EMS，Electromagnetic Susceptibility）兩部分；EMI為電磁場伴隨著電壓、電流的作用而產生，EMS為產品在使用過程中不受周?chē)姶怒h(huán)境影響的能力。
由于電子集成度越來越高，開關電源以其體積小、效率高、重量輕等優點，已在各種電子設備上廣泛使用。而開關電源通常以較高頻率工作，對周?chē)碾娮釉O(shè)備有較大干擾。因此，怎樣設計出一個EMC性能優越的電源系統，成了我們?cè)O(shè)計產品時的關鍵一環。

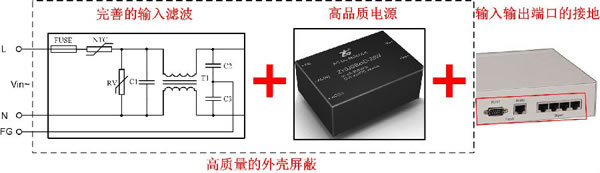

對于電源系統的設計，我們需要關注下圖中的幾點內容。
上圖描述的是一個比較完備的設計方案，但在實際應用時，設計者會以最低的成本及最快捷的手段獲得較好的EMC性能。所以選用高品質的電源是解決產品EMC性能最有效的手段，同時也能縮短設計者的研發周期，贏得先機搶占市場。
高品質電源的主要可以從電源的電磁兼容性能進行選擇，一般好的EMC性能都能表征電源的整體品質。我們的灌膠模塊均嚴格按照電磁兼容相關標準設計，同時經過我們的內部EMC實驗室測試，測試結果均滿足相關標準要求。
為了提升品牌價值，致遠電子建立了EMC測試平臺、失效分析平臺、可靠性測試平臺、物料平臺等六大平臺來保障我們的產品的質量與可靠性。其中EMC測試平臺保證始終貫穿在致遠電子的研發過程中，將各種不當?shù)脑O(shè)計攔截在產品研發階段。
致遠電子EMC實驗室除了需要暗室的試驗項目無法測試外，其他大部分電源測試項目均能按相關標準進行測試。主要可進行測試的項目有：電源線傳導騷擾測試、靜電放電抗擾度、電快速瞬變脈沖群抗擾度、雷擊（浪涌）抗擾度、射頻場感應的傳導騷擾抗擾度、電壓暫降、短時中斷和電壓變化的抗擾度等六大項目。

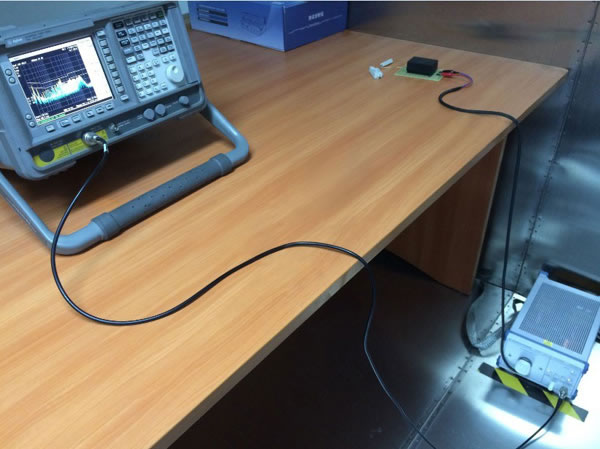

傳導騷擾測試主要是測試電源產品通過電源線向外傳導的電磁騷擾電平，并通過相關測試標準來規定測試方法及騷擾限值。最終使產品在同一使用環境中不會干擾到其他用電設備。

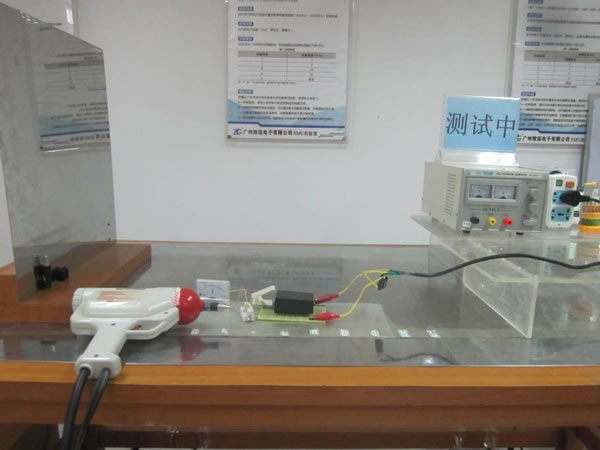

本測試項目主要是測試評估電氣和電子設備遭受靜電放電時的性能，同時還包括從人體到靠近關鍵設備的物體之間可能發生的靜電放電。

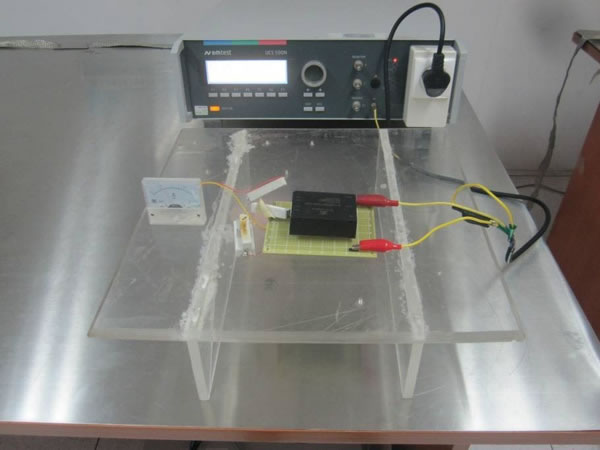

本測試項目主要是評估電氣和電子設備的供電電源端口、信號、控制和接地端口在受到電快速瞬變脈沖群干擾時的性能。電快速瞬變脈沖群主要是模擬電路中，機械開關對電感性負載的切換時，對同一電路中的其他電氣和電子設備產生的干擾。這類干擾的特點是：脈沖成群出現、脈沖的重復頻率較高、脈沖波形的上升時間短暫、單個脈沖的能量較低。

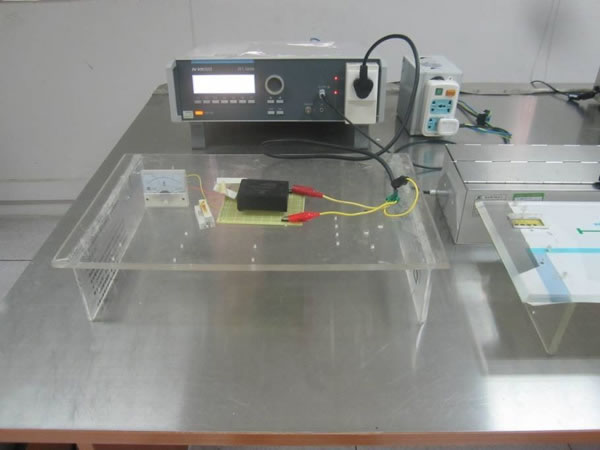

雷擊抗擾度測試主要是測試設備對由開關和雷電瞬變過電壓引起的單極性浪涌沖擊的抗擾度。
實際應用中干擾源有：
1、雷擊（主要模擬間接雷）：例如，雷電擊中戶外線路，有大量電流流入外部線路或接地電阻，因而產生的干擾電壓；間接雷擊（如云層間或云層內的雷擊）在線路上感應出的電壓或電流；雷電擊中了鄰近物體，在其周?chē)⒘穗姶艌?chǎng)，當戶外線路穿過電磁場時，在線路上感應出了電壓和電流；雷電擊中了附近的地面，地電流通過公共接地系統時所引入的干擾。
2、切換瞬變：例如，主電源系統切換時（例如補償電容組的切換）產生的干擾；同一電網中，在靠近設備附近有一些較大型的開關在跳動時所形成的干擾；切換有諧振線路的晶閘管設備；各種系統性的故障，例如設備接地網絡或接地系統間產生的短路或飛弧故障，上述情況都能產生較大干擾。

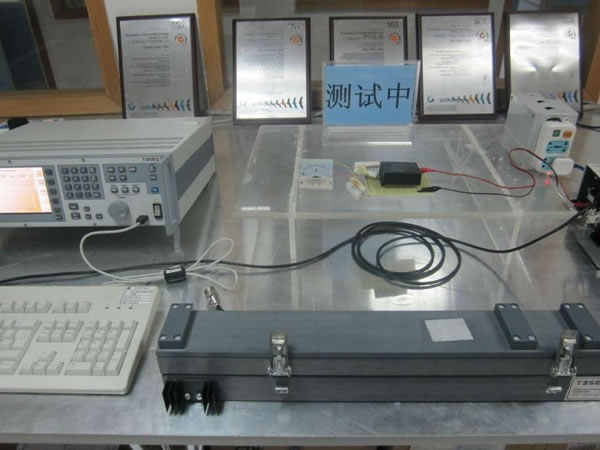

本實驗主要是評估電氣和電子設備受到射頻電磁場輻射時的性能好壞。根據GBT17626的規定，測試主要騷擾源是來自9kHz~80MHz頻率范圍內射頻發射機產生的電磁場。該電磁場會作用于電氣、電子設備的電源線、通信線和接口電纜等連接線路上，這些連接引線的長度則可能與干擾頻率的幾個波長相當，因此，這些引線就變成被動天線，接受外界電磁場的感應，引線電纜就可以通過傳導方式耦合外界干擾到設備內部（最終以射頻電壓和電流所形成的近場電磁騷擾到設備內部）對設備產生干擾。

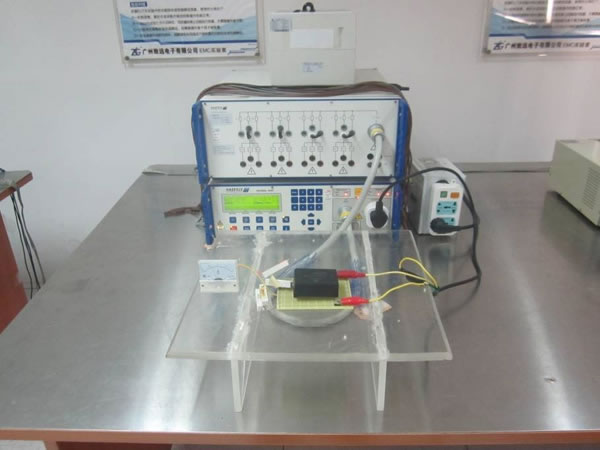

此測試項目主要是評估電源抗擊輸入端電壓突變效應的能力。電壓暫降、短時中斷是由電網、電力設施的故障或負荷突然出現大的變化引起的。在某些情況下會出現兩次或更多次的連續暫降或中斷。而電壓變化是由連接到電網的負荷連續變化引起的。
有了上述六種測試，可以保證電源在上述5種的模擬環境中不受干擾，穩定可靠運行；同時通過了傳導騷擾測試，可以保證電源工作時不會影響的同一供電網絡的其他設備的工作狀態。最終為客戶建立一個穩定可靠的供電系統。
