如何計算線路之間電氣間隙
“生命高于一切，安全重于泰山” ——習大大。這句話不僅適用于建筑、煤礦等高危行業，同樣應該作為電子工程師的座右銘。
那么設計產品又要遵循哪些安全規范呢？大家可能都知道要符合安規了，安規針對不同的設備有不同的標準，今天我們講解安規標準IEC 60950-1:2005中的電氣間隙的計算并結合開關電源的實際電路進行詳細分析。
下面以一個AC-DC開關電源（輸入電壓：85VAC~265VAC，開板電源）進行舉例，計算一次電路保險絲前面L、N線的距離和保險絲后L、N線的電氣間隙。
確定線路之間的電氣間隙大致分為以下五步進行計算：
對于我們的開板電源來說，保險絲前L、N線之間要求基本絕緣，保險絲后要求功能絕緣。
由于我們電源的工作最高電壓有效值為265V屬于150V到300V的范圍，那么根據表2的數據電網電源瞬態電壓為2500V等級（通常，預定與交流電網電源連接的設備的電氣間隙應當按II類過電壓來設計）。
除非有關產品標準另有規定，工業用電器一般選取用于污染等級為3級的環境，家用和類似用途電器一般選取用于污染等級為2級的環境,由于我們的電源為開板模塊，并且用于工業環境故確定設備的污染等級為3級。
利用示波器測量L、N線之間的峰峰峰值電壓，此電壓值以實測為準。此處假設測試出的電壓為382V。
根據前面四步得出的結果，查詢下表方可得到對應的電氣間隙數值。
即保險絲前面L、N線之間的電氣間隙=2.0mm。

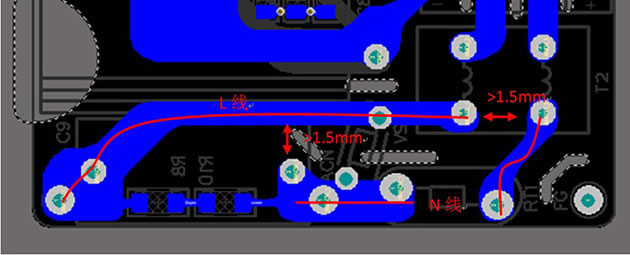

保險絲后面L、N線之間的電氣間隙=1.5mm。
