電源電路中電解電容的選型和應用

一、鉭電容的應用選型
1、鉭電容的優越特性,可能讓你愛不離手

鉭電容的工作溫度范圍寬、溫度特性穩定,比容量大,具有獨特的自愈特性,能滿足長期工作的穩定性。

2、鉭電容的固有致命弱點,讓你恨鐵不成鋼

普通鉭電容的關鍵成分是Ta2O5,該介質受熱后應力會不穩定,可靠使用的電壓低,抗浪涌電壓和浪涌電流能力都較差,且失效的模式是短路,容易引起高溫、火災等其它傷害。

圖1 鉭電容的失效示意圖
3、可靠應用鉭電容的關鍵

(1)對于上述介紹的鉭二氧化錳電容,進行電壓降額,如圖1所示,鉭二氧化錳電容的工作電壓隨溫度升高而降低,溫度高于85℃時推薦使用電壓為額定電壓的33%,失效風險可大大降低。

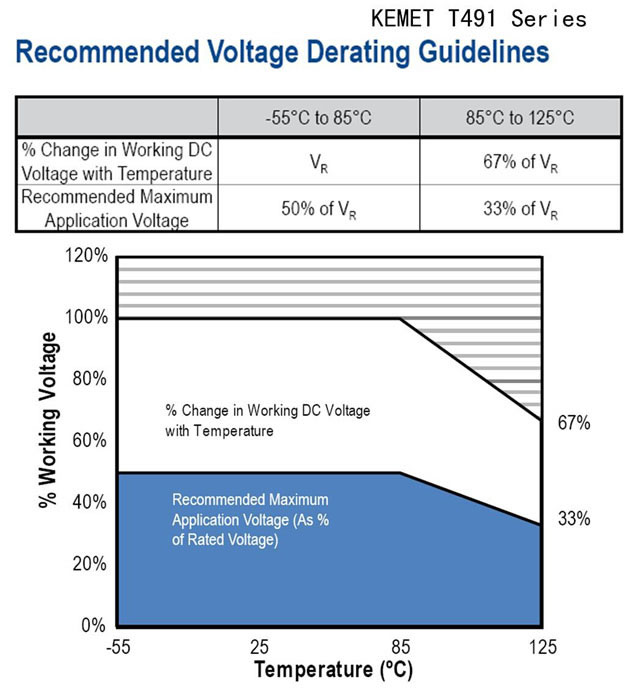

圖2 鉭電容溫度電壓降額曲線

(2)控制鉭電容溫度,減小紋波電流和遠離熱源。

(3)盡量不要將鉭電容放在電源輸入側濾波,在接通電源瞬間,大沖擊電流易導致鉭電容失效。

(4)改用鉭聚合物電容:上述介紹的是價格較低的鉭二氧化錳電容,它具有較多致命弱點,以致在某些場合被禁用。而鉭聚合物電容除了保留鉭二氧化錳電容的諸多優點外,其失效風險大大降低。圖3示出了鉭聚合物電容的推薦使用電壓,較鉭二氧化錳電容其電壓承受能力明顯提升。

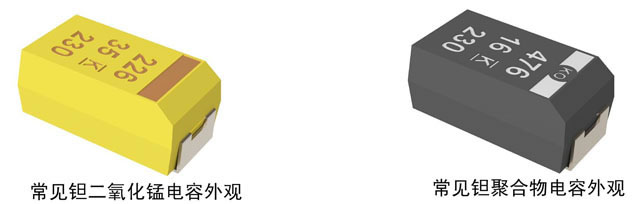

圖3 鉭二氧化錳和鉭聚合物電容外觀
圖4 典型鉭聚合物電容的溫度電壓降額特性
二、常規鋁電解電容的應用選型
1、鋁電解電容的優缺點:

【優點】:具有易獲得大容量高耐壓、價格低廉等顯著優點,常用在電源的輸入輸出濾波電路。

【缺點】:怕高溫。因?yàn)殇X電解電容的電解質為液態,芯子發熱或環境溫度較高將導致電解液揮發,長期高溫導致電解液干涸失效。

圖5 鋁電解電容失效示意圖
2、電源電路中鋁電解的應用注意事項

(1)防止鹵素腐蝕

鋁電解電容對氯元素、溴元素等非常敏感,如果使用含鹵素的助焊劑、清洗劑、固定劑、熏蒸劑,鹵化物可能透過封口膠塞侵入電容器內部,極易引起電容陽極腐蝕,在上電后加速電容失效。因此必須嚴格管控生產工藝過程中使用的相關敏感制劑的鹵素成分。

(2)存儲環境的控制和定期激活

需控制電解電容的存放環境和時間,定期進行上電賦能。

鋁電解經長時間在高溫環境下存放飯后,電容陽極氧化膜和電解液會發生化學反應,造成耐壓下降、漏電流增大。當突然上電,電容電壓接近額定電壓后,可能引起過壓失效或漏電流過大導致過熱失效。

對應單體電容特別是高壓類電容,長期存放后需激活處理,建議串接1kΩ保護電阻,逐漸加壓到額定電壓,維持1小時左右,使得電容陽極氧化膜得以修復,漏電流回到正常水平。

(3)合理布局PCB上的器件,使鋁電解電容遠離熱源

(4)根據產品特性,選取固態電容。

如:在低壓大電流輸出的應用場合,使用鋁固態電容。鋁固態電容具有極低的ESR和高紋波電流承受能力,非常適用于低壓大電流的整流濾波場合。

圖6 常見電解電容外觀與固態電容應用
