低待機功耗電源方案選擇
2009年1月6日，歐盟電子類產品待/關機模式之EuP能耗指令執行措施已正式生效，其生態化設計要求與去年7月經歐盟生態化設計管理委員會批準的工作草案相同。廠商需在2010年1月6日前達到第一階段的要求，2013年1月6日達到第二階段要求。
我們來了解一下EuP能耗指令第二階段的具體要求：
- 產品在關機或待機模式下，產品功耗需小于0.5W；
- 具有再次啟動或顯示再次啟動指示之產品需小于0.5W；
- 具有信息或現狀顯示，結合再次啟動或顯示再次啟動指示之產品需小于1W。
我們應對此類要求，在產品設計上應該怎樣考慮？應該選用什么方案？

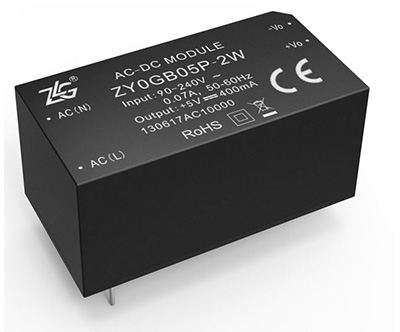

此設計方案也是大部分工業場合設計時所采用的方案。采用隔離模塊需要考慮模塊的靜態功耗、隔離電壓等參數。同時需要考慮電源的認證情況，采用模塊電源可以快速實現產品功能，在提升產品品質及一致性上也有較大幫助。
- 轉換效率高達78%；
- 低待機功耗0.1W；
- 輸入電壓：85~265VAC(120~370VDC)；
- 可持續短路，自恢復；
- 通過EN60950認證。
非隔離應用在哪些地方有應用呢？小家電或則一些不能隔離的電機控制板上，都可以采用非隔離高壓Buck電路實現。此電路只針對不需要隔離應用，而且輸出功率不大的場合。此方案相對電源模塊成本低、電路簡單，但是由于不隔離的應用，在安全性方面會比隔離電源模塊差很多。
從上圖可以看出，此芯片內部包含一個高壓MOS管，外部僅需一個電感、一個二極管、兩個電容即可實現高電壓的降壓功能。同時此電路也能實現低待機功耗要求,在標稱電壓220VAC輸入時靜態功耗可以控制在0.15W以下。
