關于EtherCAT主站，你想知道的都在這里！

EtherCAT是當今主流的高速現場總線解決方案，也是工業4.0智能制造的先進技術核心?，F(xiàn)場總線技術適合于大數據量傳輸，但不適合于測控工程領域中的確定性進程通訊以及高速數據傳輸。因此，EtherCAT的設計目標是支持標準的以太網，并且能夠以最小的硬件成本在實時控制領域開展使用，更新周期快，穩定性高。

致遠電子EtherCAT主站性能如何？

EtherCATNET-100M是一款多功能以太網轉EtherCAT主站設備，EtherCAT總線傳輸速率可達100Mb/s，可實現閉環伺服系統的實時控制與實時數據傳輸，具有高性能、高傳輸速度、高可靠性通訊等優點。集成2路EtherCAT接口，具有線纜冗余的機能。

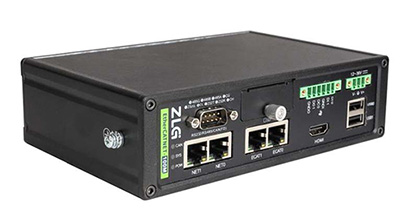

圖1 EtherCATNET-100M

EtherCAT主站產品功能特性概覽：

  • 支持多達32軸同步和1024個EtherCAT I/O應用；
  • 運動控制伺服通訊周期不超過500us，I/O主站資料更新周期不超過200us；
  • 采用大規?？删幊唐骷﨔PGA實現專用以太網MAC以優化實時性能；
  • 豐富的外設接口：主站集成1路千兆通用以太網接口、2路專用EtherCAT接口、1路CAN(FD)接口、2路USB2.0接口、1路HDMI接口、1路RS-232接口、1路SD卡接口、2路DI/DO數字輸入輸出；
  • 采用4GB工業級EMMC，掉電非易丟失數據；
  • 內置RTC，斷電可完成計時或事件記錄功能；
  • 寬輸入9-48V直流供電電壓，額定功耗6W；
  • 工作溫度：-40℃~+85℃。
主站系統構成

EtherCATNET-100M可快速實現EtherCAT主站控制通訊，集成1路千兆通用以太網接口、2路專用EtherCAT接口、1路CAN(FD)接口、1路HDMI接口、1路SD卡接口、2路DI/DO數字輸入輸出等。豐富的外設接口可實現更智能化的EtherCAT主站控制。

圖2 主站系統構成
環型拓?fù)淙哂嗉夹g(shù)

冗余以太網的拓?fù)浣Y(jié)構包括環型、網絡型和混合型拓?fù)?，?duì)于一般的工業以太網系統，可直接用較為簡單實用的環型拓?fù)浣Y(jié)構。EtherCAT主站提供兩路EtherCAT專用網口，在環型拓?fù)浣Y(jié)構中，將LAN1接到從站（ESC）節點1的IN口，然后從站節點1的OUT口接到下一個從站節點的IN口，依次連接，直到最后一個從站節點連接到EtherCAT主站的LAN2口，如下圖所示。由于ESC從站控制器具有自動回環功能，當環形結構中出現單點故障時，EtherCAT網絡信息流能在故障斷點處自動回環，主站仍然可以與各個從站保持?jǐn)?shù)據傳輸，大大增強了EtherCAT網絡的可靠性與可維護性。

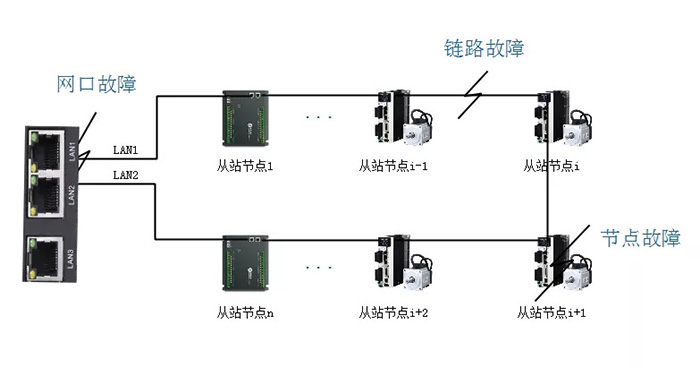

圖3 環型拓?fù)淙哂嗉夹g(shù)
搭載HDMI和CANFD接口，滿足更多應用需求

EtherCATNET-100M設備提供1路HDMI接口，用于與人機界面或PC顯示器的接口通信，接口物理形式為HDMI-Type A。HDMI接口特點與電氣參數：

  • 高清晰、無損壓縮的數字信號傳輸，其分辨率達到1280x720；
  • 支持HDMI 2.0向下兼容版本規范；
  • 支持EDID和DDC2B標準；
  • 支持熱插拔；
  • 具有更好抗干擾能力，實現最長10m無增益?zhèn)鬏敗?

    • 設備提供1路隔離CAN(FD)接口，接口物理形式為DB9插座。支持CAN波特率40K~5Mbps，支持CAN、CANFD ISO或CANFD Non-ISO多種控制器類型，內置軟件設置CAN(FD)通道120歐姆終端電阻使能開關?？筛咝нM(jìn)行CAN FD總線二次開發，滿足多總線應用需求。

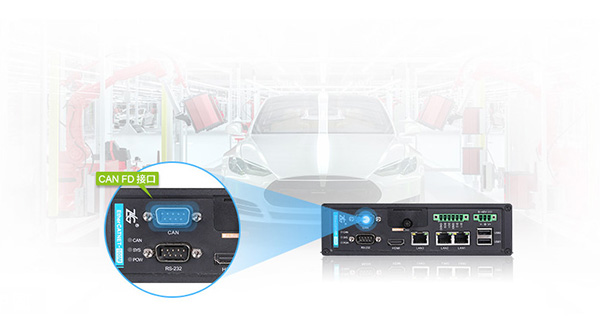

    圖4 CANFD接口應用
    化繁為簡的函數庫

    EtherCAT主站庫以Linux下動態鏈接庫(so)的方式提供，可以實現EtherCAT主站控制等功能。主站可以通過函數庫啟動主站RPC服務器，RPC客戶端可以通過網絡連接到主站RPC服務器，控制主站完成EhterCAT相關的功能。函數庫包含zecm.h頭文件和libzecm.so動態連接庫文件。zecm.h文件包含了EtherCAT主站的數據類型，數據結構以及函數聲明，用戶開發自定義主站需要配置交叉編譯環境，將編譯好的程序下載到主站上，在主站運行編譯后的程序以完成EtherCAT的通信控制功能。

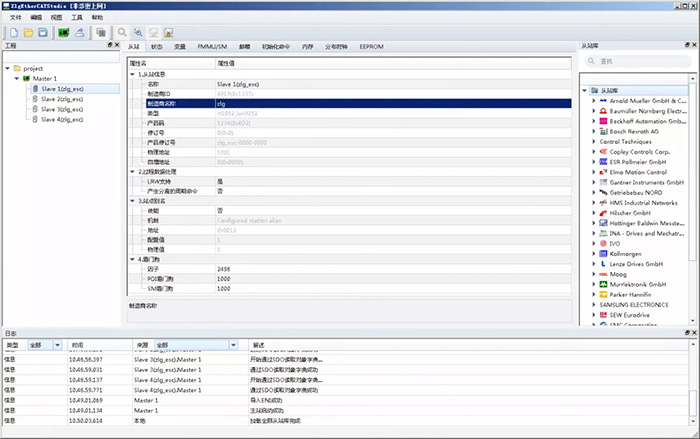

    圖5 豐富的函數庫

    傳統復雜的函數，精煉為如下9條簡單易用的函數庫：

    • EcatMasterLibInit，EtherCAT主站庫初始化；
    • EcatMasterLibExit，釋放EtherCAT主站庫；
    • EcatSimpleStart，啟動主站和RPC服務器；EcatSimpleStop，停止主站和RPC服務器；
    • EcatRequestMasterState，發送網絡管理命令；
    • EcatGetMasterState，獲取主站當前狀態；
    • EcatGetSlaveState，獲取從站當前狀態；
    • EcatSetExtCtrlTaskHandler，設置用戶過程數據回調函數；
    • EcatResetExtCtrlTaskHandler，復位用戶過程數據回調函數；
    • EcatCoeSDODownload，SDO下載；EcatCoeSDOUpload，SDO上傳。
    技術一圖看懂主站運行流程

    主站可以運行用戶編寫的程序，主站程序運行一般遵循的流程如下。

    圖6 主站運行流程圖
