智能斷路器通訊解決方案
斷路器想必大家都不陌生，斷路器是指能夠關合、承載和開斷正常回路條件下的電流并能在規定的時間內關合、承載和開斷異?；芈窏l件下的電流的開關裝置，被普遍應用在各類電力場所中。斷路器根據在電力系統中作用包括兩個：
微型斷路器：屬于終端電器，用于線路末端，對有關電路和用電設備進行配電、保護、控制、指示信號、計量等作用；

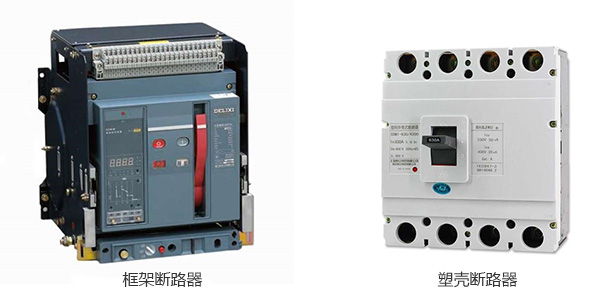

框架斷路器（萬能式斷路器）、塑殼斷路器（空氣開關）：屬于配電電器，用于電網輸配電的低壓側。用于電流的流通、分?jǐn)啵茉诰€路或用電設備發生短路、過載、欠壓等故障時切斷電路，從而起到對線路和設備的保護作用。
我國低壓電器行業經歷四次產品迭代，已形成完整生產體系。我國低壓電器行業經歷了 60 年左右的發展，從修配、仿制再到自主研發，已經迭代了四代產品。
- 一代：產品種類單一，產品結構尺寸大且產品性能不穩定，目前已強制淘汰；
- 二代：產品種類增多，產品體積縮小，性能得到改良，并完善了保護特性，目前少量產品生產；
- 三代：性能再度完善，并引入現場總線技術，實現網絡化和可通信，目前是行業主流應用產品；
- 四代：智能化特征更加凸顯，并具備了小型化、高可靠、綠色環保、節能與節材等特點，正陸續推向市場。
近年來隨著開放式現場總線技術的進步及廣泛應用，使低壓配電與控制系統、終端用電系統在向智能化、網絡化發展，智能配電系統未來有望成為市場的主流。
當前主流第三代斷路器總線形式包括RS-485和CAN總線兩種形式，RS-485通信接口實現智能節點與監控計算機之間的串行連接;Modbus通訊協議制定了消息域格局和內容的公共格式，為智能節點與監控計算機之間提供通信規約。以RS-485為例，整體網絡架構為主設備采用PC機，從設備是各種斷路器，簡單框圖如下：所有設備均有線連接，設備信息在后臺PC機上顯示數據，可遠端查看單獨設備、狀態查詢的信息，并且能夠遠端控制斷路器的工作情況。

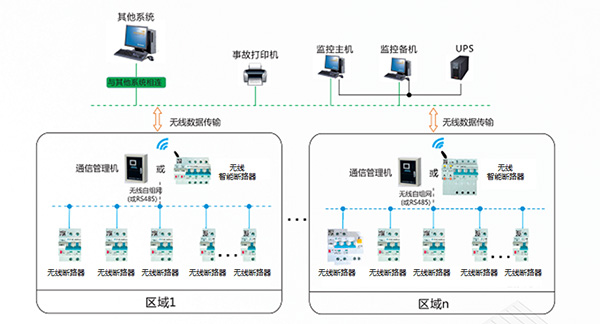

隨著智能物聯的必然發展趨勢下，對配套電力設備技術有了更高的要求，RS-485/CAN總線等有線形式將存在布線難，運維成本高的問題，并且隨著無線通訊形式的穩定性提升，未來斷路器會基于傳統方式還采用無線（4G，藍牙）等方式傳輸，可以保證每臺設備的狀態可以實時上傳到后臺或者云端，可以實時監控設備的運行狀態，在后續維護管理上更加方便，而且在某些不方便布線的場所更能夠靈活的應用，具體如下所示。
致遠電子面向智能斷路器的RS-485/CAN總線隔離需求提供滿足對應需求的解決方案，當前智能斷路器對于隔離RS-485/CAN需求包括兩方面：成本優化與集成度小型化。

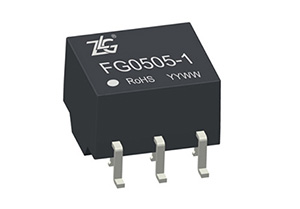

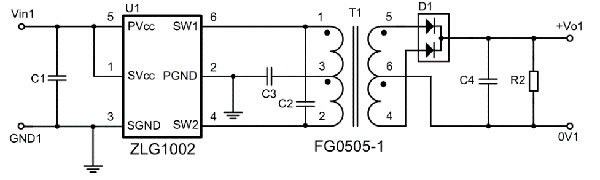

為滿足行業用戶的高性價比最求，致遠電子可為用戶提供P系列電源模塊內部的主控電源IC ZLG1002與配套變壓器FG0505-1，進而搭建總線隔離RS-485/CAN電路。
- 毫瓦級靜態電流，極低的靜態功耗；
- 85%轉換效率，有效降低電源溫升；
- 支持短路自恢復，為用戶降低失效風險；
- -40℃~105℃，超寬工作溫度范圍。

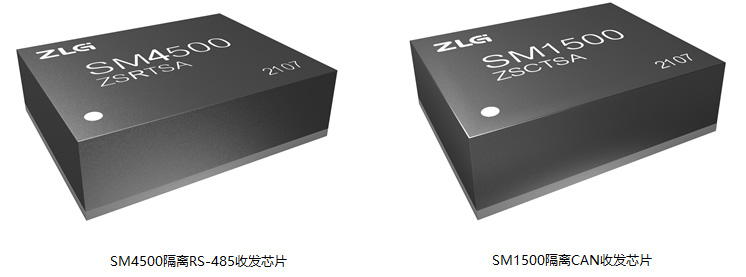

為滿足行業用戶的集成度小型化最求，致遠電子可為用戶提供SM系列全隔離RS-485/CAN收發芯片，產品體積小巧，單芯片即可實現隔離RS-485/CAN。

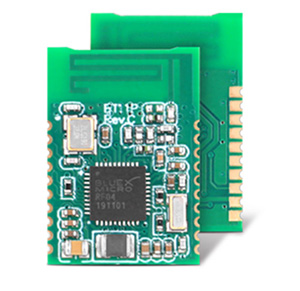

面向智能斷路器的無線化需求，致遠電子可為行業用戶提供無線藍牙模塊BT11P31，模塊主從一體，模塊互聯支持主從機雙待，用戶可以通過指令進行掃描或者直接連接從機設備，也可以通過指令打開廣播，等待主機連接，脫離手機實現設備與設備之間的互聯互通。
- 藍牙版本：兼容BLE4.0/4.2/5.0
- 藍牙版本：兼容BLE4.0/4.2/5.0
- 接收靈敏度：-93dBm@1Mbps、-90dBm@2Mbps
- 睡眠電流：8μA~10μA
- 傳輸速率：凈荷數據傳輸速率最高可達11.5kB/s
- 數據加密：支持AES-128，ECC加密引擎
