換電柜總線隔離解決方案
1 .電動自行車換電設備簡介
1、電動自行車換電柜簡介
智能換電柜，采用一體集成的方式，集成了多個鋰電池充電位。用戶可以根據信息顯示模塊上的圖文提示信息進行操作，通過智能終端進行掃碼或本地信息輸入，完成電池的借用、歸還或換用，從而便捷地完成電池的充電或較換操作，解決了電池充電的難題。
圖1電動自行車換電柜
2、電動自行車換電柜趨勢
共享換電柜的優勢主要體現在安全性和便利性。相較于普通居民，最得益于此的群體就是外賣、快遞、跑腿等職業騎手，他們是目前共享換電柜的主要服務對象。據相關數據統計，截止到2019年，即時配送領域的從業人員已超過1000萬，其中外賣騎手達700萬，其規模還在急速擴張，僅2020年1月20日-5月24日期間，美團平臺新注冊且有收入的騎手超過100萬。未來兩輪電動車換電業務有望從B端騎手市場逐步滲透到C端用戶市場。
2 . 電動自行車及充/換電設備方案簡介
致遠電子作為工業互聯網智能化產品與解決方案供應商，主要圍繞電動自行車鋰電池的充放電應用，為電動自行車及配套設備廠商提供總線隔離及物聯網通訊技術解決方案，包括車身部分電池管理BMS應用方案、電動自行車充換電設備方案。
3、電動自行車換電柜方案簡介
致遠電子可為行業用戶提供隔離DC-DC模塊方案-P系列電源模塊，用于實現RS-485通訊接口隔離；藍牙方案-ZLG52810，一方面為實現電池信息與用戶手機交互，第二是通過藍牙替換換電柜體內的有線通訊，具體如下圖8所示。

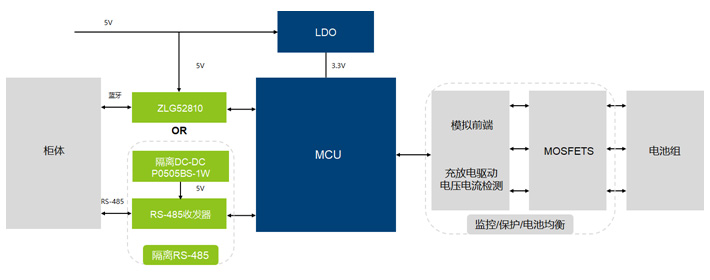

圖2 電動自行車換電柜方案框圖
圖3 ZLG52810藍牙模塊產品圖
- 支持BLE 5.0協議標準，可向下兼容BLE4.2與BLE4.0；
- 最高2Mbps高速傳輸，可滿足絕大多數應用需求；
- 超低功耗，電池供電也無憂；
- 支持數據加密傳輸，大幅提升數據傳輸安全性；
- 支持主從一體，實現模塊互聯。
