新能源領域中的RS-485總線該如何保護呢?

“碳中和”是今年飽受熱議的話題,而實現“碳中和”的關鍵元素之一就是大力發展新能源。在未來我國生態文明建設中,新能源中許多細分行業都會對“碳中和”做出卓越貢獻。比如,光伏發電、風力發電、逆變儲能等一系列產業將迎來蓬勃發展。 伴隨著國家相關政策的出臺,新能源產業鏈會更加健全,體系更加完善,為相關企業帶來越來越多的便利之處。對此,致遠電子針對新能源中的RS-485總線推出了相應的產品以及相關解決方案。 本文將重點介紹RS-485相關的總線保護電路方案。

1、常用RS-485保護電路

圖 1保護電路1

如圖 1所示的保護電路,氣體放電管將接口處的大部分浪涌電流泄放,共模電感濾除共模信號的干擾,TVS進一步降低氣體放電管后的殘壓,從而保護后級電路。RSM485ECHT模塊應用圖 1所示保護電路可以達到接觸靜電±8kV,共模浪涌±4kV,差模浪涌±2kV,滿足大部分工業現場對RS-485節點靜電和浪涌等級的要求。

圖 1所示保護電路雖然保護能力較強,但其結電容較大, A-RGND或B-RGND結電容為2.5nF左右,當總線上有較多節點均使用圖 1保護電路進行組網時,總線的電容量較大,信號反射以及信號邊沿趨于平緩使信號質量變差,甚至?xí)?dǎo)致通信異常。

2、總線電容導致的信號反射問題

當信號在通信線上傳輸,到達RS-485節點上的保護電路時,保護電路的結電容使信號受到的瞬時阻抗發生變化,一部分信號將被反射,另一部分發生失真并繼續傳播下去。

圖 2所示為RSM485ECHT單節點發送波形,圖 3為RS-485總線接6個保護電路的示意圖,每個節點之間的距離在30cm左右,使用雙絞線手拉手連接,圖 4和圖 5分別為在總線上接6個圖 1所示電路的波形測試點1和波形測試點6(圖 3中標注的位置)的波形,波形的上升/下降時間變長,并且波形測試點1波形變成了臺階形狀。

圖2 RSM485ECHT單節點RS-485接口差分波形

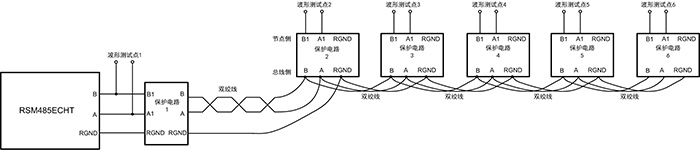

圖3 總線接6個保護電路連接示意圖
圖4RSM485ECHT接6個保護電路波形測試點1波形
圖5RSM485ECHT接6個保護電路波形測試點6波形

RSM485ECHT的RS-485接口驅動能力較強,如下為使用相同測試條件測試市場上常用的RS-485收發器芯片測試波形,可以看出其波形已被嚴重干擾,且反射波形已到達RS-485芯片門限電平附近,有可能引起通信異常。因此在實際應用中應選擇驅動能力較強的收發器。

圖6 某RS-485收發器接6個保護電路波形測試點1波形
圖7 某RS-485收發器接6個保護電路波形測試點6波形
3、低結電容保護電路

當通信節點數較多,可以使用如圖 8所示保護電路,其A-RGND或B-RGND的結電容僅為20pF,雖然TVS結電容較大,但普通二極管結電容非常小,TVS與普通二極管的結電容為串聯關系,因此可以減小保護電路的結電容。使用圖 8進行圖 3所示的組網,測試點1的波形如圖 9所示,測試點6波形如圖 10所示,波形基本未發生變化。

圖8保護電路2(低結電容)
圖9 RSM485ECHT接6個保護電路2波形測試點1波形
圖10RSM485ECHT接6個保護電路2波形測試點6波形
4、總結

總線上掛載的保護電路會使信號受到的瞬時阻抗發生變化,導致信號反射,當總線上的節點數較多,總線的電容量較大,會對總線波形造成干擾,影響通信信號質量,因此為減小保護電路對總線通信的影響,在實際應用可以選擇驅動能力較強的收發器,并且保護電路若使用圖 1所示保護電路,應選擇低結電容TVS,也可選擇使用如圖 8所示的低結電容保護電路。

致遠電子作為國內總線隔離領導品牌,經過二十年的技術積累,面向新能源以及工業領域的RSM系列隔離收發器。RSM系列產品能有效解決總線干擾、通信異常等問題。與傳統的設計相比, RSM系列產品內置完整的隔離DC-DC電路、信號隔離電路、RS-485總線收發電路以及總線防護電路,具備高集成度與可靠性,能夠有效幫助用戶提升總線通信防護等級。

  • 波特率支持:500Kbps,115.2Kbps,9.6Kbps等
  • 節點數量:256個、128個、32個等
  • 通道數量:單路、雙路、四路等
  • 工作溫度:-40~85℃或-40~105℃
  • 隔離電壓:2500VDC或3500VDC
  • Mini小體積或標準模塊化封裝
  • 外殼及灌封材料符合UL94 V-0標準
  • 具有低電磁輻射和高抗電磁干擾性
