智能消防聯動系統通信系統如何搭建?
消防聯動系統是火災自動報警系統中的一個重要組成部分。通常包括消防聯動控制器、消防控制室顯示裝置、傳輸設備、消防電氣控制裝置、消防設備應急電源。消防電動裝置、消防聯動模塊、消防栓按鈕、消防應急廣播設備、消防電話等設備和組件,大致原理如下:
消防控制系統一般會選用帶屏的控制柜,同時需要多路的串口跟后級設備通信,記錄后級節點狀態,因此選擇一款穩定性強,功能性可靠的產品十分重要。
致遠電子的工業級A7核心板800M主頻同時可以支持8路串口,多種存儲容量可選,屏幕分辨率可最大支持1366*768,能夠滿足大部分消防客戶的需求。方便客戶簡單快捷的搭建消防控制柜系統。
有線傳輸:

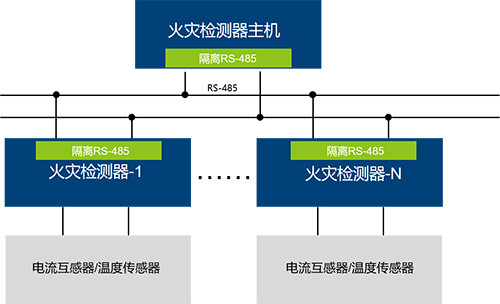

節點之間的通信一般有Ⅱ總線,CAN或者485,通常情況下不需要進行隔離,但對于特殊場合的應用,還是要對總線進行隔離,為滿足行業客戶的高性價比要求,致遠電子可為客戶提供P系列電源模塊內部的主控ICZLG1002與配套的變壓器FG0505-1,進而搭建總線給RS-485/CAN電路。
無線傳輸:
針對智能煙感,致遠電子也推出了SIP的LoRA芯片,單芯片解決無線通信問題,超小封裝能夠滿足煙感對體積的要求。
主要特點
- 頻率范圍:470MHz~510MHz
- 發射功率:-9~21dBm@step1dB
- 接收靈敏度:-125dBm@5.4kbps
- ?內核:32位Cortex-M0+
- 發射電流:65mA@17dBm
- I/O口:45個
- 尺寸封裝:11*11*1.1mm LGA68
