近距離接觸高頻電源變壓器!

提到變壓器大多數人會想到,變電站的變壓器、電子產品中的工頻變壓器。隨著電子技術的發展,開關電源的使用也越來越普遍,同時大家也都有了高頻電源變壓器的概念,但高頻變壓器的內部構造究竟是怎么構成的,很多人都不是很清楚。下面我們就來揭開高頻電源變壓器的真實內在。

圖1 變壓器工頻到高頻的變化

在開關電源模塊中,主要的器件包括:高頻變壓器、功率開關管、主控IC、濾波電解電容。其中,高頻變壓器是隔離高壓側與低壓側的主要器件,其生產工藝決定了電源的整體質量,同時也是電源安規認證中的關鍵器件。廣州致遠電子電源模塊變壓器設計均按照相關安全標準設計,以保證電源的品質與安全。下面我們就來介紹一種較復雜的帶屏蔽層高頻變壓器構造。

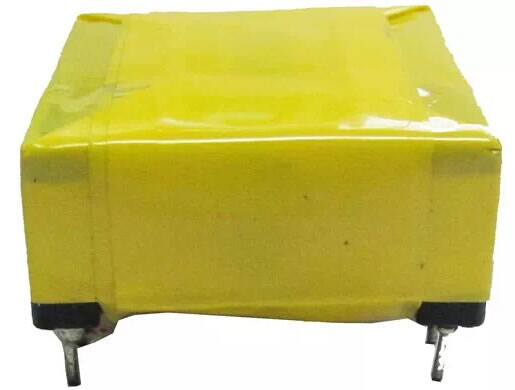

圖2 帶屏蔽變壓器實物圖
高頻變壓器的擋墻膠帶

擋墻膠帶也叫無紡布膠帶,適用于變壓器、電子線圈、馬達等。有一層、兩層、三層厚度可供選擇。

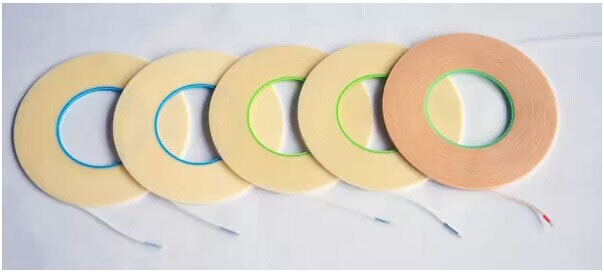

圖3 擋墻膠帶實物圖

檔墻膠帶一般用在高頻變壓器中用來增加安全距離,保證安規要求。根據不同安規要求及不同測試工程師要求有所不通。一般擋墻寬度選擇在2mm~3.2mm左右,一般加在變壓器骨架的兩邊,以增加初次級之間的安全距離。

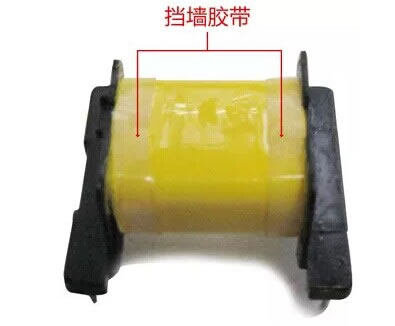

圖4 擋墻膠帶繞制位置
高頻變壓器的鐵氟龍?zhí)坠?/div>

為了滿足高頻變壓器的安規要求,我們除了使用擋墻膠帶外,還會使用特氟龍?zhí)坠軄肀WC繞組與磁芯或繞組的距離。一般特氟龍?zhí)坠荛L度選擇10mm左右,根據不同骨架有所區別。

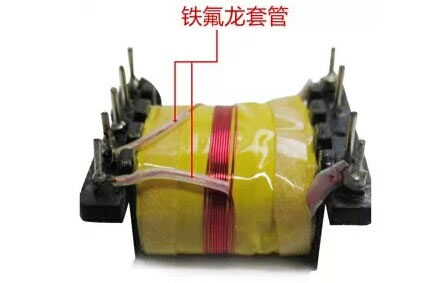

圖5 鐵氟龍?zhí)坠艿氖褂?/div>
高頻變壓器的瑪拉膠帶

瑪拉膠帶也稱聚脂膠帶,以聚脂薄膜作為基材,采用丙稀酸阻然膠作為膠粘劑,此類型膠帶具有抗高溫、抗腐蝕、絕緣、阻燃等特性。廣泛用于變壓器的繞組間絕緣。

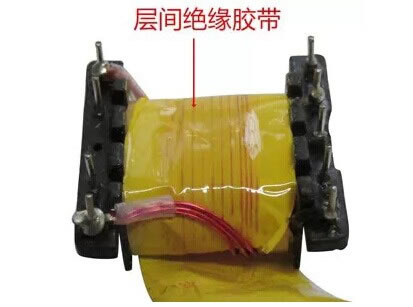

圖6 絕緣膠帶的使用
高頻變壓器的屏蔽銅箔

一般變壓器繞制時,會在初、次級之間加銅箔,同時銅箔一般要與初級地連接,稱之為內層屏蔽;而在線圈繞完以后,在線包及磁芯的外層再加一層銅箔,稱之為外層屏蔽。

在初級與次級之間增加銅箔屏蔽層,主要目的是將原邊的共模干擾信號通過屏蔽層返回到大地。一般內層屏蔽選用0.9T銅箔,防止短路。

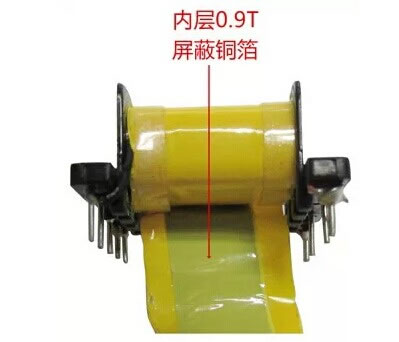

圖7 變壓器內層屏蔽

在變壓器最外層的銅箔屏蔽層,主要是起到屏蔽變壓器漏磁場的作用,漏磁場在屏蔽層中感應出電流,最終以熱能形式耗散掉。一般外層屏蔽選用1.1T銅箔。

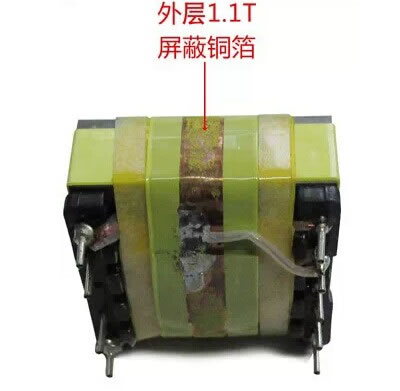

圖8 變壓器外層屏蔽

高頻變壓器是一個工藝比較復雜的器件,要保證批量的品質更是需要良好的設計及制作工藝。我司有專業的變壓器產線,為變壓器的優化設計及可制造性評估提供支持。為電源的整體品質提升創造條件。有電源變壓器及電源技術問題可咨詢我們,電話400-8884005。同時廣州致遠電子也可為你提供量身定制的電源解決方案。
