RS232轉RS485竟然還可以這樣做？

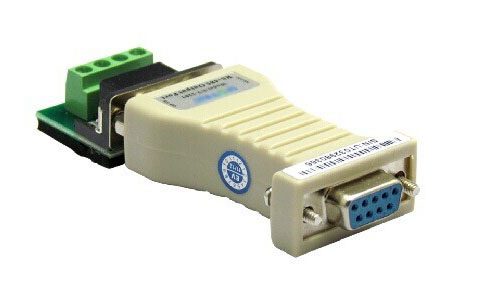

既然RS232轉RS485是大家都熟知的應用，我們就從熟悉的部分說起。在網上隨便一搜你會看到很多這種RS232轉RS485轉換模塊，各種型號廠家都有。有學習用的普通轉接模塊，也有工業使用的工業級轉換器。

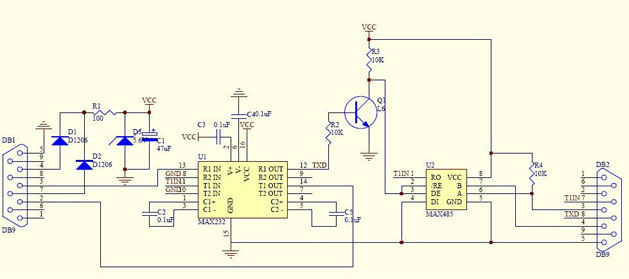

看到這種轉換模塊是不是有種親切感呢？在曾幾何時你是否親自拆過此類模塊呢？大部分人應該是肯定的回答，那下面就來看看其內部的大致原理圖吧。
上圖電路一般只能用在一些簡單的應用場合，而且此電路的RS485電路由于受到換向電路的影響，通訊波特率一般做不高，一般就能支持到9600bps左右。同時采用這種竊電方式，在供電方面也不是很穩定，容易出現通訊丟幀情況。

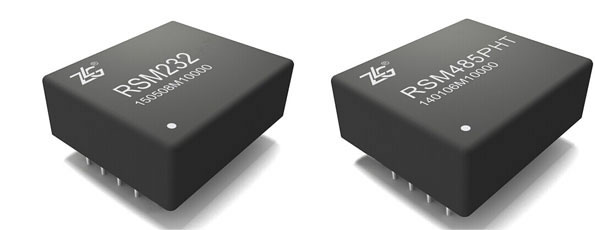

為了更好的解決換向導致的通訊速率限制問題，廣州致遠電子推出了帶自動換向功能的RS485隔離收發器，此收發器最高支持500K的通訊波特率。應用此模塊就能很好的解決通訊速率限制問題，同時為了通訊的穩定性，需要對電路進行單獨供電處理。

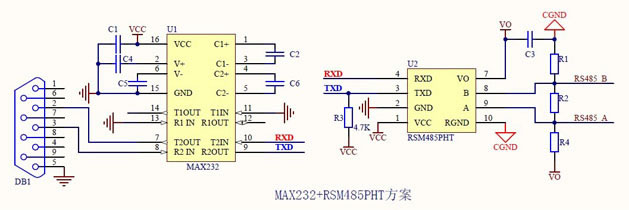

上圖中的方案，是采用MAX232芯片加上廣州致遠電子的RSM485PHT設計的隔離轉換電路，此設計電源與RS232未隔離，RS232與RS485總線端是隔離開的，這樣進行隔離設計可以有效的抑制RS485總線上的干擾傳導到232端。

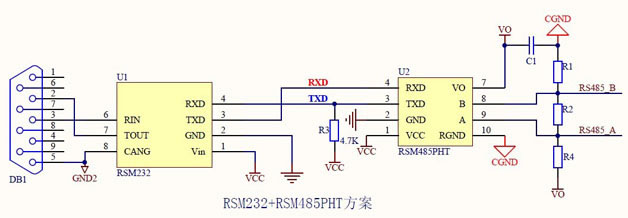

上圖所示的設計原理圖，可以做到RS232、RS485及供電電源三隔離，此設計均采用模塊搭接，電路設計更簡便，同時在供電源的選取上也更為方便。
廣州致遠電子有限公司研發生產的模塊類產品均通過嚴格的測試，應用此類隔離收發模塊產品，除了可消除地環路的電勢差影響、有效抵御共模干擾外，也能在強干擾環境中有效保護MCU端的電路，大大降低了系統被干擾和損壞的概率。
如您在電源應用方面遇到任何問題，可致電4008884005轉2轉4進行咨詢。
