電源方案選擇：隔離還是非隔離
電源的隔離與非隔離，主要是針對開關電源而言，業內比較通用的看法是：
1、隔離電源：電源的輸入回路和輸出回路之間沒有直接的電氣連接，輸入和輸出之間是絕緣的高阻態，沒有電流回路；
2、非隔離電源：輸入和輸出之間有直接的電流回路，例如，輸入和輸出之間是共地的。

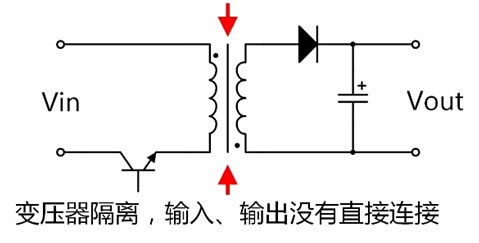

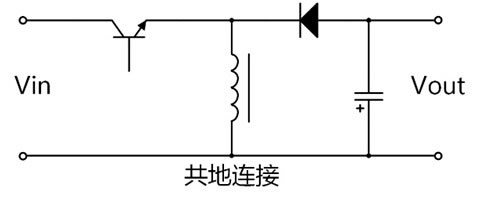

以BuckBoost及其隔離的版本反激電路為例，示意圖如圖1和圖2所示。
由上述概念可知，對于常用的電源拓?fù)涠?，非隔離電源主要有：Buck、Boost、Buck-Boost等；而隔離電源主要有各種帶隔離變壓器的反激、正激、半橋、LLC等拓?fù)洹．?dāng)然隔離電源也可以把內部的地連起來，當非隔離來應用。

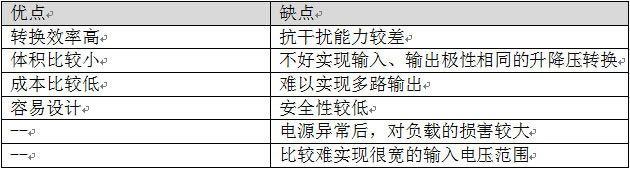

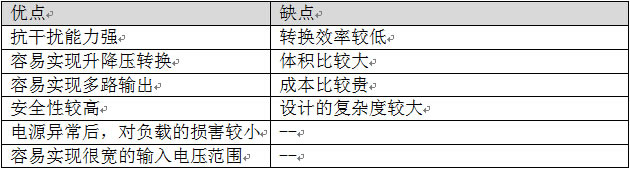

結合常用的隔離與非隔離電源，我們從直觀上就可得出它們的一些優缺點，如表1和表2所示，兩者的優缺點幾乎是相反的。
對于上述的優缺點，大部分我們都很好理解。對于電源發生異常后，電源隔離與否對負載的危害大小，我們以Buck和它對應的隔離電路即正激電路來簡單分析，如下列圖示。

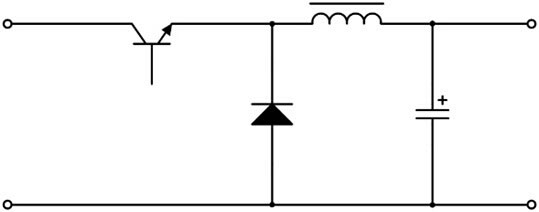

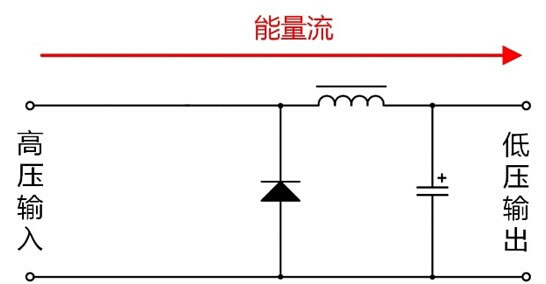

由圖3和圖4可知，對于Buck電路而言，若開關管擊穿短路，由于沒隔離，輸入端較高的電壓，直接通過電感作用在負載端，負載會因?yàn)檫^(guò)壓燒毀。

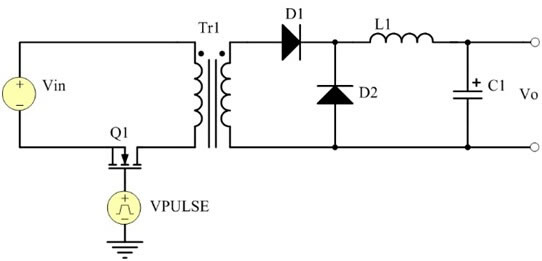

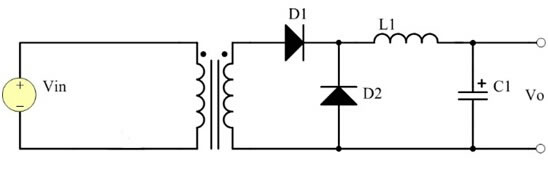

由圖5和圖6可知，對于正激電路而言，同樣開關管擊穿短路，對負載而言，只是失去了供電的電源而斷電，不會對負載本身造成其它影響。
通過了解隔離與非隔離電源的優缺點可知，它們各有優勢，對于一些常用的嵌入式供電選擇，我們已可做出準確的判斷：
1、系統前級的電源，為提高抗干擾性能，保證可靠性，一般用隔離電源；
2、電路板內的IC或部分電路供電，從性價比和體積出發，優先選用非隔離的方案；
3、對安全有要求的場合，如需接市電的AC-DC，或醫療用的電源，為保證人身的安全，必須用隔離電源，有些場合還必須用加強隔離的電源；
4、對于遠程工業通信的供電，為有效降低地電勢差和導線耦合干擾的影響，一般用隔離電源為每個通信節點單獨供電；
5、對于采用電池供電，對續航力要求嚴苛的場合，采用非隔離供電。
