CAN智慧云如何賦能ECU遠程刷寫

智能網聯車改變傳統的汽車網絡架構,集車聯網、智能交通與智能汽車于一體,實現車與X(車、人、路、后臺)的信息交互,并具有智能決策能力。

傳統的汽車網絡架構主要由CAN總線組成,車內分布式電控單元ECU按照功能劃分為動力總成、車身控制、輔助駕駛等總線區域;車窗、車燈、天窗等則通過LIN總線接入CAN網絡。

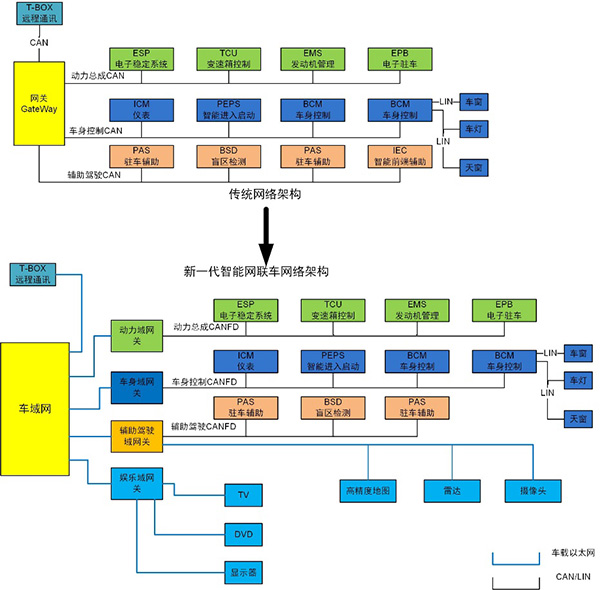

如圖1所示,新一代智能網聯車改變傳統分布式架構,以車載以太網作為骨干網絡,將核心域控制器連接在一起。各部件之間通訊通過CANFD來實現數據共享,娛樂控制域通過LIN總線來接入網絡。

CAN智慧云賦能ECU遠程刷寫

無論是傳統汽車還是新一代智能汽車,ECU刷寫是汽車性能測試中關鍵手段。ECU刷寫,是外部數據刷寫工具通過ECU通信網絡向ECU發送數據信息。通俗點講,就是通過改寫程序的辦法,將電子控制單元的性能進行優化,對ECU單元數據進行管理或更新。

通常工程師會選擇使用工具通過CAN/CANFD總線進行本地ECU刷寫,刷新前需要檢查ECU的狀態(電夠不夠、Flash還能不能刷,容量夠不夠)和整車的狀態(車是否停好等)。

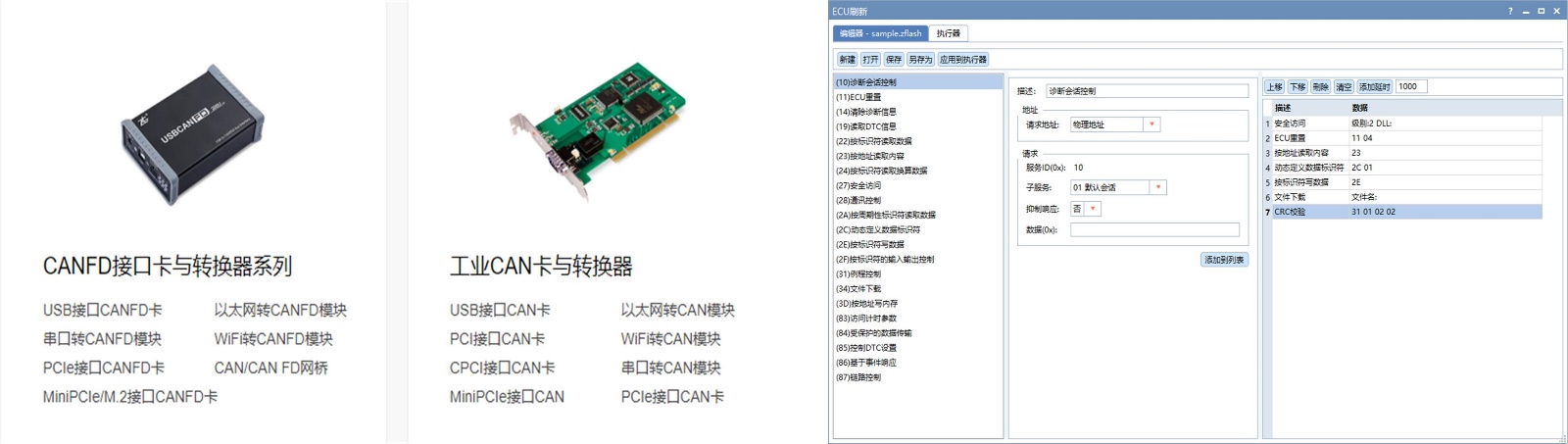

如圖2所示,ZLG致力于CAN/CANFD總線開發多年,自主開發的眾多CAN/CANFD接口卡配合上位機軟件ZCANPro都可以實現對ECU的刷寫。(http://4640.com.cn/can/can/index.html 哎呀,不小心把鏈接放這兒了)

本地刷寫ECU對于工程師實驗開發測試非常方便,但是一旦進入路試階段,針對每輛車重復進行ECU刷寫升級測試,本地刷寫ECU便顯得有點耗時費力。為了能夠縮短路試測試周期,工程師刷寫ECU帶來方便,ZLG提出了一種遠程ECU刷寫的方案。遠程路試,在一些高原高壓環境下,路試時出現問題,研發總部這邊改好代碼,把bug修復后,再通過ECU遠程刷寫的功能,下載調試好的程序。省去了大量的人力物力,大大縮短開發周期。

如圖3所示,ZLG致遠電子推出的CANFDDTU系列車載CAN(FD)-bus數據記錄儀,集成4路符合ISO11898標準的獨立CAN-bus通道,支持4G實時通信,可將CAN FD總線上的數據上傳到指定服務器,推出智能云服務平臺,還支持北斗/GPS定位,實時記錄設備位置信息。同時支持車載以太網和LIN總線測試記錄,完善車載多總線測試體系。(更多CANFDDTU產品信息請移步http://4640.com.cn/can/can/product/id/262.html )

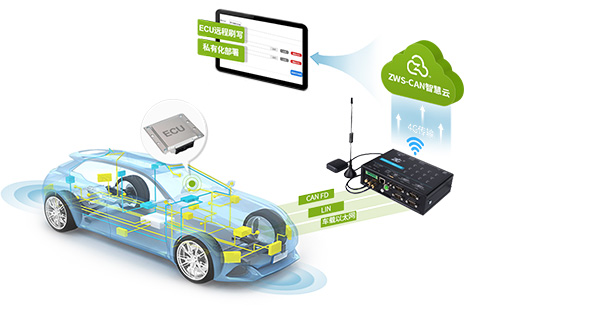

用戶可以使用CANFDDTU-400EWGR將車輛CAN/CANFD總線上的數據通過4G上傳到云平臺或服務器,實時觀察車輛運行狀態,為ECU刷寫前做好車輛狀態監控。另外,CANFDDTU-400EWGR通過CAN智慧云或用戶自己服務器支持遠程ECU刷寫,可以自定義刷寫ID(空調控制器、儀表、熱管理等),支持查看ECU當前版本號或者查看是否刷寫成功,云服務器支持私有化部署,保障數據安全。

ECU遠程刷寫流程

一、硬件準備

  • CANFDDTU-400EWGT/CANDTU-400EWGR設備一臺,包含SIM卡一張;
  • USBCANFD設備一臺(其他ZLG CANFD卡均可)

二、刷寫流程

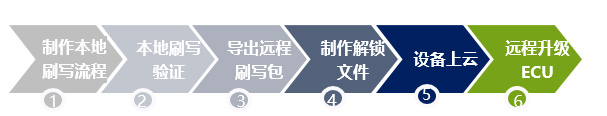

如圖4所示,遠程 ECU 升級即通過遠程下載刷新固件包到 CANDTU,由 CANDTU 對 ECU 進行固件刷新,刷新過程遵循 UDS 協議(ISO14229)。

三、刷寫效果展示

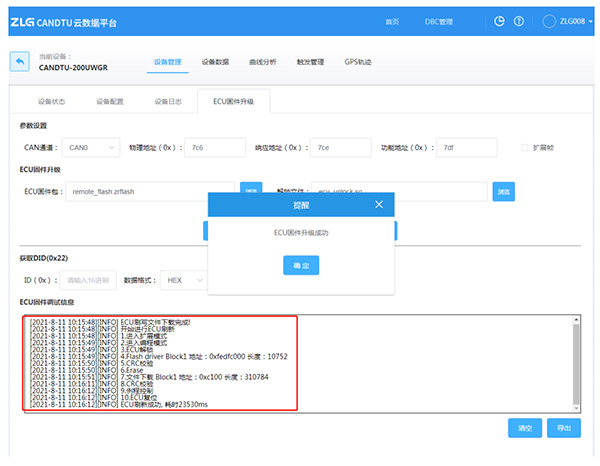

如圖5所示,通過CAN智慧云平臺可以查看ECU固件調試信息以及獲取當前DID信息。

致遠電子ZWS-CAN智慧云

  • CAN(FD)DTU-400EWGR 4G遠程監控

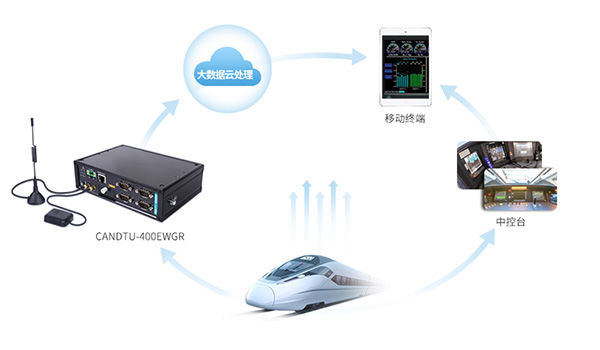

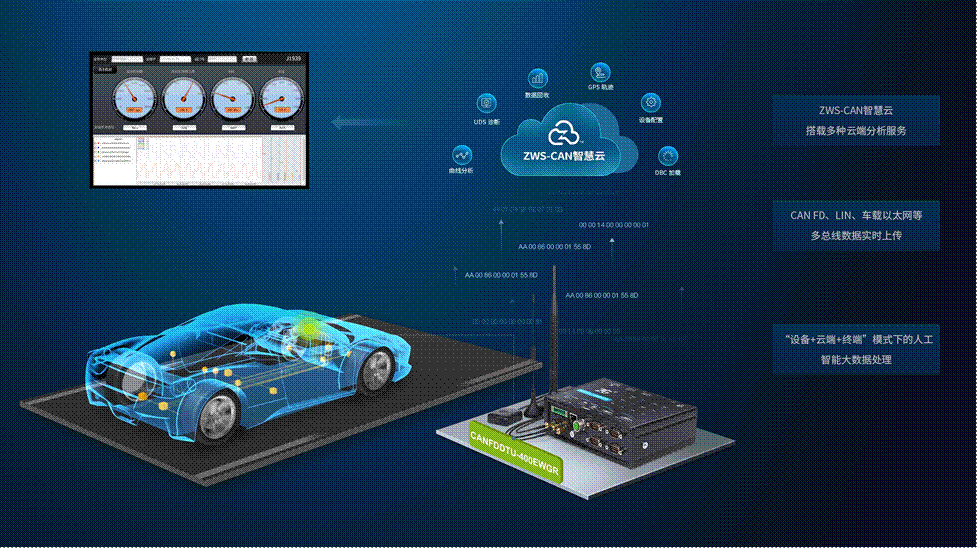

ZLG致遠電子推出的CAN(FD)總線“黑匣子”,我們稱之為CANDTU。如圖所示是CAN(FD)DTU-400EWGR,該產品能夠?qū)⒗滏溸\輸車上CAN(FD)總線的報文記錄在本地SD卡或者通過4G實時上傳到云平臺。用戶可以使用ZLG開發的ZWS-CAN云平臺,也可以將數據上傳到指定的云端服務器,實現數據云同步。用戶可通過平板、手機等移動終端登錄云,實時查看云平臺數據,實現“設備+云端+終端”模式下的大數據全方位處理。

  • GPS定位功能

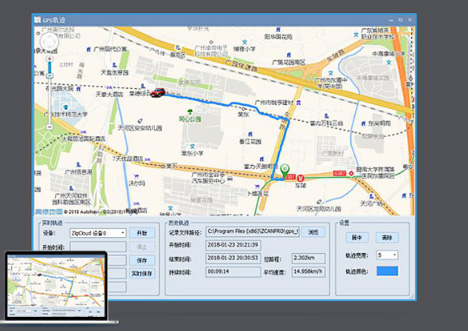

CAN(FD)DTU-400EWGR提供4路相互獨立的通道,用戶只需要將該產品接入到冷鏈運輸車CAN(FD)總線上,即可將數據上傳到后臺,另外,該產品有GPS功能,ZWS-CAN云端服務器可以進行地圖可視化的定位,實時顯示車輛運行速度,對車輛運行軌跡進行記錄存儲。定位精度在2m左右,對故障分析定位有較高的可信度。

  • DBC可視化分析

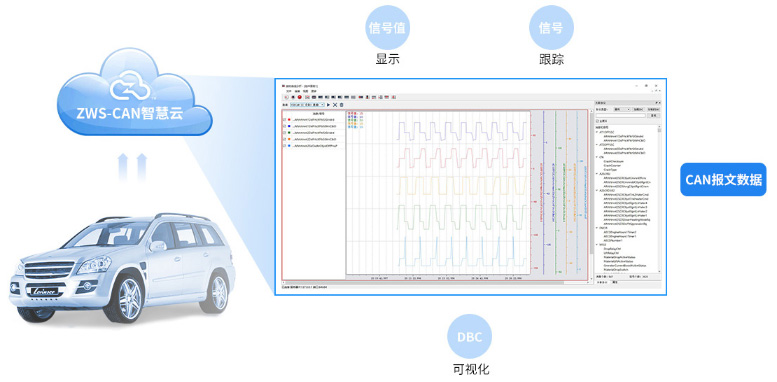

ZWS-CAN智慧云能夠?qū)崿F(xiàn)DBC的可視化分析,結合豐富多彩的圖形控件,及時進行CAN數據的可視化展示,直觀分析運行情況,如圖所示能夠?qū)π盘栔颠M行顯示和信號跟蹤。用戶可以遠程的觀察冷鏈運輸車內部溫度變化曲線,監控溫度變化幅度。

  • 支持車載UDS診斷

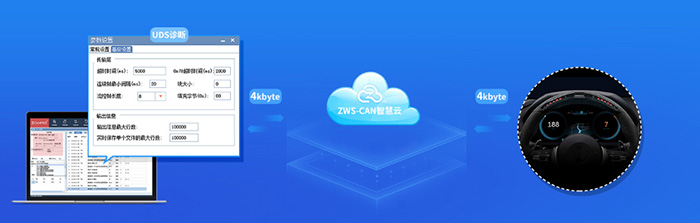

用戶可以通過ZWS-CAN云端服務器,直接對車輛進行標準的UDS診斷,實現對設備的監控。

  • 上傳數據過濾,節省用戶流量

CANDTU-400EWGR設備支持網絡傳輸濾波功能,通過配置軟件只傳輸濾波器中的CAN ID報文,減少不必要的網絡流量。

  • ZLG CAN總線測試分析軟件ZCANPRO

ZLG ZCANPRO軟件為CAN/LIN總線系統架構、網絡設計、開發和測試工程師提供整個開發過程的全面支持。高效、豐富、易用、免費等特性為工程師創造了更多可能,大大降低成本,提升開發效率。

CAN智慧云視頻演示

ZWS-CAN智慧云與CANFDDTU-400EWGR擁有強大的功能,更多的產品信息可以到下方鏈接進一步了解:

http://4640.com.cn/can/can/product/id/245.html

http://4640.com.cn/can/can/product/id/262.html
