高性能以太網轉CAN模塊

致遠電子CANET系列以太網-CAN轉換器實現CAN-bus數據和Ethernet數據相互傳輸?shù)墓δ?，它?nèi)部集成了1、2、4路的CAN-bus 接口和1、2路Ethernet 接口或者光纖接口，并自帶TCP/IP或者UDP協議棧，用戶利用它可以輕松完成CAN-bus網絡和Ethernet網絡的互連互通，建立以太網-CAN兩層網絡架構，實現遠程控制，大大擴展CAN-bus網絡的應用范圍。

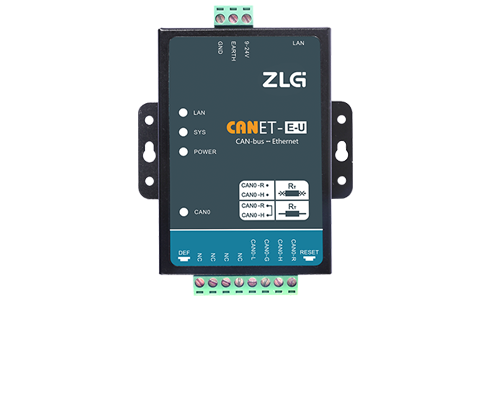

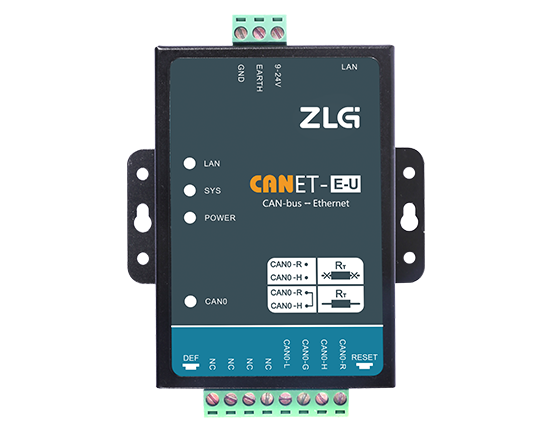

CANET-E-U

以太網轉CAN模塊

購買

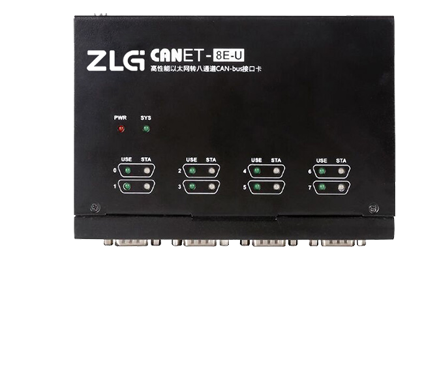

CANET-8E-U

以太網轉CAN模塊

購買

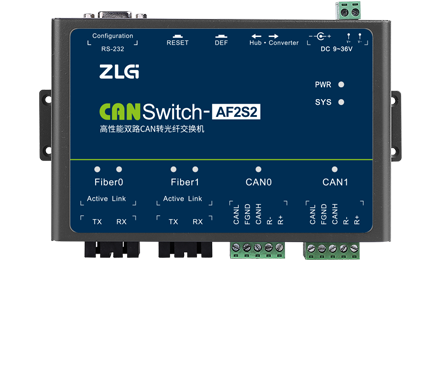

CANSwitch-AF2S2

以太網轉CAN模塊

購買

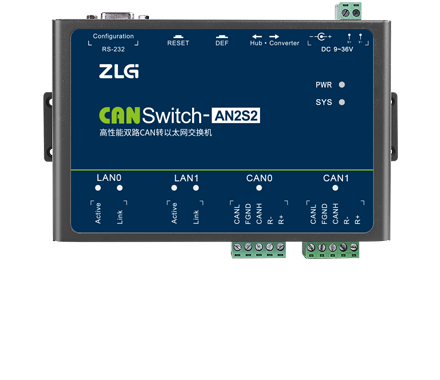

CANSwitch-AN2S2

以太網轉CAN模塊

購買

選型表

請左右拖動表格進行觀看

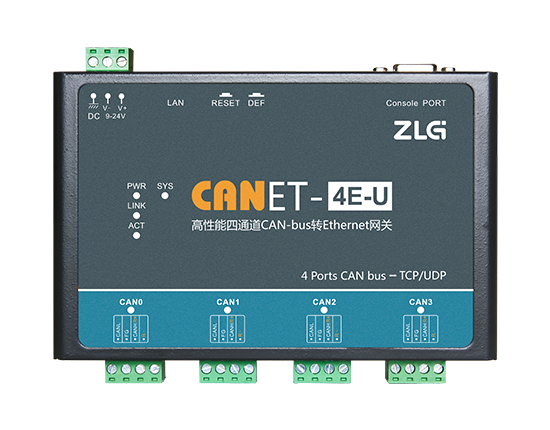

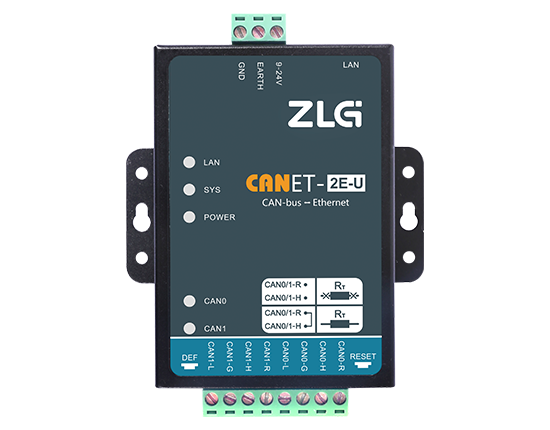

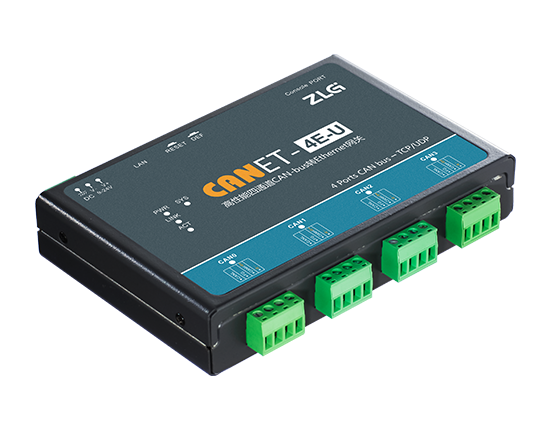

型號CANET-E-UCANET-2E-UCANET-4E-UCANET-8E-U[停產]
CANSwitch-AN2S2CANSwitch-AF2S2
實物圖
開發文檔-
性能特色高性能系列，健壯的以太網協議棧適用于各種復雜網絡，轉發快，低延時，推薦！
CAN路數1路2路4路8路2路2路
以太網RJ45口1路1路1路2路2路-
以太網光纖接口RJ45RJ45RJ45RJ45RJ452路
單模光纖SC接口
接口形式OPEN4接口OPEN4接口OPEN4接口DB9接口OPEN5接口OPEN5接口
電氣隔離√√√√√√
工業級√√√√√√
數據接收能力12000幀/秒（每路）12000幀/秒（每路）12000幀/秒（每路）12000幀/秒（每路）8000幀/秒（每路）8000幀/秒（合計）
數據發送能力8000幀/秒（每路）8000幀/秒（每路）8000幀/秒（每路）8000幀/秒（每路）8000幀/秒（每路）8000幀/秒（每路）
TCP Sever模式支持支持支持支持支持支持
TCP Client模式支持支持支持支持支持支持
UDP模式支持支持支持支持支持支持
TCP最大連接數254（每路）254（每路）254（每路）254（每路）254（每路）254（每路）
UDP最大連接數6×254（每路）6×254（每路）6×254（每路）6×254（每路）6×254（每路）6×254（每路）
以太網速率千兆網卡10/100/1000Mbps自適應百兆光纖接口
轉發延時小于5ms小于5ms小于5ms小于5ms小于5ms小于5ms
CAN口故障通知支持支持支持支持支持支持
功耗3000mW3150mW3350mW4350mW3350mW3350mW
120歐終端電阻內置可配置內置可配置內置可配置內置可配置內置可配置內置可配置
工作溫度-40℃～+85℃
儲存溫度-40℃～+85℃
物理尺寸95mm*87.5mm*26mm178mm*102.4mm*32mm165mm*102mm*48mm178mm*102.4mm*32mm
是否可提供定制歡迎

備注:*單通道1Mbps，0字節數據域的情況下

穩定可靠，應用廣泛

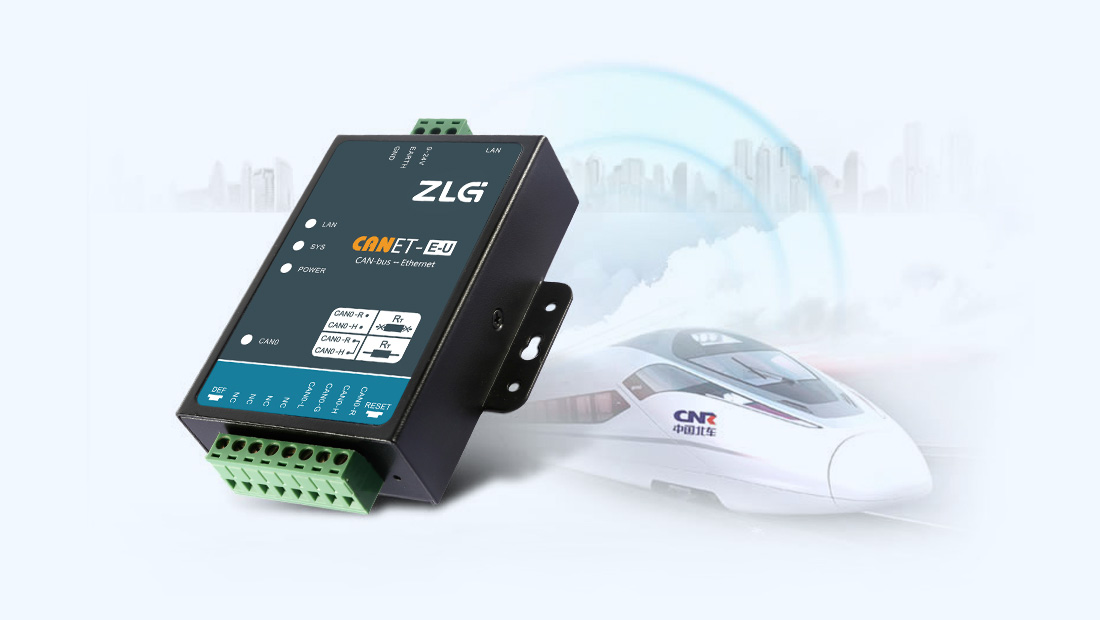

致遠電子CANET系列產品均經過嚴酷的實踐驗證，穩定可靠，目前已經廣泛應用于高速鐵路、地鐵、醫療、樓宇安防、電梯控制、衡器等場合，如圖所示，為中國北車專用版本，用于列車監控。

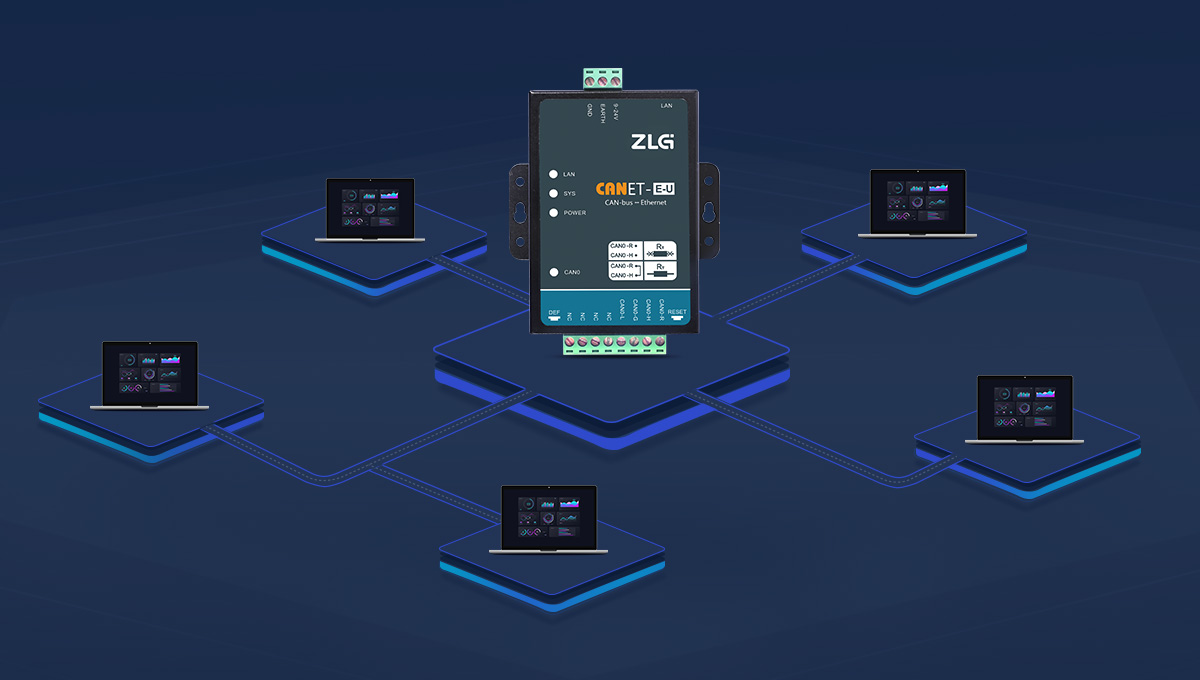

支持TCP Sever/TCP Client/UDP和拓?fù)浣Y(jié)構

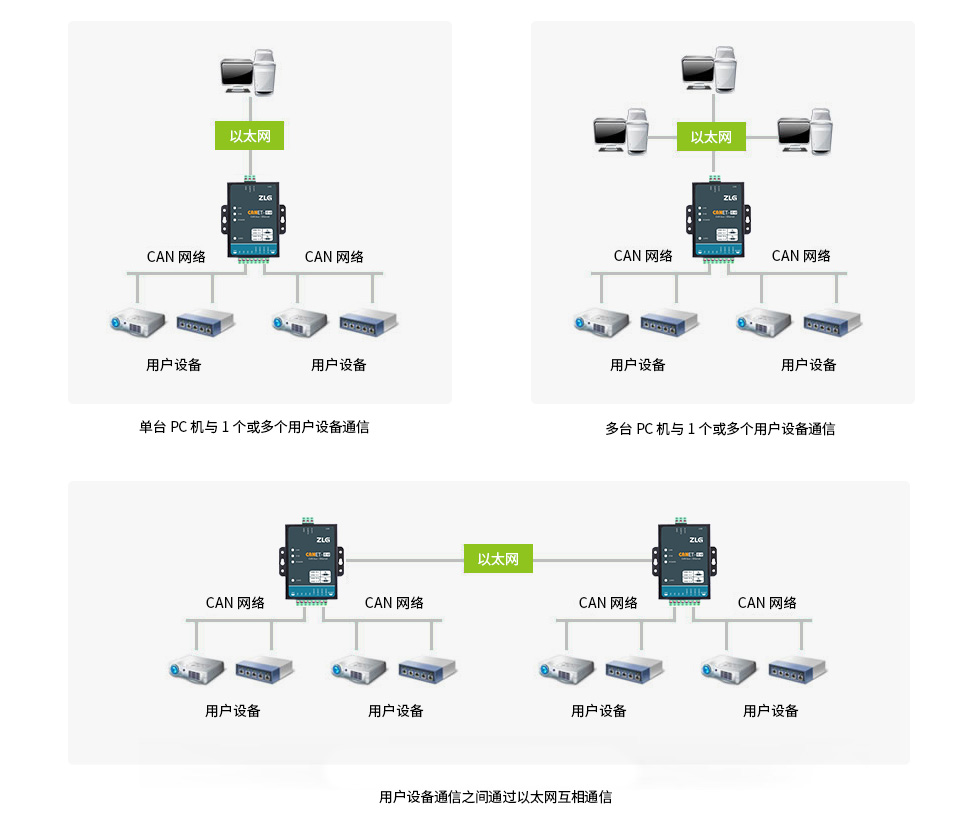

支持TCP Sever/TCP Client/UDP工作方式和靈活的拓?fù)浣Y(jié)構，通過配置軟件用戶可以靈活的設定相關配置參數。典型應用如圖所示：

13萬幀緩沖不丟幀

高性能型在任意波特率下滿負載接收數據幀能力，13萬幀緩沖，不丟幀才是硬道理。

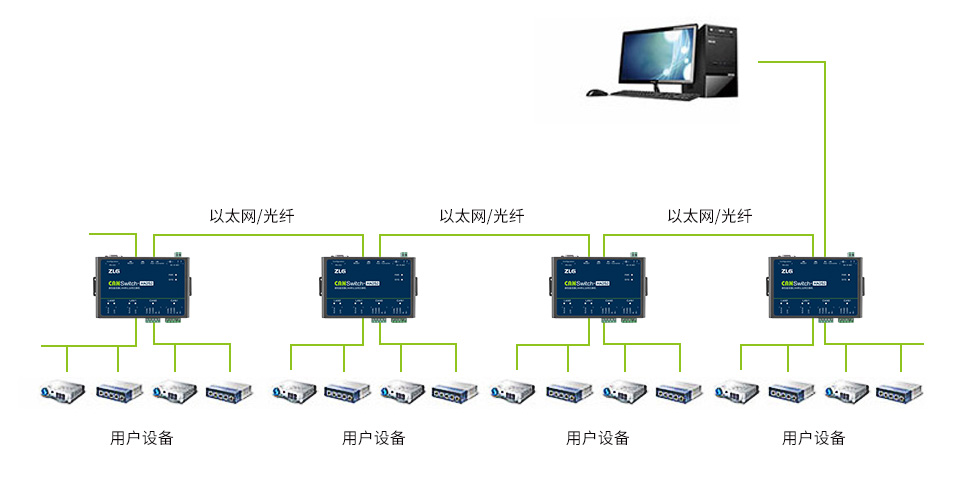

自帶交換機式CAN以太網轉換器

雙網口CANSwitch集成交換機功能，支持級聯搭建系統

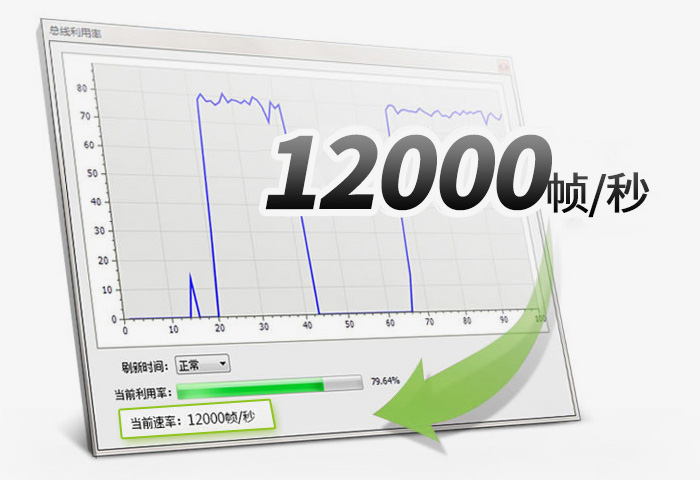

單通道可高達12000幀/秒

高性能型幀流量：?jiǎn)瓮ǖ揽筛哌_(dá)12000幀/秒（1M波特率、標準數據幀）

每路CAN支持高達254個連接

TCP支持多連接，高性能型每路CAN支持高達254個連接。

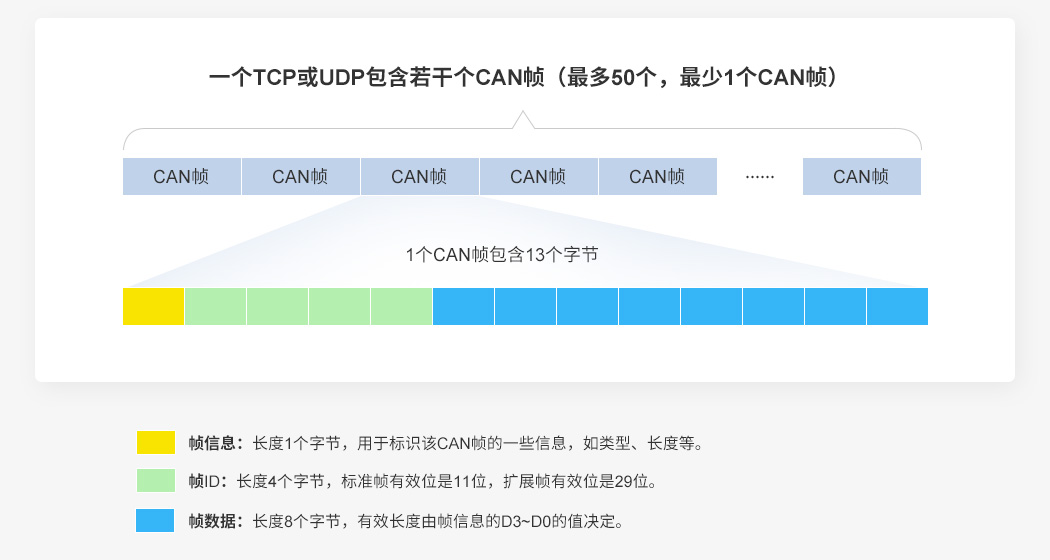

開放的數據通信格式

開放的數據通信格式，Socket套接字工作方式支持任何操作系統對它進行操作。詳見規格參數。

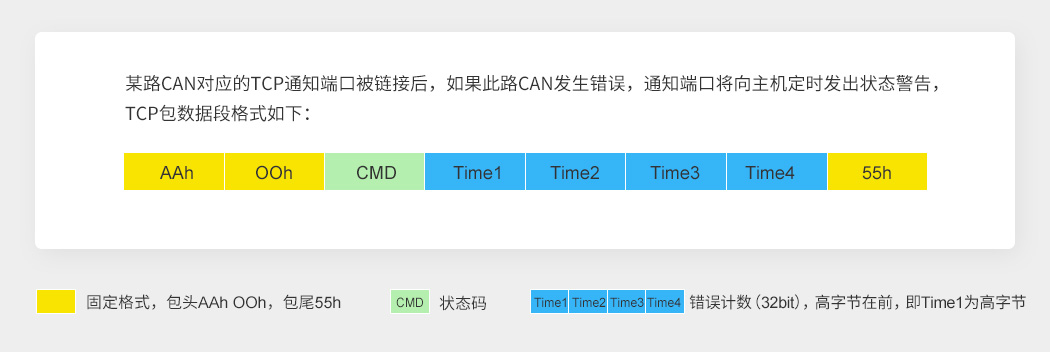

高性能型支持CAN口狀態的TCP通知

高性能型支持CAN口狀態的TCP通知，可以使用戶實時監測CAN總線通信狀態，詳見規格參數。

2通道2500VDC電氣隔離

2通道2500VDC電氣隔離CAN接口，靜電等級接觸放電±8KV。

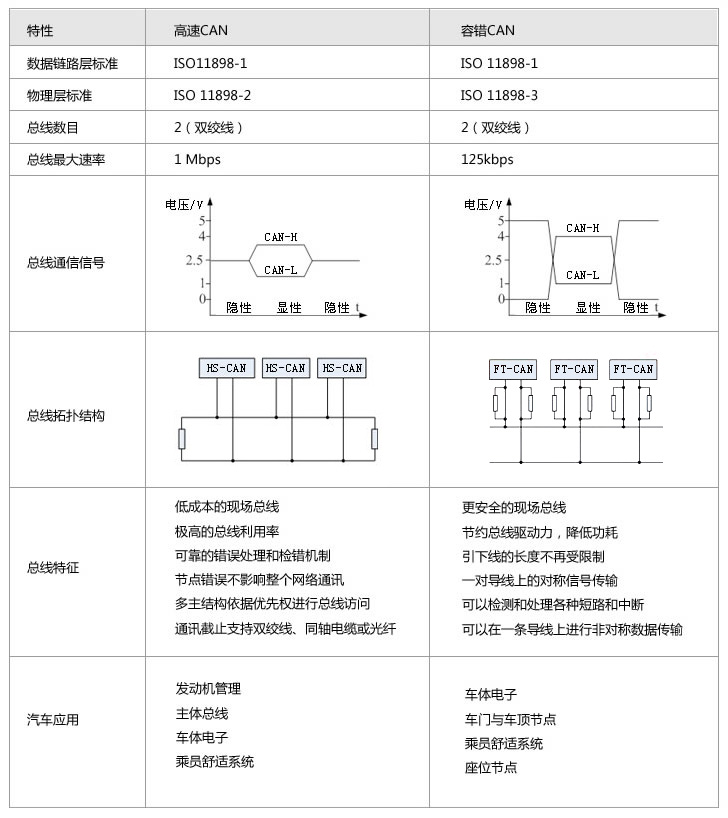

符合CAN 2.0B規范

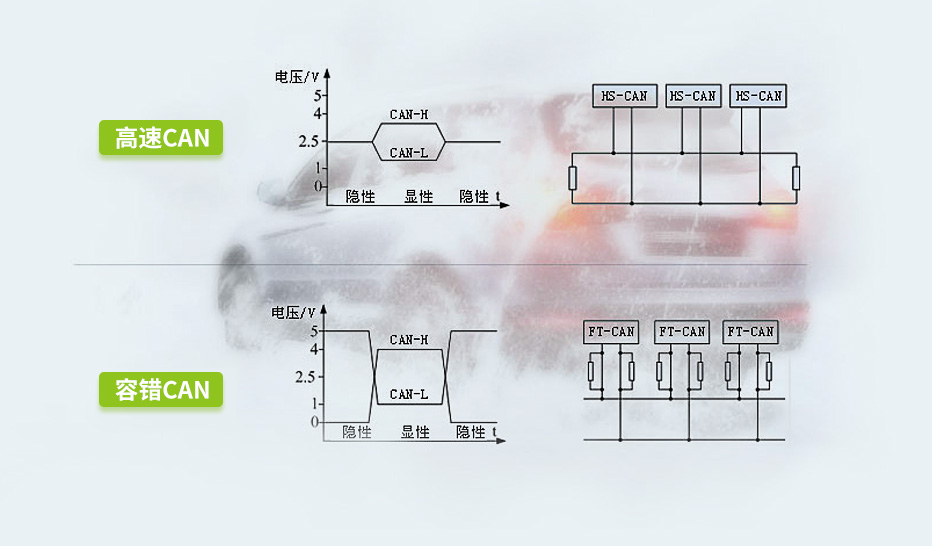

CAN協議完全符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO 11898-1/2 。用戶可以通過選配CANBridge-1054，支持ISO11898-3的容錯CAN標準。

CAN波特率可編程任意設置1Mbps之間

CAN波特率可編程任意設置，范圍在5Kbps～1Mbps之間

支持各類開發環境

高效易用的二次開發函數，可支持各類開發環境，如VC、C#、Labview、LINUX等

其他特點

  • 高效易用的二次開發函數，可支持各類開發環境，如VC、C#、Labview、LINUX等
  • 支持協議包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP
  • 兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位機通訊軟件編寫遵從標準的SOCKET規則
  • CAN數據和以太網數據雙向透明傳輸
  • 高性能型支持CAN口故障以太網通知功能，上位機可以實時監控CAN口的錯誤狀態
  • 靈活的CAN口數據分幀設置，滿足用戶各種分包需求
  • 可使用Windows平臺配置軟件配置工作參數
  • 免費提供Windows平臺配置軟件函數庫, 包含簡單易用的API函數庫, 方便用戶編寫自己的配置軟件
  • 支持本地的系統固件升級

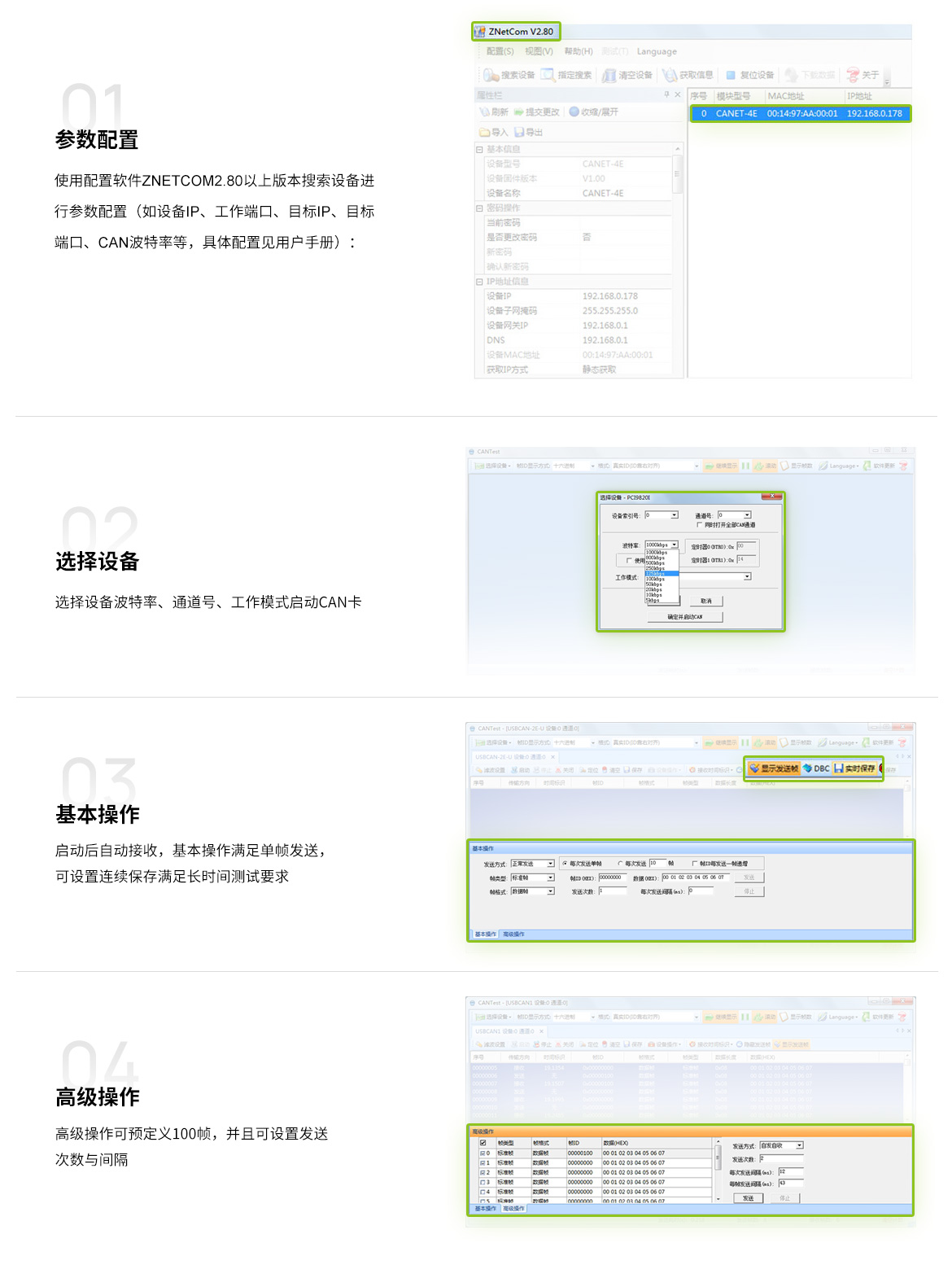

配置軟件ZNETCOM與測試分析軟件CANtest

1.使用配置軟件ZNETCOM2.80以上版本搜索設備進行參數配置（如設備IP、工作端口、目標IP、目標端口、CAN波特率等，具體配置見用戶手冊）：
