無需勞師動眾，讓石油化工DCS集散控制系統輕松實現無線傳輸！
石油化工中，為了保證較高的可靠性和安全性，大量使用的是DCS集散控制系統。與FCS現場總線的“現場采集，轉換為數字信號來集中傳輸”不同，DCS系統為了避免由于線纜斷裂或者節點問題導致整個控制系統失靈，采用“分散傳輸，集中采集”的方式，即每個傳感器通過4-20mA的模擬量通過線纜直接傳輸?shù)娇刂浦行牡牟杉?，這樣即使有某個傳感器出問題，不會影響其他傳感器和控制器的運行。

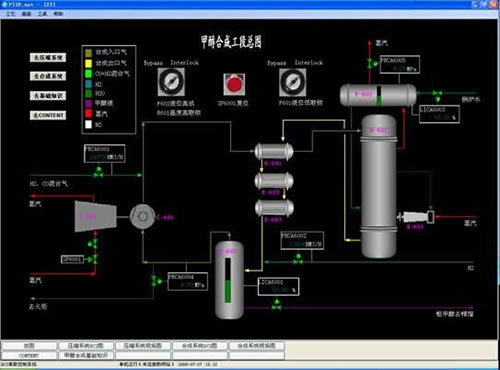

如圖所示，為一個DCS系統的組態畫面，每個閥門和傳感器，都是通過單獨的線纜與控制中心的主機聯系。
但DCS系統在后期的升級改造中的工作量要遠大于FCS現場總線，比如某個精餾塔的幾個傳感器線纜由于老化斷了，那么它們的控制線路就要重新敷設，甚至要挖地來埋管。不但影響正常的生產，還增加了許多開支。
廣州致遠電子有限公司的工程師們，為了給客戶“良好的用戶體驗”，設計出一套基于工控板和數據采集模塊的“無線無縫傳輸4~20mA”的方案。讓客戶接上就能用，無需勞師動眾，挖地三尺。

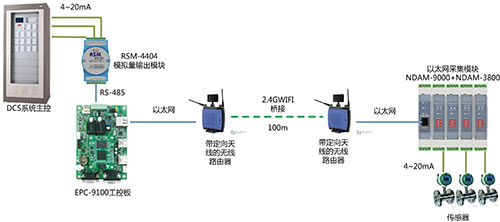

本方案即通過以太網數據采集模塊，將傳感器的4-20mA信號采集，然后通過帶定向天線的無線路由器進行遠距離無線傳輸。在DCS系統主控側的EPC-9100通過以太網口也與一臺帶定向天線的無線路由器連接，這兩臺無線路由器通過AP橋接的方式實現數據互聯。
通過Modbus/TCP的協議，EPC-9100可以取得以太網采集模塊的4-20mA的數字信號，然后通過RS485總線控制RSM-4404模擬量輸出模塊，將4-20mA數字信號還原為模擬量輸出給DCS系統主控。

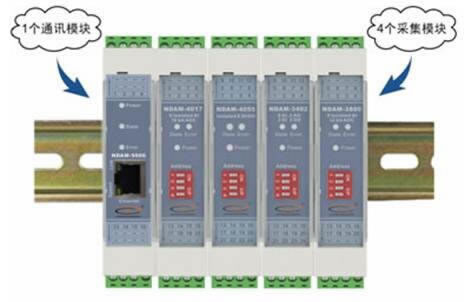

NDAM的模塊分為通訊模塊和采集模塊兩大類。通訊模塊可選以太網、CAN-bus或RS-485/422/232等通訊方式。1個通訊模塊最多可與8個采集模塊組合，組合之后成為一個分布式采集終端。下圖所示的就是1個以太網通訊模塊與4個采集模塊組合。
NDAM是全新一代基于網絡通訊的刀片式數據采集控制系統。采用積木化結構，簡單、靈活，通訊模塊和各種數據采集控制模塊自由組合，應對各種現場應用。
RSM數據采集模塊在單個設備中集成了I/O、數據采集和隔離的RS-485總線接口。支持Modbus協議和自定義ASCII協議，可通過配置軟件自由選擇。具有豐富的產品型號（包括工業場合常用的AI、AO、DI、DO、計數/頻率測量等信號類型），為用戶在主控設備和現場信號之間提供完整的數據采集和通訊解決方案。

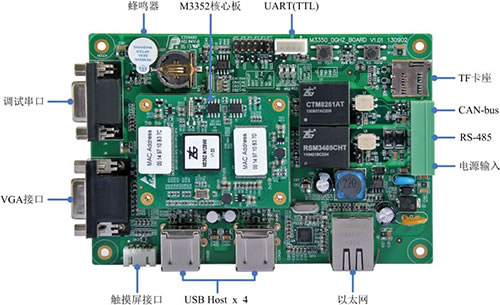

EPC-9100采用工業級Arm? Cortex?-A8處理器，800MHz主頻，支持WinCE與Linux系統， 集成CPU、DDR2、NANDFLASH，產品功能接口如圖6所示。
