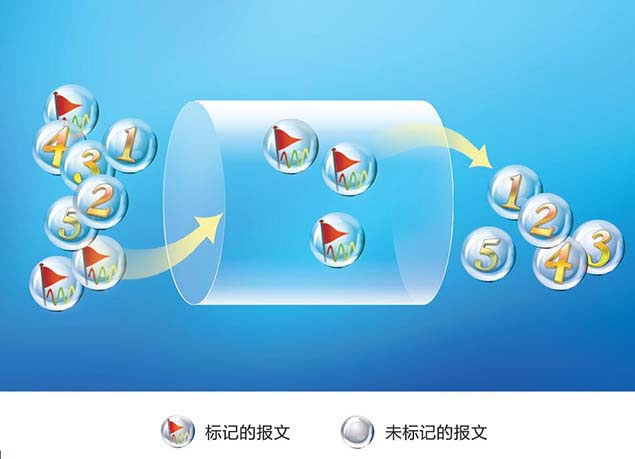

CANScope具有512M字節的波形緩存區，但某些特定情況下也可能無法捕獲用戶感興趣的波形。這時候可以使用其獨特的事件標記功能，能夠記錄用戶所關心的波形。如下圖所示，啟用事件標記時，優先存儲滿足條件的波形。

• 幀ID標記：當幀ID的某些位滿足設定條件時存儲波形；
• 幀數據標記：當幀數據的某些位滿足設定條件時存儲波形；
• 錯誤幀標記：存儲錯誤幀的波形；
• 眼圖模板標記：當波形碰觸眼圖模板時存儲。

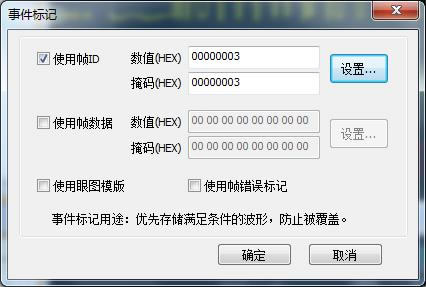

CAN網絡中一般使用幀ID區分不同節點，如果只想存儲某個節點的波形，這時需要使用幀ID標記。如下圖所示，設置幀ID低2位為1。

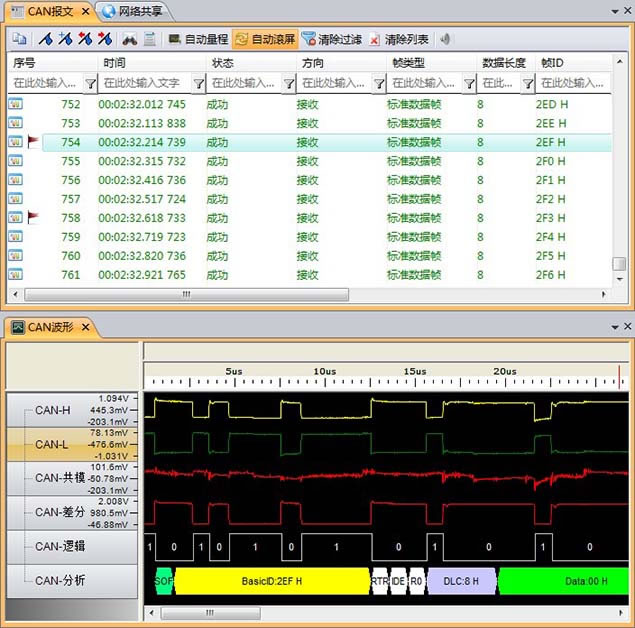

如下圖所示，對應ID的CAN報文被標記。

幀數據標記，一般用于設置某一信號滿足條件時，存儲對應波形。如下圖所示，幀數據的第一個字節的低4為1時，存儲對應波形。

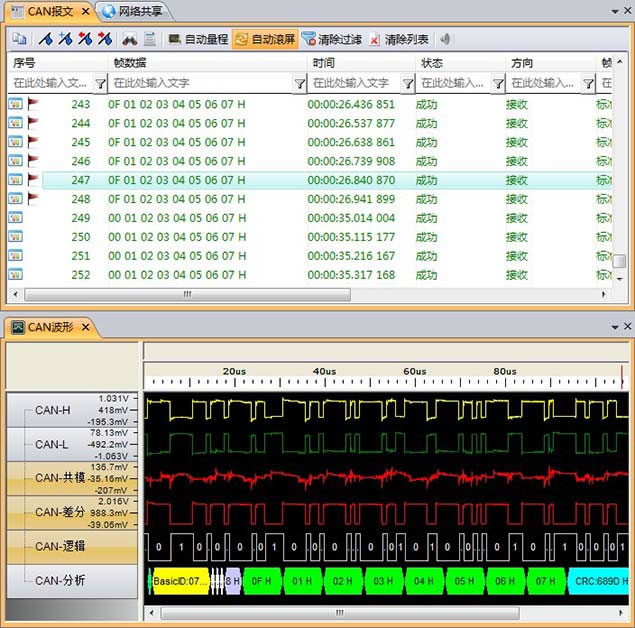

如下圖所示，滿足數據條件的報文和對應波形被標記出來。

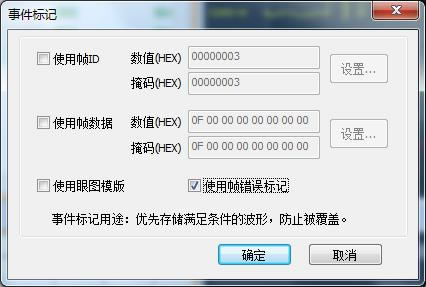

對于要捕獲錯誤幀的波形時，僅需要在事件標記窗口中，勾選“使用幀錯誤標記”復選框。

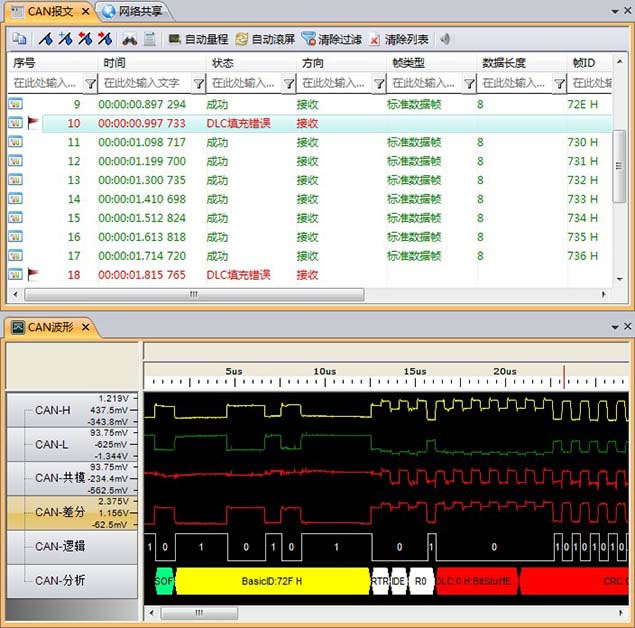

如下圖所示，錯誤幀的波形被標記了。

眼圖模板用于規范每一位的范圍，可以通過模板設置“禁區”，凡是碰觸“禁區”的波形會被標記下來，具體的操作步驟如下：

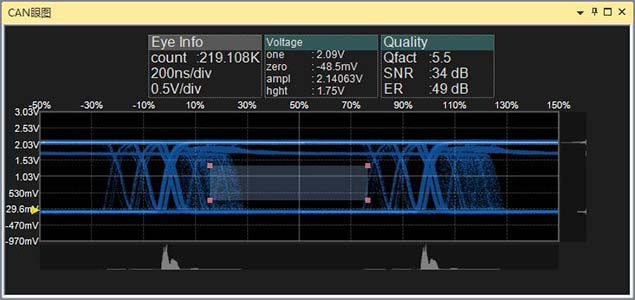

1）在眼圖窗口中設置眼圖模板；

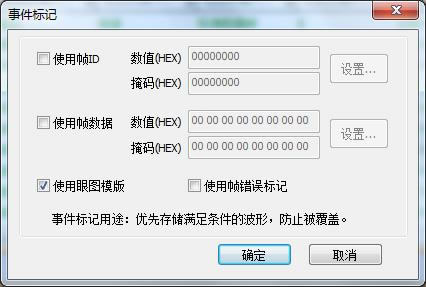

2）在事件標記窗口中勾選“使用眼圖模板”復選框；

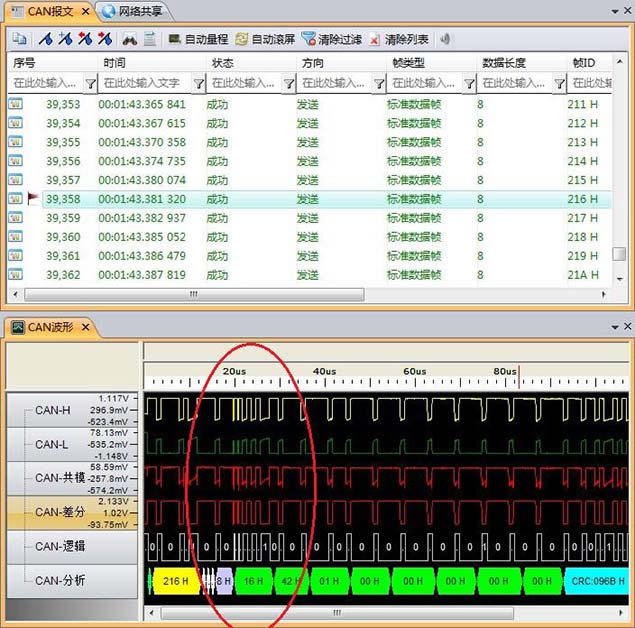

如下圖所示，碰撞模板的波形中，有一些毛刺被捕獲下來了。
