CANOpen輕松入門—特殊協議
產品鏈接：http://4640.com.cn/can/can/product/id/44.html
SDO主要用于CANopen主站對從節點的參數配置。服務確認是SDO的最大的特點，為每個消息都生成一個應答，確保數據傳輸?shù)臏?zhǔn)確性。如圖 1所示，這就像快遞，需要收方簽收后，給寄方發送一個已經簽收的確認才算完成一次投遞。
在一個CANopen系統中，通常CANopen從節點作為SDO服務器，CANopen主節點作為客戶端（稱為CS通訊）。SDO客戶端通過索引和子索引，能夠訪問SDO服務器上的對象字典。這樣CANopen主節點可以訪問從節點的任意對象字典項的參數，并且SDO也可以傳輸任何長度的數據（當數據長度超過4個字節時就拆分成多個報文來傳輸）。
SDO的通訊原則非常單一，發送方（客戶端）發送CAN-ID為600h+Node-ID的報文，其中Node-ID為接收方（服務器）的節點地址，數據長度均為8字節；

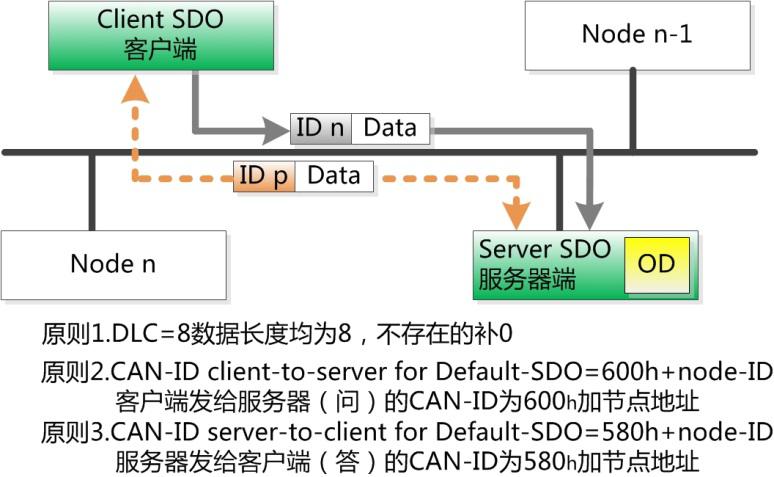

接收方（服務器）成功接收后，回應CAN-ID為580h+Node-ID的報文。這里的Node-ID依然是接收方（服務器）的節點地址，數據長度均為8字節。如圖 2所示。
快速SDO協議（Expedited SDO protocol）

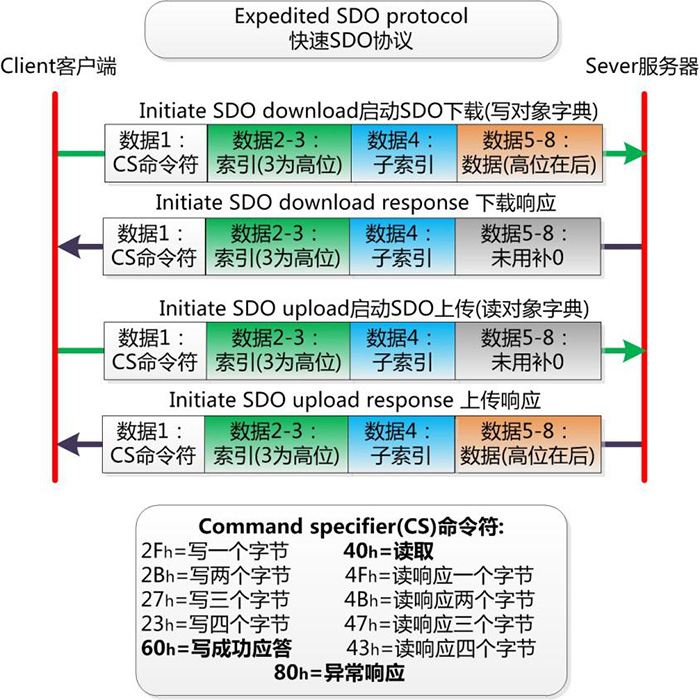

最常用最常見的SDO協議是快速SDO，所謂快速，就是1次來回就搞定。前提是讀取和寫入的值不能大于32位。如圖 3所示，為快速SDO協議的示意圖。命令中直接包含了要讀寫的索引、子索引、數據。可謂直接命中。
快速SDO的難點在于CS命令符的記憶，需要讀者收藏這個示意圖。
通過快速SDO，可以直接對CANopen節點的對象字典中的值進行讀取和修改，所以在做參數配置之外，也經常作為關鍵性數據傳輸之用。比如CANopen控制機器人的電機轉動角度時，就使用SDO來傳輸，保證可靠到達。
普通SDO協議（Normal SDO protocol）
當需要傳輸?shù)闹党^(guò)32位時，就不能使用快速SDO傳輸。必須使用普通SDO進行分幀傳輸。在應用中較少用到，一般用于CANopen節點的程序固件升級，或者做網關轉換MVB總線之類數據最大可達256位的應用。
普通SDO協議難點在于分包邏輯與CS命令符的變化。依然難以記憶，需要讀者將以下示意圖進行收藏。
當然普通SDO的CAN幀ID與快速SDO相同，依然發送方（客戶端）發送的報文CAN-ID為600h+Node-ID，接收方（服務器）成功接收后，回應CAN-ID為580h+Node-ID的報文。

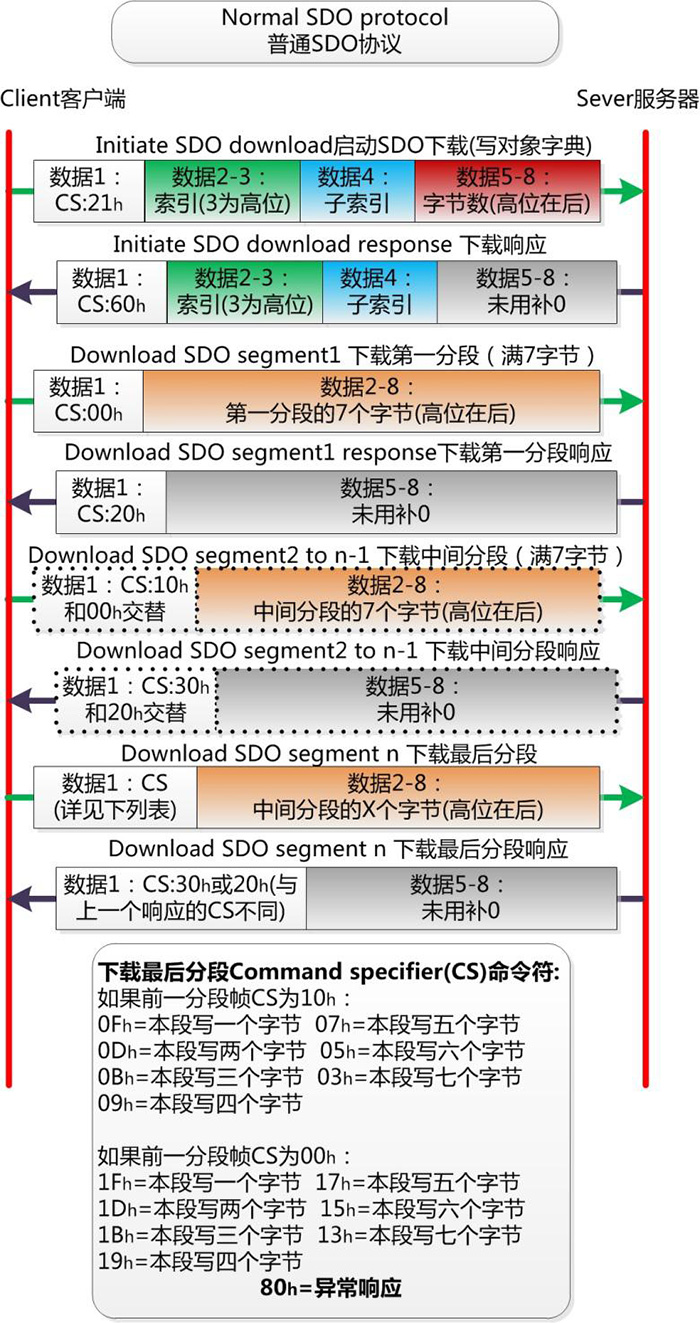

1.下載協議download protocol 如圖 4所示。
通用通訊對象（General communication objects）
由于通用通訊對象十分重要，NMT主站（CANopen主站）在啟動時，通常都全部或者部分讀取所有從站中通用通訊對象中的索引，所以所有的通用通訊對象都必須在CANopen從站中實現，使用者也必須熟知這些索引地址與其含義。如表3所示。

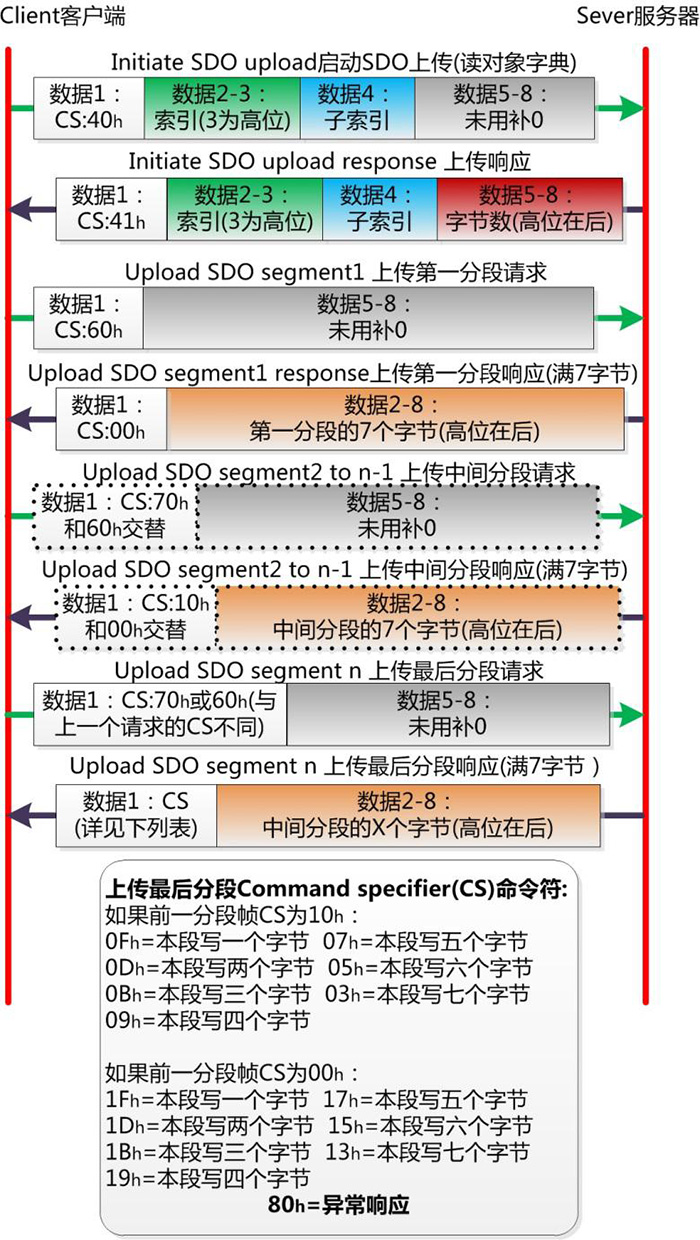

2.上傳協議upload protocol 如圖 5所示。
