高性能LoRa射頻模組

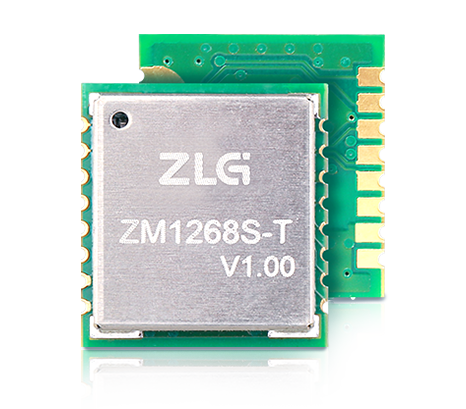

ZM1268S-T
ZM1268S-T是ZLG基于SX1268系列芯片設計開發的一款高性能、工業級LoRa射頻模組。模組采用LoRa調制技術，完美解決了小數據量在復雜環境中的超遠距通信問題。
相較于前一代LoRa產品，在小體積、低功耗、發射功率、最高速率、穩定性等方面均有大幅提升。適用于各類無線表計、無線消防、智慧城市、智慧工廠、無線傳感器等應用。
選型表
| ZM1268S-T | |||
|---|---|---|---|
| 天線類型 | 管腳外接 | 接口 | SPI |
| 頻率范圍 | 470~510MHz | 中心頻點 | 470MHz |
| 發射功率 | -9~22dBm | 接收靈敏度 | 最高-148dBm |
| 發射電流 | 108mA(22dBm) | 接收電流 | 4mA |
| 傳輸速率 | 最高62.5kbps | 模組尺寸 | 12×13mm |
| 工作溫度 | -40°C~85°C | 最小包裝數量MPQ | 1000 |
| 包裝類型 | 卷帶 | ||
內置ESD器件，保護模組不受靜電損傷
ZM1268S系列LoRa射頻模組，內置了ESD靜電防護器件，高達接觸放電4kV以上的防護等級，使得模組在各類復雜環境下均能正常運行。

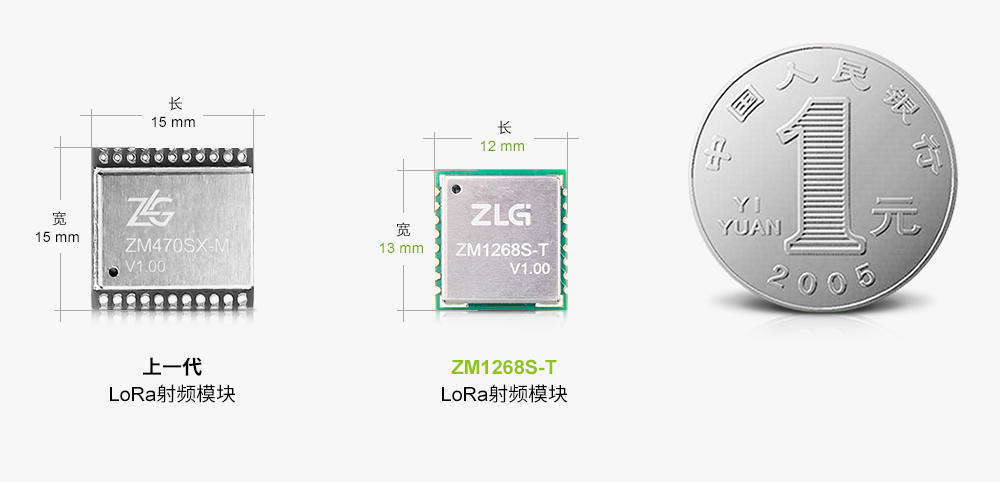

更小體積，滿足各類應用需求
相較于上一代LoRa射頻模組，ZM1268S在保障模組性能的前提下，進一步縮小模組體積，12*13mm的超小體積，能滿足更多樣化的應用需求。

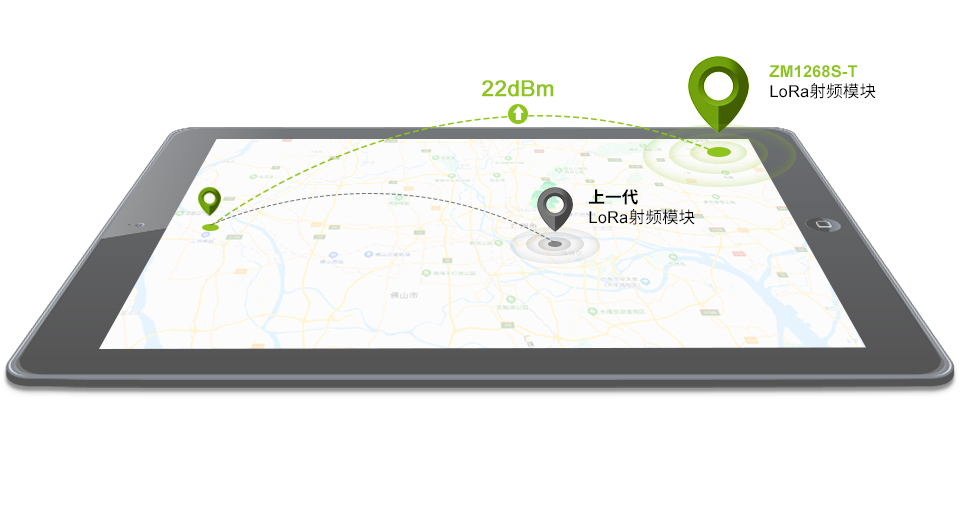

更大的發射功率，更遠的通信距離
得益于芯片平臺的升級，ZM1268S的最大發射功率達到了22dBm，通信距離進一步增強。
極低功耗，顯著增加續航時間
在22dBm的最大發射功率下，發送電流僅為107mA，接收電流降低至6mA。
更高通信速率
ZM1268S系列擴頻因子增加，最高通訊速率可達62.5kbps，較上一代產品提升1倍。
采用溫補晶振，大幅提升通信穩定性
ZM1268S系列LoRa射頻模組選用溫度補償晶振，滿足-40~+85℃的標準工業級要求。在高低溫環境適應性大幅提升的同時，極低速率下的通訊也更加穩定。

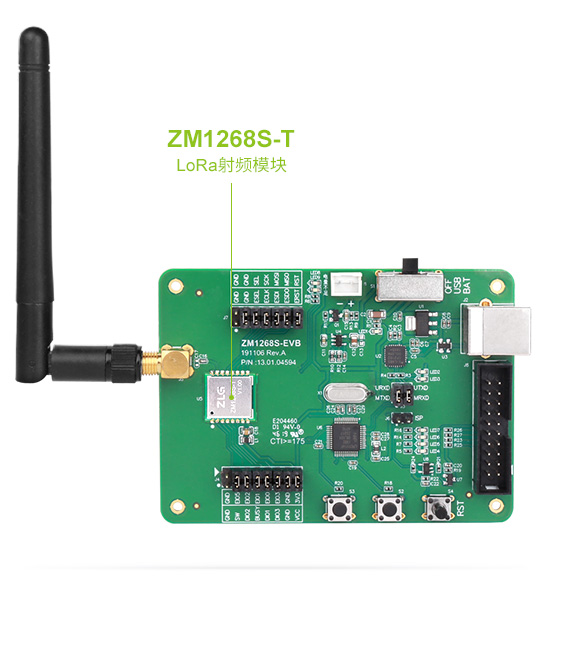

評估套件
ZM1268S系列配有專用評估套件，模組的所有功能引腳均以通過評估套件接出，使用評估套件可以快速上手測試。
